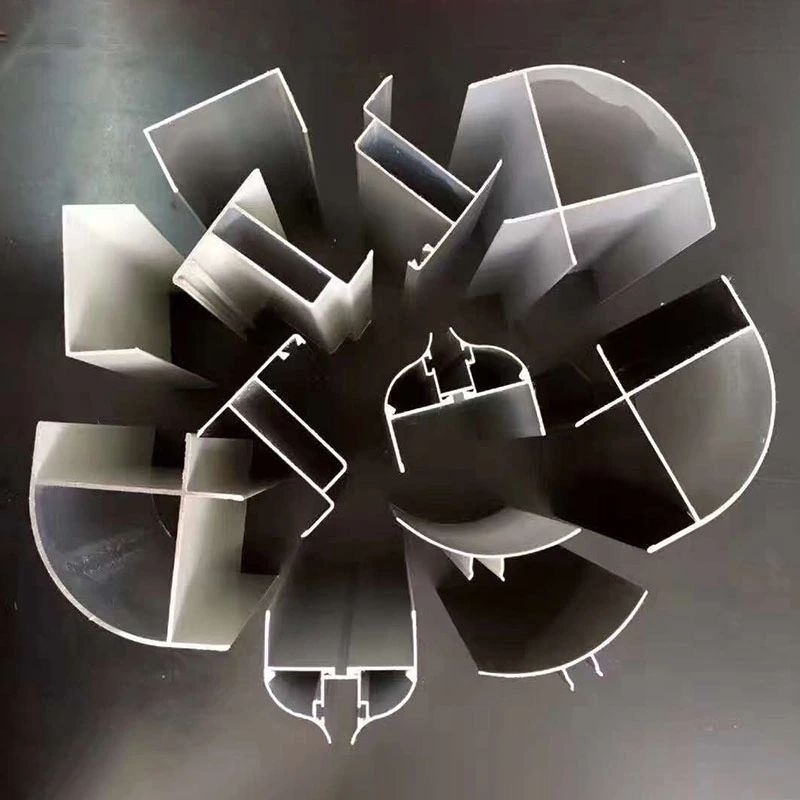

Cleanroom Alüminium Aksesuarları

Təmiz otaq alüminium aksesuarları, həmçinin təmiz otaq alüminium profilləri kimi tanınan, idarə olunan ətraf mühitin qorunması sistemləri üçün nəzərdə tutulmuş xüsusi komponentlərdir.SENBO Tikinti Materiallarıölçü dəqiqliyinə, səth təmizliyinə və modul uyğunluğa diqqət yetirməklə bu profilləri təmiz otaq paneli və aksesuar çeşidinin bir hissəsi kimi təmin edir.

Profillər 6063-T5 alüminium-maqnezium-silisium ərintisindən yüksək temperaturlu ekstruziya ilə hazırlanır. Səthi bitirmələrə anodizasiya, elektroforetik örtük və toz örtük daxildir, bunların hər biri korroziyaya davamlılıq və hamar, toz əmələ gətirməyən bitirmə üçün seçilir. Standart profil uzunluğu hər bir parça üçün 6 metrdir, xüsusi kəsmə və qeyri-standart spesifikasiyalar mövcuddur.

Funksional olaraq məhsul seriyası dörd əsas kateqoriyanı əhatə edir: çərçivə birləşdirici profillər (I-profillər, H-profillər, T-profillər), sızdırmazlıq və bitirmə profilləri (U-kanallar, bucaq profilləri, daxili və xarici radiuslu profillər), qapı və pəncərə profilləri (qapı çərçivələri, qapı yarpağı bölmələri, pəncərə çərçivələri) və tavan asma profilləri (FFU-keels, asma şüşələr, şüaları).

Material və səth müalicəsi

Əsas material 6063-T5 alüminium ərintisi olub, möhkəmlik, möhkəmlik və korroziyaya qarşı müqavimətin yaxşı balansını təklif edir. Dartma gücü 150 ilə 350 MPa arasında dəyişir. Anodizasiya asan təmizlənən və hissəcikləri tökməyən sərt, aşınmaya davamlı bir səth yaradır. Toz örtük geniş rəng diapazonunda mövcud olan davamlı bitirmə təmin edir, elektroforetik örtük isə hətta mürəkkəb profillərdə vahid örtük təmin edir.

Bütün səth müalicələri aşağı hissəciklərin əmələ gəlməsi və ümumi dezinfeksiyaedicilərə qarşı müqavimət üçün təmiz otaq tələblərinə cavab vermək üçün nəzərdə tutulmuşdur. Alüminium ərintisi özü zəhərli deyil, qoxusuzdur və nəmə və kif böyüməsinə davamlıdır, bu, elektronika, əczaçılıq və qida sənayesi təmiz otaqlarında uzunmüddətli istifadə ilə nümayiş etdirilmişdir.

Ölçü standartları və məhsul çeşidi

Sənaye standartlarından və tədarükçü məhsul məlumatlarından tərtib edilmiş aşağıdakı cədvəldə ümumi profil kateqoriyaları üçün təmsil olunan spesifikasiyalar verilmişdir.

Real Quraşdırmalarda Performans

1. Modul Uyğunluq və Ölçü Dözümlülük

Cleanroom alüminium aksesuarları 40, 50 və 75 seriyaları kimi universal spesifikasiyalara malik modul konsept əsasında hazırlanmışdır. Qoşulma yuvasının genişlikləri və deşik aralıqları sənaye standart ölçülərinə uyğundur və yuva eni toleransları adətən ±0,2 mm daxilində idarə olunur. Bu, müxtəlif komponentlər arasında sürətli və sıx birləşməni təmin edir. Zavod montajının yoxlanılması, quraşdırmadan sonra profillərin müdaxilə etməməsi və ya yanlış hizalanmaması üçün birləşmələrin möhkəmliyini, ölçü koordinasiyasını və sızdırmazlıq strukturlarının uyğunluğunu yoxlamaqdan ibarətdir.

2. Təmizlik üçün Radius Künc Dizaynı

Yarımkeçirici təmiz otaqlar və əczaçılıq GMP emalatxanaları kimi ciddi təmizlik tələbləri olan mühitlərdə divardan divara və divardan tavana keçidlər 50 mm radiuslu (R50) alüminium ərintisi ilə tamamlanır. Əyri profil 90 dərəcə bucaqları aradan qaldırır, bu da tozun yığılmasını azaldır və təmizləmə və dezinfeksiyanı asanlaşdırır. Hamar keçid həmçinin kritik zonalarda biristiqamətli laminar hava axınının saxlanmasına kömək edərək, hava axınının turbulentliyini minimuma endirir. Künc komponentləri kor pərçimlərdən istifadə edərək divar panellərinə bərkidilir ki, bu da qaynaqla əlaqəli hissəciklərin çirklənməsi olmadan sürətli quraşdırmaya imkan verir.

3. FFU Dəstəyi üçün Grid Tavan Sistemi

FFU (Fan Filtr Vahidi) şəbəkə çərçivəsi təmiz otaq tavan sistemi üçün əsas struktur dəstəkdir. Standartlaşdırılmış birləşdiricilərlə (iki yollu, üç yollu, dörd yollu və s.) yığılmış yüksək möhkəmlikli T-formalı alüminium ərintisi profillərindən istifadə edir. 6063-T5 ərintisi sistemi yüngül, lakin güclü saxlayır və profilin kəsişməsində kommunal marşrutlar üçün xüsusi kanallar var. Bağlayıcılar korroziyaya davamlılıq üçün sinklənmişdir. Standart şəbəkə modulları FFU quraşdırma tələblərinə uyğun gələn 1180×580 mm daxili açılışa malikdir.

Asma sisteminə yükdaşıma qabiliyyəti üçün 30% təhlükəsizlik marjası daxildir. Asılqanlar arasındakı məsafə 1200 mm daxilində saxlanılır və çərçivənin düzəldilməsi hər metr üçün 1 mm-dən az bir tolerantlıq səviyyəsində saxlanılır. Ənənəvi qaynaqlanmış çərçivələrlə müqayisədə bu əvvəlcədən yığılmış yanaşma tikinti müddətini 30%-dən çox azaldır və sonrakı texniki xidmətin səmərəliliyini 50% artırır.

4. Səthin Təmizliyi və Sızdırmazlıq Performansı

Anodizasiya və ya toz boyadan sonra bu profillərin səthləri hamar, çapıqsız və toz yapışmasına davamlıdır. Əvvəlcədən işlənmiş yivlər toz keçirməzliyi və hermetikliyi artıran sızdırmazlıq zolaqları, PVC qapaqlar və plastik künc qoruyucuları kimi qeyri-metal komponentlərin quraşdırılmasına imkan verir. Alüminium ərintisi materialının özü toksik deyil, qoxusuz, korroziyaya davamlı və nəmə davamlıdır, bir çox sənayedə təmiz otaq mühitlərində sübut edilmiş uzunmüddətli performansa malikdir.

Funksional xüsusiyyətlər

1. Etibarlı Material Xüsusiyyətləri.6063-T5 alüminium ərintisi vahid tekstura və 150-350 MPa dartılma gücü təmin edir. Normal təmiz otaq şəraitində dizayn xidmət müddəti ən azı 15 ildir.

2. Sıx montaj üçün dəqiq dözümlülüklər.Slot eni tolerantlığı ±0,2 mm daxilində saxlanılır. Modul dizayn və standartlaşdırılmış interfeyslər təmiz otaq panelləri və sızdırmazlıq zolaqları kimi tamamlayıcı materiallarla sıx uyğunluğu təmin edir.

3. Hamar, Toz əmələ gətirməyən Səth.Anodizasiya, elektroforez və toz örtük daxil olmaqla səth müalicəsi korroziyaya davamlı və asan təmizlənən hamar, məsaməli olmayan bir örtük yaradır. Bu, aşağı hissəciklərin buraxılması üçün təmiz otaq tələblərinə cavab verir.

4. Kompleks məhsul çeşidi.Bu seriyaya kanal profilləri, bucaq profilləri, radiuslu künc profilləri, qapı və pəncərə çərçivələri və FFU şəbəkə sistemləri daxildir. İstəyə uyğun ölçülər və xüsusi formalar istehsal oluna bilər.

5. Modul montaj və təkrar istifadə.Profillər qaynaq ehtiyacını aradan qaldıraraq, boltli birləşmələr və pərçimlər istifadə edərək yığılır. Bu, layout dəyişiklikləri tələb olunduqda sürətli quraşdırma, sökmə və təkrar istifadəyə imkan verir.

Quraşdırma və Uyğunluq Qeydləri

Divar panellərinin birləşmələri üçün:Panellər arasında ara bağlayıcı kimi I-şüa və H-şüa profilləri istifadə olunur. Quraşdırmadan əvvəl profil yuvasının eninin panel kənarının qalınlığına uyğun olduğunu yoxlayın. Boşluqların qarşısını almaq üçün bərkidiciləri bərabər şəkildə sıxın.

Künc bitirmə üçün:Toz tələlərini aradan qaldırmaq üçün divardan divara və divardan tavana qovşaqlarda R50 və ya daha böyük radius profillərindən istifadə edin. Daha təmiz görünüş və hissəciklərin çirklənməsini azaltmaq üçün vintlər üzərində kor pərçimlər tövsiyə olunur.

FFU şəbəkə tavanları üçün:Asılqanlar arasındakı məsafənin 1200 mm-dən çox olmamasına və çərçivənin hər metrə 1 mm-ə bərabər olmasına əmin olun. 1180×580 mm-lik şəbəkə açılışı FFU modulları üçün standartdır, lakin xüsusi ölçülər yerləşdirilə bilər.

Qapı və pəncərə çərçivələri üçün:Təmiz otaq paneli qalınlığına uyğun profilləri seçin. Sızdırmazlıq yivinin nəzərdə tutulan conta və ya mastik ilə uyğun olduğunu yoxlayın. Quraşdırıldıqdan sonra qapı və ya pəncərənin bağlanmadan düzgün işləməsini yoxlayın.

Bu Profillərin İstifadə Olduğu Yerlər

1.Elektronika və yarımkeçirici təmiz otaqlar: divar panelləri və tavanlar üçün birləşmə və fiksasiya, həmçinin FFU şəbəkəli tavan sistemləri.

2.Biofarmasötik GMP qurğuları: R50 radiuslu künc profilləri daxili və xarici küncləri möhürləmək, toz tutan ölü zonaları aradan qaldırmaq üçün.

3.Xəstəxana əməliyyat otaqları və reanimasiya şöbələri: qapı və pəncərə çərçivələrinin quraşdırılması və hermetik sızdırmazlıq tətbiqləri.

4.Qida emalı üçün təmiz otaqlar: təmiz otaq panelləri, döşəmə kanallarının möhürlənməsi və tavan şəbəkəsinin quraşdırılması.

5.Laboratoriya təmiz zonaları: çərçivənin yığılması, kommunal xətlərin inteqrasiyası və möhürlənməsi.

Tez-tez verilən suallar

1. Əczaçılıq təmiz otaqları üçün hansı səth müalicəsi tövsiyə olunur?

Əczaçılıq GMP qurğuları üçün anodlaşdırılmış və ya tozla örtülmüş örtüklər adətən istifadə olunur, çünki onlar məsaməli deyil, təmizlənməsi asan və ümumi dezinfeksiyaedici maddələrə davamlıdır. Elektroforetik örtük vahid örtünün vacib olduğu mürəkkəb formalı profillər üçün təyin edilə bilər.

2. Radius künc profilləri qaynaq olmadan necə quraşdırılır?

Radiuslu künc profilləri adətən kor pərçimlərdən istifadə edərək sabitlənir. Bu üsul qaynaqla əlaqəli istilik, duman və hissəciklərin çirklənməsinin qarşısını almaqla təhlükəsiz əlaqə təmin edir. Pərçimlər içəridən quraşdırılır, təmizlənməsi asan olan hamar bir xarici səth buraxır.

3. Xüsusi profil uzunluqları təmin edilə bilərmi?

Bəli. Standart uzunluq 6 metrdir, lakin profillər zavodda müəyyən edilmiş uzunluqlara kəsilə bilər. Qeyri-standart kəsiklər, minimum sifariş miqdarı və istehsal müddəti nəzərə alınmaqla, xüsusi ekstruziya kalıplarından istifadə etməklə də istehsal edilə bilər.

4. Alüminium profillər və təmiz otaq panelləri arasında uyğunluğu necə təmin edə bilərəm?

Əksər təmiz otaq panelləri istehsalçıları panellərini sənaye standartı profil yuva genişliklərinə uyğunlaşdırmaq üçün dizayn edirlər. Sifariş verməzdən əvvəl panel kənarının qalınlığının və profil yuvasının eninin uyğun olduğunu təsdiqləyin. Texniki komandamız yoxlama üçün ölçülü təsvirlər və nümunələr təqdim edə bilər.

5. FFU tavan şəbəkə sisteminin yükdaşıma qabiliyyəti nədir?

FFU şəbəkə sistemi gözlənilən yükdən artıq 30% təhlükəsizlik marjası ilə dizayn edilmişdir ki, bura FFU bloklarının, tavan panellərinin və istənilən xidmət yüklərinin çəkisi daxildir. Yüklərin bərabər paylanması üçün asılqanlar arasındakı məsafə 1200 mm daxilində saxlanılır. Xüsusi yük hesablamaları üçün mühəndis komandamıza FFU çəkisi və tavan konfiqurasiyasını təqdim edin.
