Bina zərfinin dəstək sistemi, əsas polad çərçivəni dam və divar panelləri ilə birləşdirən ikinci dərəcəli struktur elementlərdən, bərkidicilərdən, su izolyasiya komponentlərindən və bitirmə aksesuarlarından ibarətdir.SENBOTikinti materiallarıpolad konstruksiya layihələri üçün bu komponentlərin tam çeşidini, o cümlədən pərdələr, dayaq klipləri, tıxac sistemləri, yanıb-sönən və sızdırmazlıq materialları təqdim edir.
Sistem adətən beş funksional qrupa bölünür:
Struktur dəstək:C, Z, U və L formalı polad purlinlər, papaq kanalları, sallanma çubuqları və bərkidici borular. Bu elementlər yükləri dam və divar panellərindən əsas polad çərçivəyə ötürür.
Bağlama və bağlama:Dam və divar üçün dayaq klipləri, sürüşmə və sabit mötərizələr, özü qazma vintləri, kəsici saplamalar və gizli bərkidicilər. Bu komponentlər panellərin necə sabitləndiyini və istilik hərəkətinin necə yerləşdirildiyini müəyyənləşdirir.
Drenaj:Polad və ya paslanmayan polad oluklar, yağış suyu çıxışları, eniş boruları və sifonik drenaj komponentləri. Drenajın düzgün dizaynı damın perimetrində suyun yığılmasının və sızmasının qarşısını alır.
Yanıb-sönmə və kəsmə:Ridge qapaqları, yanıb-sönən vərəqlər, kənar bəzəklər, bağlamalar və damcı kənarları. Bu elementlər panelin kənarlarını və keçidlərini möhürləyir, suyu kənarda saxlayır və bitmiş görünüş verir.
İzolyasiya və sızdırmazlıq:İstilik izolyasiyası, buxar maneələri, nəfəs ala bilən membranlar, mastik lentlər və contalar. Bu məhsullar istilik ötürülməsinə nəzarət edir, kondensasiyanı idarə edir və hermetikliyi qoruyur.
C formalı purlinlərmetal tikinti zərflərində ən çox istifadə edilən ikinci dərəcəli üzvlərdir. Ölçüləri C80-dən C350-ə qədər, qalınlığı 1,5 mm-dən 3,5 mm-ə qədərdir. Onların hazırlanması və quraşdırılması sadədir, bu da onları ümumi sənaye binaları və anbarlar üçün uyğun edir.
Z formalı purlinlərC formalı bölmələrə nisbətən daha yaxşı üst-üstə düşən performans təklif edir və tez-tez daha uzun məsafələr üçün təyin olunur. Ölçülər Z80-dən Z350-ə qədər dəyişir, quraşdırma dəqiqliyini və drenaj performansını yaxşılaşdırmaq üçün əvvəlcədən deşilmiş deliklər mövcuddur.

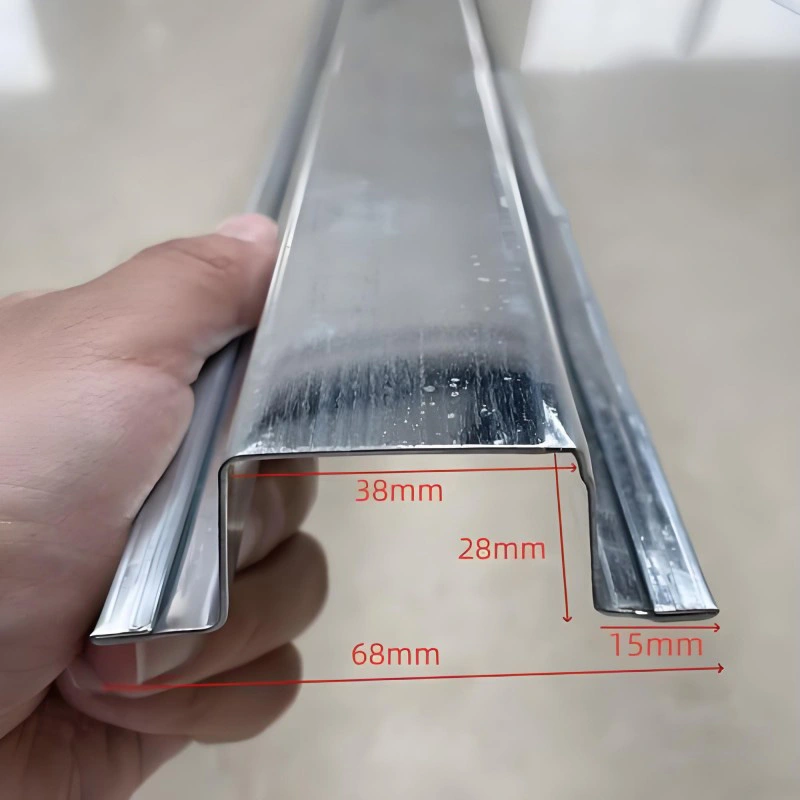

U formalı və L formalı poladqapı və pəncərə çərçivələri, künclərin möhkəmləndirilməsi və kənarların bərkidilməsi üçün istifadə olunur.Şapka kanallarıdəqiq hizalanma tələb edən sistemlərdə uyğun dəstək mötərizələri ilə işləmək. Sarkma çubuqları və bərkidici borular purlin sisteminin ümumi dayanıqlığını yaxşılaşdırır.
Dəstək klipləri daimi tikişli dam sisteminin texniki cəhətdən ən vacib hissəsidir.Sürüşən dayaqlardam panelinin temperatur dəyişikliyi ilə genişlənməsinə və büzülməsinə icazə verin, əks halda bükülmə və ya bərkidicinin yorğunluğuna səbəb ola biləcək gərginliyi azaldın. Bu dayaqlar adətən istilik körpüsünün qarşısını almaq üçün bir izolyasiya aralayıcısını ehtiva edir.Sabit dəstəklərhərəkətin məhdudlaşdırılmalı olduğu yerlərdə, məsələn, zirvədə və ya silsilədə istifadə olunur.
EPDM yuyucuları olan öz-özünə qazma vintləri əksər divar və dam panellərinin birləşmələri üçün standart bərkidicidir. Yuyucu hava keçirməyən bir möhür saxlayır, vida örtüyü isə korroziyaya davamlılığı müəyyən edir. Kəsmə dirəkləri döşəməni polad şüa ilə birləşdirmək və kəsmə qüvvələrini ötürmək üçün kompozit döşəmə sistemlərində istifadə olunur.

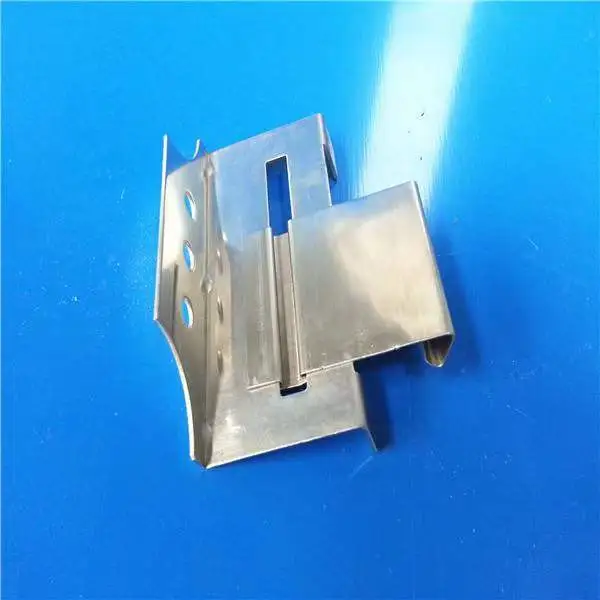

Daimi tikiş sistemləri üçün, paslanmayan polad kliplər və alüminium sıxaclar dam səthinə nüfuz etmədən panelləri qoruyur. Bu, məruz qalan bağlayıcıların sayını azaldır və uzunmüddətli hava keçirməzliyini yaxşılaşdırır.

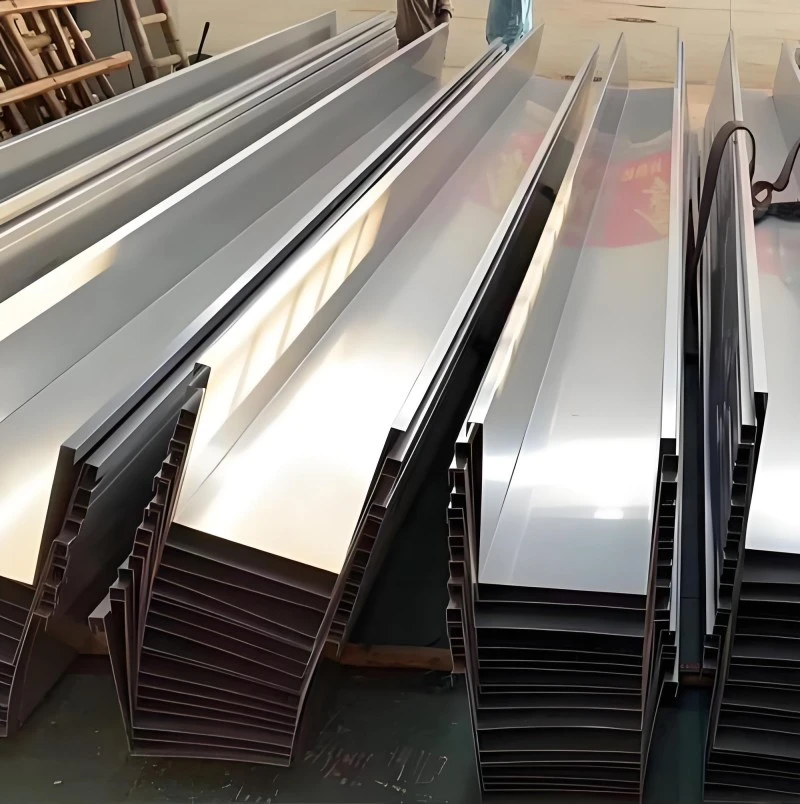

Polad oluklar damın drenajı üçün əsas toplama elementidir. Ümumi materiallara qalınlığı 1,0 mm-dən 2,0 mm-ə qədər olan sinklənmiş polad və paslanmayan polad daxildir. Paslanmayan polad daha yaxşı korroziya müqaviməti təklif edir və sahil və ya sənaye mühitlərində üstünlük təşkil edir.

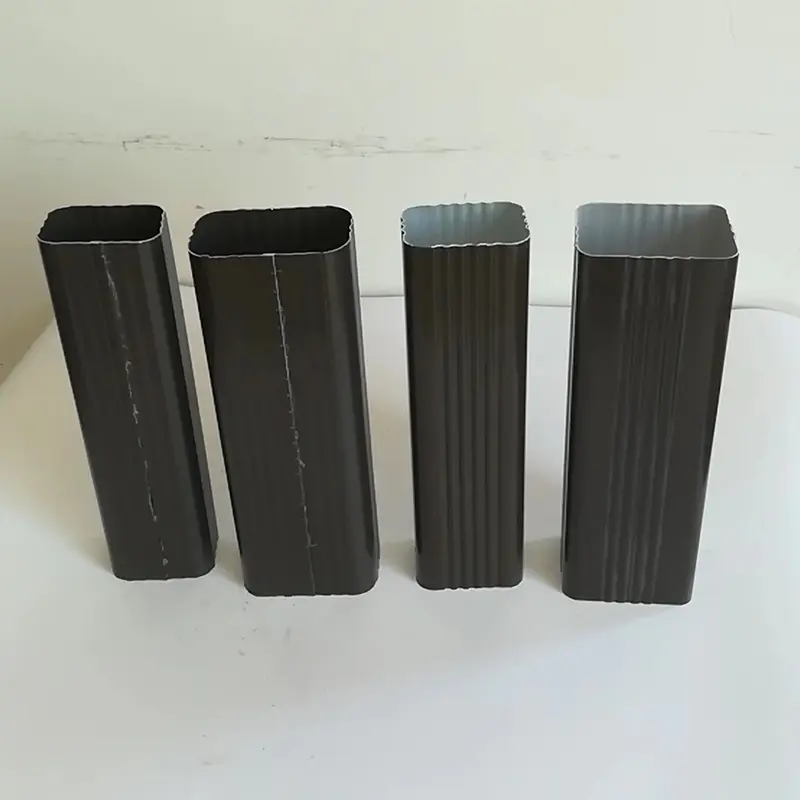

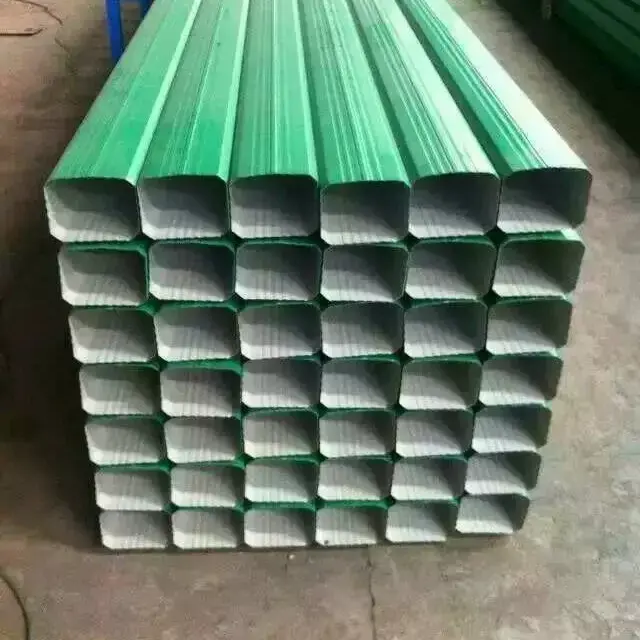

Sifonik drenaj sistemləri yüksək drenaj qabiliyyətinin tələb olunduğu böyük diapazonlu damlar üçün istifadə olunur. Eniş boruları və yağış suyu çıxışları sistemi tamamlayır, suyu novdan yeraltı drenaj şəbəkəsinə yönəldir.
Yanıb-sönən və bəzək parçaları panellər, divarlar və dam örtüyü arasında keçidləri möhürləyir. Ridge qapaqları dam zirvəsini əhatə edir, yanıb-sönən vərəqlər divar-dam qovşağını idarə edir və kənar bəzəklər perimetri tamamlayır. Bağlamalar və damcı kənarları panelin uclarında və kornişlərdə suyun daxil olmasına mane olur.
Daş yünü və şüşə yun kimi izolyasiya materialları dam və divar panellərinin altına qoyulur. Nəfəs ala bilən membranlar suyun daxil olmasına mane olarkən nəmin çıxmasına imkan verir və buxar maneələri izolyasiya təbəqəsində kondensasiyaya nəzarət edir. Mastik lentlər və contalar hermetiklik sistemini tamamlayır.
| Komponent Kateqoriya | Ümumi Spesifikasiyalar | Qeydlər |
|---|---|---|
| C formalı purlinlər | C80–C350, qalınlığı 1,5–3,5 mm | Ümumi binalar üçün ən çox yayılmışdır |
| Z formalı purlinlər | Z80–Z350, qalınlığı 1,5–3,5 mm | Əvvəlcədən deşiklər mövcuddur |
| Dam dayaqları | Sürüşmə və sabit növlər, müxtəlif hündürlüklər | İzolyasiya zolağı ilə |
| Özünü qazma vintləri | EPDM yuyucusu, temperatur diapazonu -45°C ilə 120°C | Kaplama korroziyaya davamlılığı müəyyən edir |
| Polad oluklar | Sinklənmiş və ya paslanmayan, 1,0-2,0 mm | Stainless for coastal areas |
| Yanıb-sönmə və kəsmə | Sinklənmiş və ya rəngli örtüklü, 0,4-0,8 mm | Profil panel növünə uyğundur |
| İzolyasiya | Daş yun, şüşə yun, 50-150 mm | Termal tələblərə görə seçilir |
| Nəfəs ala bilən membran | PE növü, eni 1,0-1,5 m | Suya davamlı və buxar keçirici |
| Tətbiq olunan Standart | JGJ/T 473-2019 | Bina metal zərf sistemi mühəndisliyi |
Dam sistemləri üçün:Purlin aralığı, dayaq klipi növü və panel profili əlaqələndirilməlidir. Sürüşmə dayaqları istilik hərəkətini təmin etmək üçün dayanan tikişli damlar üçün standartdır. Dəstəyin hündürlüyü sıxılmanın qarşısını almaq üçün izolyasiya qalınlığına uyğun olmalıdır.
Divar sistemləri üçün:C-şəkilli purlinlər adətən adekvatdır. Bərkitmə üsulu divar panelinin profilindən və külək yükündən asılıdır. EPDM yuyucuları olan öz-özünə qazma vintləri açıq bərkidici divarlar üçün tipikdir; memarlıq panelləri üçün gizli bağlayıcılardan istifadə edilə bilər.
Aşındırıcı mühitlər üçün:Paslanmayan polad olukları, örtülmüş bağlayıcıları və alüminium-sink örtüklü purlinləri göstərin. EPDM yuyucuları panel örtüyünə və yerli iqlimə uyğun olmalıdır.
Böyük açıq damlar üçün:Əvvəlcədən delikli Z formalı purlinlər daha yaxşı drenaj hizalanmasını və panel dəstəyini təmin edir. Yağışların yüksək intensivliyi olan damlar üçün sifonik drenaj tələb oluna bilər.
Purlin quraşdırılması:Quraşdırmadan əvvəl əsas polad çərçivədə layout xətlərini qeyd edin. Purlin aralığı dizayn rəsminə uyğun olmalıdır. Purlinlər və əsas çərçivə arasındakı əlaqələr tamamilə sıxılmalı və yanal hərəkətin qarşısını almaq üçün lazım olan yerlərdə sarkma çubuqları quraşdırılmalıdır.
Klip quraşdırılmasına dəstək:Klipləri panelin qoyulması ardıcıllığı ilə eyni istiqamətdə quraşdırın. Klips bazası purlinə etibarlı şəkildə bağlanmalıdır. İstilik körpüsünün qarşısını almaq üçün izolyasiya aralığının düzgün yerləşdirildiyini yoxlayın.
Panelin bərkidilməsi:Daimi tikiş sistemləri üçün panelləri kliplərə bağlayın və onları kalibrlənmiş avadanlıqla tikin. Açıq bərkidici sistemlərdə öz-özünə qazma vintlərini həddindən artıq sıxmaqdan çəkinin, çünki bu, EPDM yuyucunu zədələyə və hava keçirmə qabiliyyətini azalda bilər.
Oluk və yanıb-sönən quraşdırma:Olukların çıxış nöqtələrinə doğru əyilməsini təmin edin. Bütün dövrə birləşmələrini və keçidləri bağlayın. Yanıb-sönmə örtükün arxasında suyun izlənilməməsi üçün panel qabırğalarını düzgün şəkildə üst-üstə düşməlidir.
Dəstək sisteminin komponentləri, o cümlədən SENBO tərəfindən təmin edilən metal zərf panellərinin tam çeşidi ilə işləmək üçün nəzərdə tutulmuşdur.Profilli polad təbəqələr, Qaya yun sendviç panelləri, Alüminium-Maqnezium-Manqan Panelləri, vəDelikli Panellər. Məsələn, sendviç panel divarı üçün purlin düzümü, genişlənmə qabiliyyətinin fərqliliyinə görə bir dəri profilli təbəqə divarından fərqlənir. Mühəndislik komandamız konstruktiv dayaqları seçilmiş panel növü ilə əlaqələndirən layout təsvirlərini təqdim edə bilər.
Sürüşən dayaqlar temperatur dəyişdikcə dam panelinin uzunluğu boyunca hərəkət etməsinə imkan verir. Bu, termal gərginliyi azaldır və bərkidici yorğunluğunun qarşısını alır. Sabit dayaqlar karniz və silsilələr kimi məhdudiyyət nöqtələrində istifadə olunur. Daimi tikişli damda, əksər kliplər sürüşmə növləridir, sabit kliplər yalnız müəyyən yerlərdə istifadə olunur.
Purlin aralığı panel profilindən, təbəqə qalınlığından, külək yükündən və qar yükündən asılıdır. Daha yüksək qabırğaları olan daha güclü panellər daha uzun məsafələrə yayıla bilər və daha az purlin tələb edə bilər. Aralarındakı məsafə hər bir layihə üçün struktur hesablama ilə təsdiqlənməlidir. Texniki komandamız seçilmiş panel əsasında uyğun tərtibatı tövsiyə edə bilər.
Sahil əraziləri üçün yüksək korroziyaya davamlı örtüklü bağlayıcılar təyin edilməlidir. Paslanmayan poladdan bərkidicilər və ya ağır sink-alüminium örtüklü olanlar uyğun gəlir. EPDM yuyucusu həmçinin ultrabənövşəyi şüalara davamlı olmalıdır və hava keçirməyən möhürü saxlamaq üçün panel örtüyü ilə uyğun olmalıdır.
Bəli. Qeyri-standart panel formalarına uyğunlaşdırmaq üçün dəstək klipləri, yanıb-sönən və bağlamalar istehsal edilə bilər. Düzgün komponentləri seçmək və ya istehsal etmək üçün panel profilinin rəsmini və layihənin struktur tələblərini təmin edin.
Material sertifikatları, örtük hesabatları və məhsul sınaq hesabatları təqdim edilə bilər. Purlinlər və bərkidicilər üçün dəyirman test sertifikatları mövcuddur. Yanğın performansı və ya struktur hesablama qeydləri kimi əlavə uyğunluq sənədləri tələb olunan layihələr üçün bunlar sorğu əsasında təqdim edilə bilər.
