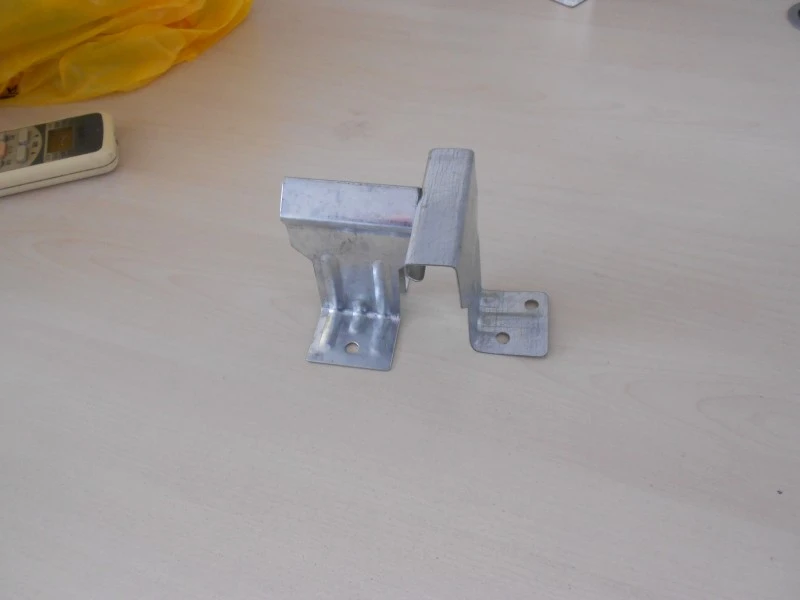

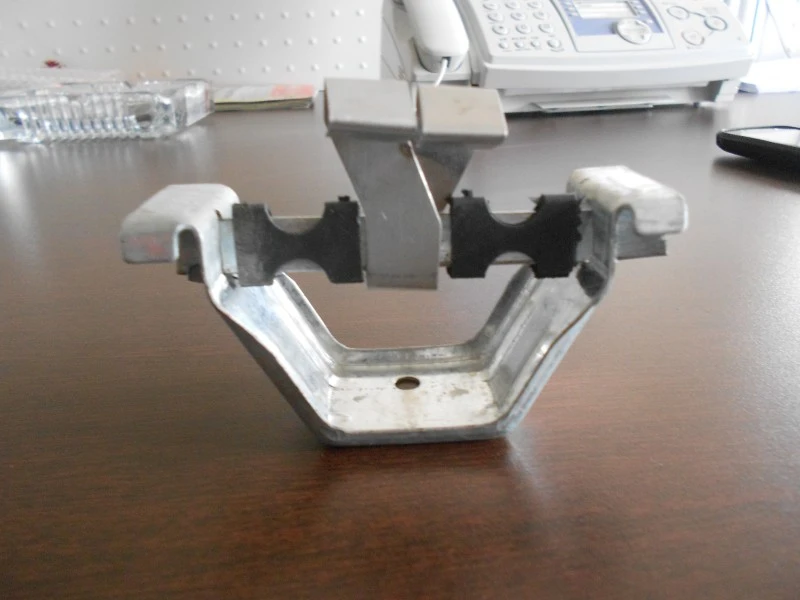

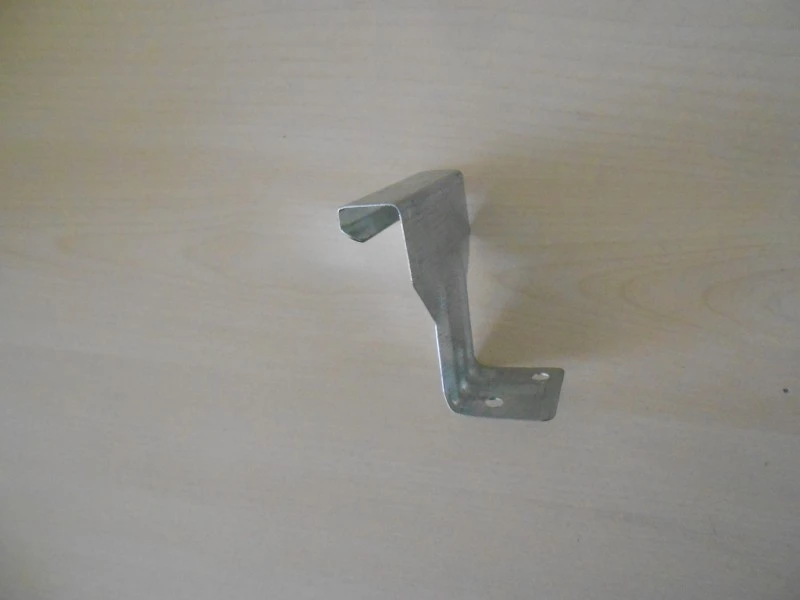

Gizli bağlayıcılar bina panelləri ilə dəstəkləyici struktur arasında gizli əlaqə təmin edir. Klip, panelin səthindən vintlər olmadan paneli tutan purlin və ya mötərizədə sabitlənmiş əsas qabırğa ilə birləşir. Bu yanaşma bütün bağlayıcıları panel tikişlərinin içərisində saxlayır, təmiz xarici görünüş verir və açıq vintlər və mastik ilə əlaqəli sızma yollarını aradan qaldırır. SENBO bu klipləri yuvanın dərinliyi, ayaq uzunluğu və material qalınlığı üzrə ölçülü yoxlamalarla təmin edir və istehsal prosesinə nişan gücünün dövri sınaqları daxildir.

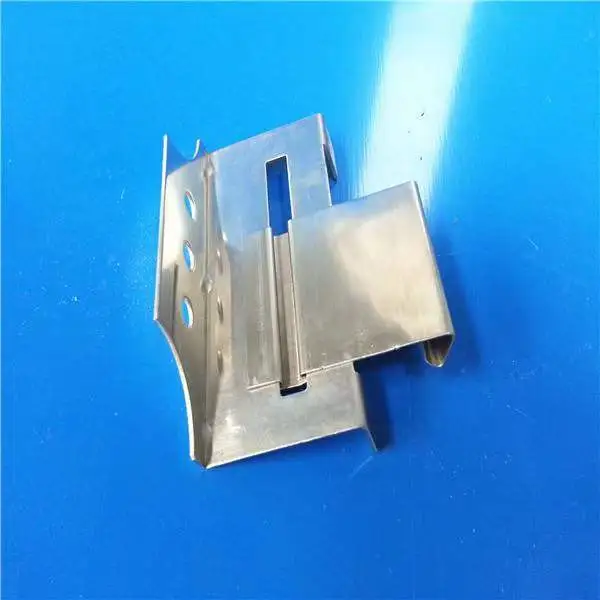

Klipslər standart olaraq 304 paslanmayan poladdan hazırlanır, xüsusi büdcələr üçün 430 və 201 mövcuddur. Daha ağır struktur kliplər üçün isti daldırma sinklənmiş Q235B poladdan istifadə olunur. Paslanmayan polad kliplər zolaq materialından soyuq presləmə və ya ştamplama ilə istehsal olunur. Q235B klipləri adətən minimum qalınlığı 5 mm olan isti yayılmış boşqabdan hazırlanır və gücü və ölçü dəqiqliyini qorumaq üçün hidravlik soyuq presləmə ilə formalaşır.
Klipin daxili hündürlüyü panel yuvasının dərinliyi ilə müəyyən edilir. Ümumi daxili hündürlüklər 2,6 mm-dən 10 mm-ə qədər, ayaq uzunluğu 7,5 mm və material qalınlığı paslanmayan polad üçün 0,5 mm-dən 1,5 mm-ə qədərdir. Boltun diametri 12 mm-dir, gücü ən azı 8,8-dir. Klipslər tətbiqinə görə divar paneli klipləri, dam paneli klipləri və döşəmə paneli klipləri kimi təsnif edilir. Materiala görə, onlar paslanmayan polad kliplərə və isti daldırma sinklənmiş polad kliplərə bölünür.
| Maddə | Parametr / Spesifikasiya | İstinad və ya Qeydlər |
|---|---|---|
| Əsas material | 304 paslanmayan polad / Q235B isti yayılmış polad | Tətbiq tərəfindən seçilmiş material |
| Material Qalınlığı | Paslanmayan polad üçün 0,5-1,5 mm; Bütün polad komponentlər üçün ≥5 mm | Məhsulun növündən asılıdır |
| Klip Daxili Hündürlük | 2,6-10 mm | Panel yuvasına uyğun olmalıdır |
| Ayaq Uzunluğu | 7,5 mm | Tipik ölçü |
| Bolt Spesifikasiyası | M12, güc sinfi ≥8.8 | Struktur əlaqə üçün |
| Sinklənmə Qalınlığı | Hər tərəfdən ≥150 q/m² | İsti daldırma sinklənmiş Q235B |
| Sürüşmə Müqaviməti | 7,0 kN-də Δ ≤ 7,0 mm; 10,0 kN-də Δ ≤ 0,5 mm | GB 15831 və sənaye standartlarına uyğun |
| Struktur bütövlüyü | 25.0 kN-də nasazlıq yoxdur | GB 15831 və sənaye standartlarına uyğun |
| Burulma sərtliyi | 900 N·m fırlanma anında θ ≤ 4° | Düzbucaqlı bağlayıcılar üçün |
| Tork Testi | ≥65 N·m-də nasazlıq yoxdur | Clip tork müqaviməti |
Gizli kliplər üçün mexaniki tələblər GB 15831 və müvafiq sənaye standartlarına əsaslanır. Sürüşmə müqaviməti sınaqları 7,0 kN yükdə 7,0 mm-dən, 10,0 kN-də isə 0,5 mm-dən çox olmayan yerdəyişmə tələb edir. Klip 25.0 kN-də uğursuz olmamalıdır. Burulma sərtliyi 900 N·m fırlanma anı altında 4 dərəcədən çox olmayan bir açı tələb edir. SENBO tərəfindən sınaqdan keçirilmiş bütün polad soyuq preslənmiş kliplər bu məhdudiyyətlərə cavab verir.
304 paslanmayan polad kliplər duz püskürtmə sınağına məruz qalıb və açıq havada məruz qalma üçün uyğun korroziyaya davamlılıq göstərir. İsti daldırma sinklənmiş Q235B klipləri hər tərəfdən minimum 150 q/m² sink örtüyü daşıyır ki, bu da normal atmosfer şəraitində uzunmüddətli qoruma təmin edir. Material seçimi layihə mühitinə uyğun olmalıdır.
Daimi tikişli damlarda, gizli kliplər panelləri səthə nüfuz etmədən dayaq mötərizələrində saxlayır. Bu, dam panellərinin klipslərdə sabit qalaraq termal genişlənmə və büzülmə ilə hərəkət etməsinə imkan verir. Nəticə, suyun daxil olma şansını azaldan və uzunmüddətli su yalıtımını yaxşılaşdıran açıq vida deşikləri olmayan bir dam səthidir. Gizli klip metodu böyük span sənaye damları üçün 360° dikiş sistemlərində istifadə olunur.
Divar panelləri üçün Gizli Bağlayıcılar panel səthini təmiz saxlayaraq dırnaqsız quraşdırmaya imkan verir. Pəncərə trim birləşmələrində, gizli əlaqə rəngli örtüklü panellərin kəsilmiş kənarlarını əhatə edir, onları birbaşa yağışdan qoruyur və kənarlarda paslanma riskini azaldır. Bu quraşdırma metodu memarlıq görünüşü tələblərinə cavab verir.
Təchizatçılar paslanmayan polad və ya sinklənmiş polad üçün material sertifikatları təqdim etməlidirlər. Layihə tərəfindən tələb olunarsa, sürüşmə müqaviməti, struktur bütövlüyü və burulma sərtliyi üçün sınaq hesabatları mövcud olmalıdır. Sahədə qəbul yoxlamaları ölçüləri, material dərəcəsini və səthin vəziyyətini yoxlamalıdır. Böyük sifarişlər üçün, faktiki panel profili ilə əlaqəni təsdiqləmək üçün nümunə kliplər sınaqdan keçirilə bilər.
Klipsin daxili hündürlüyü istifadə olunan panelin yuvasının dərinliyinə uyğun olmalıdır. Panel yuvasını ölçün və ya panel istehsalçısının spesifikasiyasına baxın. Həddindən artıq hündür klip tam nişanlanmanın qarşısını alır, çox qısa olan isə hərəkətə və ya ayrılmağa imkan verə bilər.
Gizli kliplər uyğun yuva və ya tikiş profili olan panellər üçün nəzərdə tutulmuşdur. Daimi tikişləri və ya bir-birinə bağlanan kənarları olan metal panellər yaxşı işləyir. Bəzi taxta əsaslı panellər, yuva düzgün işlənmişsə, gizli kliplərdən də istifadə edə bilər. Həmişə həm panel, həm də klip təchizatçıları ilə uyğunluğu təsdiqləyin.
Paslanmayan polad kliplər, xüsusən də 304 dərəcəli, daha yaxşı korroziyaya davamlıdır və sahil və ya rütubətli mühitlər üçün üstünlük təşkil edir. Sinklənmiş polad kliplər daha güclüdür və tez-tez ağır struktur əlaqələri üçün istifadə olunur, lakin sink örtüyü aqressiv atmosferdə uzun müddət davam edə bilməz. Seçim layihənin ətraf mühitə məruz qalmasından və yük tələblərindən asılıdır.
Bəli, gizli kliplər yüksək küləkli bölgələrdə, xüsusən də dayanıqlı dam sistemlərində istifadə olunur. Klipslər dizayn külək yükünə uyğun olaraq aralı olmalıdır və klip materialı və qalınlığı adekvat olmalıdır. Xüsusi layihə üçün küləyin yüksəldilməsi hesablamaları aparılmalıdır.
