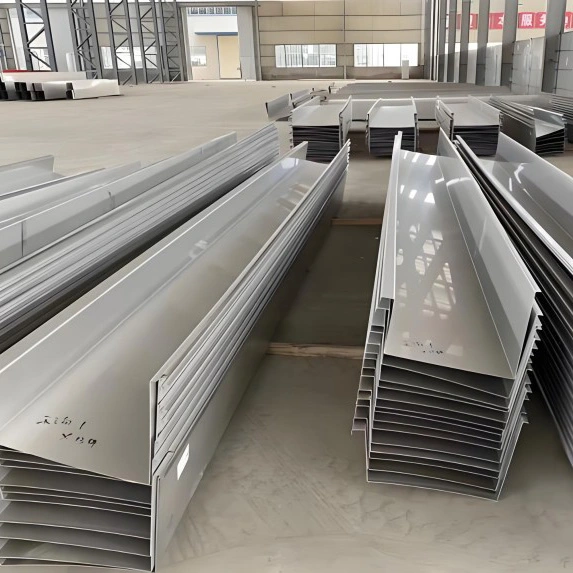

Damın drenajı, yağış suyunu toplamaq və onu eniş borularına aparmaq üçün damın aşağı nöqtələrində yerləşdirilən oluklardan asılıdır. Paslanmayan Polad Oluk yeri ilə təsnif edilir. Daxili oluklar xarici divar xəttinin içərisində oturur və adətən parapet divarı ilə işləyir. Xarici oluklar xarici divardan kənara çıxır və adətən parapeti olmayan binalarda istifadə olunur. Bu təsnifat GB 51022-2015-ə uyğundur, gable polad çərçivələri olan yüngül çəkili binalar üçün texniki kod. SENBO bu olukları idarə olunan mağaza mühitində istehsal edir, əyilmə və qaynaq çatdırılmadan əvvəl tamamlanır. Qablaşdırmadan əvvəl hər bir parça eni, hündürlüyü, flanş ölçüsü və düzlüyünə görə yoxlanılır.
Əsas material standart olaraq 304 paslanmayan poladdır. 201 və 316L dərəcələri layihə şərtləri fərqli xərc balansı və korroziyaya davamlılıq tələb etdikdə təyin edilə bilər. GB 51022-2015 304 paslanmayan poladdan hazırlanmış daxili oluklar üçün minimum 1,0 mm təbəqə qalınlığını təyin edir. Başqa bir material əvəz edilərsə, o, etibarlı antikorroziya müalicəsi almalıdır. Düz polad plitə oluklarının qalınlığı ən azı 3,0 mm olmalıdır. Milli standart atlas 24CS08-1 drenaj aksesuarlarının seçilməsi və quraşdırılması ilə bağlı əlavə təlimat təklif edir.

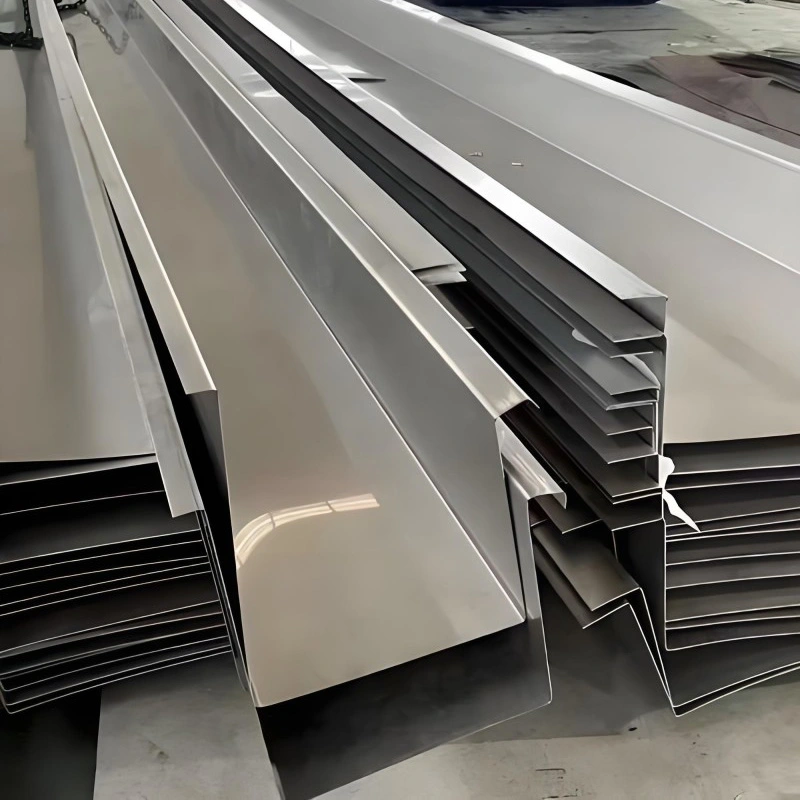

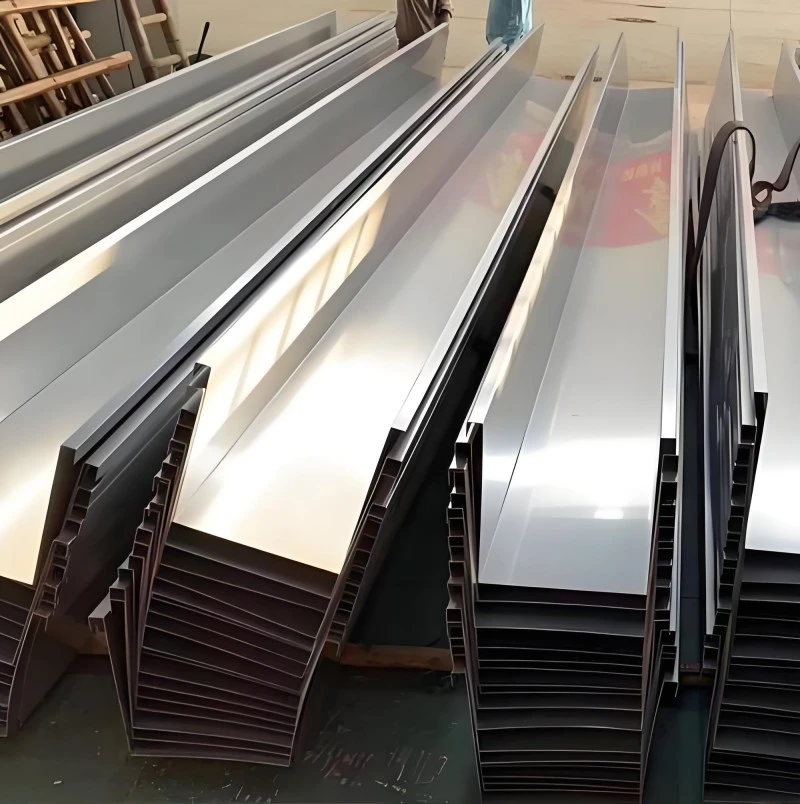

Dizayn yükündən və korroziyaya məruz qalmadan asılı olaraq qalınlıq 0,5 mm ilə 3,0 mm arasında dəyişir. Kəsiklər adətən düzbucaqlı və ya trapesiyavari formada olur, əsas eni 0,3 m-dən 0,5 m-ə, hündürlüyü 0,25 m-dən 0,4 m-ə qədərdir. Üst flanşlar etibarlı əlavə səthi təmin edir. Oluk bölmələri 1 m-dən 14 m uzunluğa qədər hazırlana bilər. CNC əyilmə 1000 mm üçün 0,3 mm-ə qədər düzlük və tam uzunluqda ± 0,5 dərəcə bucaq tolerantlığı saxlayır. Səthi bitirmələrə 8K güzgü, tutqun və fırça daxildir.
| Maddə | Dəyər | Qeydlər |
|---|---|---|
| İdarəetmə kodu | GB 51022-2015 | Yüngül tikinti polad konstruksiya kodu |
| Dizayn atlası | 24CS08-1 | Drenaj aksesuarının seçilməsi və quraşdırılması |
| Material | standart olaraq 304; 201 və ya 316L mövcuddur | 304 daxili oluklar üçün mandatdır |
| Minimum qalınlıq | Daxili oluklar üçün 1,0 mm | Kod tələbi |
| Forma | Düzbucaqlı və ya trapezoidal | Xüsusi ölçülər mümkündür |
| Uzunluq | 1-12 m standart; istəyə görə 14 m-ə qədər | Daha uzun bölmələrlə daha az sayt birləşmələri |
| Dəqiqlik | Düzlük 0,3/1000 mm; bucaq ±0,5° | CNC əyilmiş |
| Daşma çıxışı | Üst kənarından 50-100 mm aşağıda | Daxili oluklar üçün tələb olunur |
| Uzununa yamac | Ən azı 5‰ | Su axını təmin edir |
GB 51022-2015 kanalın en kəsiyinin düzbucaqlı və ya trapezoidal ola biləcəyini müəyyən edir. Daxili oluklar yuxarı kənardan 50 mm-dən 100 mm-ə qədər aşağıda yerləşdirilmiş daşqın çıxışlarını əhatə etməlidir. Bütün oynaqlar möhürlənməlidir və dam paneli kanala uzanmalıdır. Yağış suyunun damın səthindən oluğa daxil olduğu yerlərdə əlavə su yalıtımı məcburidir. Bu tələblər aydın dizayn və quraşdırma əsasını yaradır.
Shantui İnşaat Maşınlarının birgə emalatxanasında orijinal kanal sistemi 304 paslanmayan polad novlarla əvəz edilmişdir. Drenaj yollarını təmiz saxlamaq üçün yağış suyu sifon çıxışlarına enmə boruları birləşdirilib. Layihə, mövcud kanalın xidmət müddətinin sonuna çatdığı və davamlılıq üçün paslanmayan polad əvəzinin seçildiyi tipik yenidənqurma ssenarisini nümayiş etdirir.
Ninghai qraflığının Huanqtan qəsəbəsindəki Kənd Təsərrüfatı və Yan Məhsullar Sərgi Mərkəzi orijinal sistem zədələndikdən sonra kanalın dəyişdirilməsini tələb etdi. Təxminən 85 metr yeni paslanmayan polad nov quraşdırılıb. Göstərilən material 1,2 mm qalınlığında 304 paslanmayan poladdan, hündürlüyü 0,3 m, əsas eni 0,35 m və üst flanş 0,05 m idi. Layihə paslanmayan polad olukların mövcud binalarda drenaj funksiyasını bərpa etmək üçün necə istifadə edildiyini göstərir.
Fangchenggang Gangchen International Hoteldə foyedəki eyvanda su sızması korroziyaya uğramış karbon polad oluklarda müşahidə edildi. Təmirdə 1,2 mm qalınlığında 304 paslanmayan polad lövhələrdən istifadə edilib, yerində qaynaq edilib. Yüksək rütubətli, yüksək duzlu sahil atmosferi orijinal materialın paslanmasına səbəb olmuşdu. Dəyişdirildikdən sonra drenaj problemi həll edildi. Bu korpus duzlu havada və oxşar aşındırıcı parametrlərdə 304 paslanmayan poladdan istifadəni dəstəkləyir.
Quraşdırma dondurma şəraitini nəzərə almalıdır. Soyuq bölgələrdə daxili oluklar və eniş boruları izolyasiyaya və ya istilik izlənməsinə ehtiyac duyur. Belə iqlimlərdə xarici oluk sistemlərinə üstünlük verilir, çünki onları buz tıxanmasından qorumaq daha asandır. Uzunlamasına yamac ən azı 5‰ olmalıdır və eniş boruları divara və ya struktur çərçivəyə möhkəm bağlanmalıdır. CNC-əyilmiş bölmələr sahə birləşmələrini azaldır və quraşdırma zamanı ölçü dəqiqliyini qorumağa kömək edir.
Daxili oluklar parapet divarları olan və ya memarlıq dizaynının drenajı gözdən gizlətdiyi binalarda geniş yayılmışdır. Xarici olukların quraşdırılması və saxlanması daha sadədir. Seçim adətən fasad dizaynına və iqlimə əsaslanaraq memar və konstruktiv mühəndis tərəfindən edilir.
Tikintidən sonra daxili oluklara daxil olmaq çətindir, ona görə də material texniki qulluq olmadan korroziyaya qarşı durmalıdır. Kod minimum qalınlığı 1,0 mm olan 304 paslanmayan polad tələb edir, çünki o, korroziyaya davamlılıq, möhkəmlik və qiymətin sübut edilmiş balansını təklif edir.
Bölmələr adətən qaynaqlanır və ya paslanmayan polad bağlayıcılarla bağlanır. Qaynaq düzgün yerinə yetirildikdə davamlı su keçirməyən birləşmə təmin edir. Mastik ilə mexaniki birləşmələr də istifadə olunur, lakin onlar daha diqqətli quraşdırma və dövri yoxlama tələb edir.
Fırçalanmış və tutqun örtüklərə tez-tez üstünlük verilir, çünki onlar kiçik cızıqları və səth izlərini güzgü örtüklərindən daha yaxşı gizlədirlər. Güzgü örtükləri daha çox əks etdirir və su ləkələrini daha asan göstərə bilər, lakin bəzən vizual effekt üçün seçilirlər.
Hər bir çatdırılma paslanmayan polad dərəcəsini və təbəqə qalınlığını təsdiqləyən material sertifikatı ilə yoxlanılmalıdır. Ölçü yoxlaması eni, hündürlüyü, flanş ölçüsünü və düzlüyünü əhatə edir. Qaynaqlanmış hissələr üçün qaynaq prosedurunun uyğun olduğunu və qaynaqçıların etibarlı sertifikatlara malik olduğunu təsdiqləyin. Daşıma zamanı baş verə biləcək cızıqlar, çuxurlar və ya digər zədələr üçün səthi yoxlayın.
