Döşəmə örtüyü tikinti zamanı daimi qəlib kimi və xidmət zamanı kompozit plitələrdə dartılma gücləndiricisi kimi istifadə edilən soyuq formada hazırlanmış polad paneldir.SENBO Tikinti Materiallarıpolad konstruksiya layihələri üçün açıq, qapalı, yenidən giriş və armatur truss döşəmə göyərtə sistemləri ilə yanaşı, müvafiqProfilli polad təbəqələrvəTikinti Materialı Aksesuar Sistemləritam döşəmə montajları üçün.
Dörd əsas məhsul növü mövcuddur, hər biri fərqli struktur davranışına malikdir:

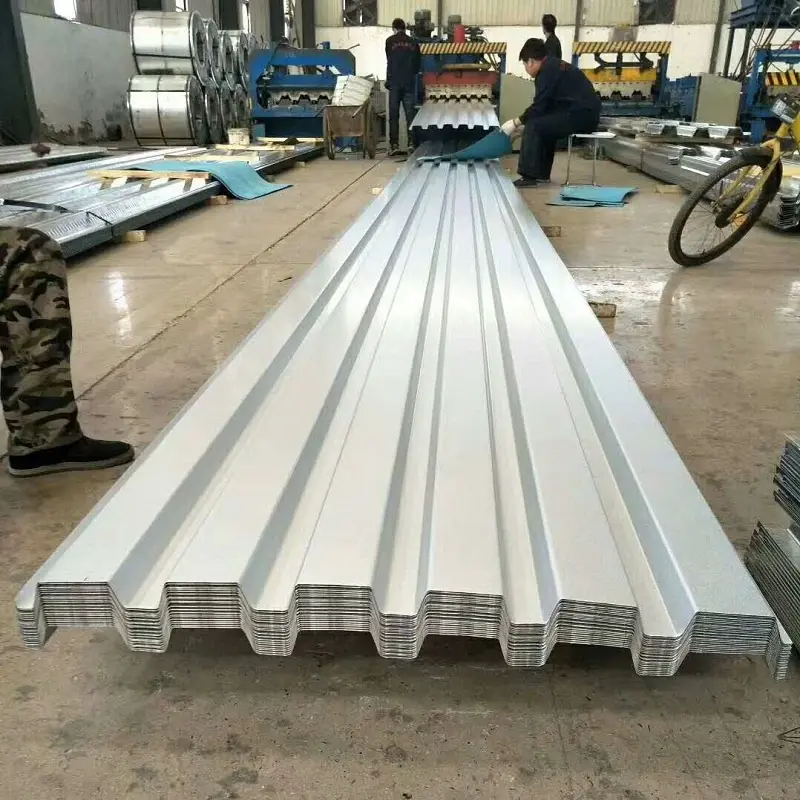

Açıq mərtəbə göyərtəsi:Görünən qabırğaları olan C formalı və ya oxşar dalğa profilinə malikdir. Nümayəndə modellərə YXB76-305-915, YXB51-305-915 və YXB75-200-600 daxildir. Açıq göyərtə sürətli quraşdırma və aşağı qiymət təklif edir, lakin o, tam kompozit elementdən çox, ilk növbədə daimi forma kimi işləyir. Adətən yüngül sənaye binaları və orta yük tələbləri olan anbarlar üçün təyin edilir.
Yenidən giriş mərtəbəsi:Yanğın və korroziya performansını yaxşılaşdırmaq üçün daralmış açılış profilindən istifadə edir. Ümumi model YXB51-200-600-dür. Açıq göyərtə ilə müqayisədə, yenidən daxil olan profillər daha yüksək plitənin sərtliyini və azaldılmış beton istehlakını təmin edir, bu da kompozit davranışda qismən yaxşılaşmanı təmsil edir.

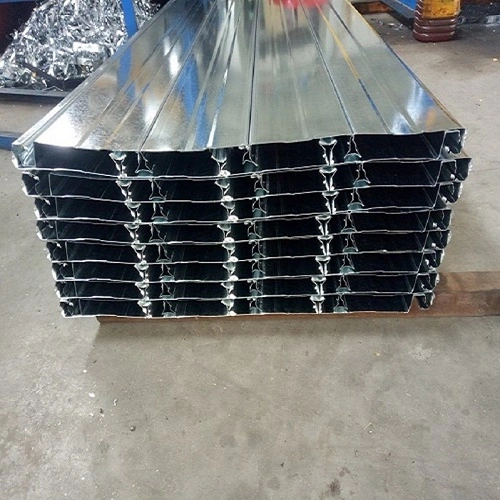

Qapalı mərtəbə göyərtəsi:Panel səthində kəsici qabırğaları özündə birləşdirərək, polad və beton arasında tam birləşmiş hərəkəti təmin edir. Alt tərəfi düz və vizual olaraq təmizdir. Əsas modellərə YXB65-185-555, YXB66-240-720 və YXB65-170-510 daxildir. Qapalı göyərtə 3,0-4,5 m-lik sahilsiz aralıqları dəstəkləyir, daha yaxşı yanğın müqaviməti təklif edir və çoxmərtəbəli polad binalarda istifadə olunur.

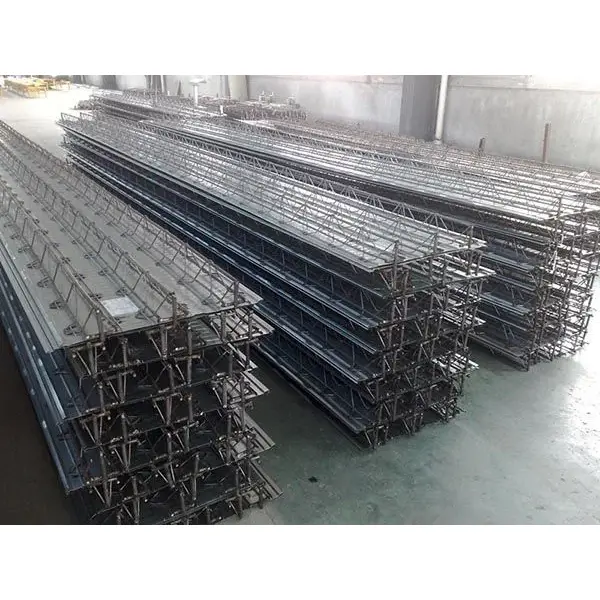

Dəmir truss döşəməsi:Müqavimət qaynağı ilə bağlanmış sinklənmiş əsas təbəqə ilə truss halına salınmış HRB400 polad çubuqları birləşdirir. Truss hündürlüyü 70 mm-dən 150 mm-ə qədərdir və əsas təbəqə ən azı 120 q/m² olan ikitərəfli sink örtüyü ilə 0,5 mm qalınlığındadır. Sahədə armaturun bağlanması 60% -70% azalır, sahilsiz aralıqlar 5 m-ə çata bilər və 100 mm-lik plitə təxminən 1,68 saat yanğına davamlılıq əldə edir.
| Parametr | Aralıq / Seçimlər | Qeydlər |
|---|---|---|
| Material | Q235, Q345, DX51D+Z sinklənmiş polad | Məhsuldarlıq gücü 235–550 MPa mövcuddur |
| Vərəq qalınlığı | 0,6-1,5 mm | 0,8-1,2 mm ən çox yayılmışdır |
| Qabırğa hündürlüyü | 20-130 mm | Profil növündən asılıdır |
| Effektiv Genişlik | 404–1025 mm | Profil növündən asılıdır |
| Sink örtüyü | 60–275 q/m² (iki tərəfli) | ≥120 q/m² standart; sahil mühitləri üçün daha yüksəkdir |
| Tətbiq olunan Standart | GB/T 12755-2008 | Bina üçün profilli polad təbəqələr |
Tipinə görə ümumi modellər:
Açıq tip:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Qapalı tip:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Armatur truss növü:TD1-70 ilə TD5-150, truss hündürlüyü 70-150 mm
Döşəmə növünün seçimi bir neçə layihəyə xas olan amillərdən asılıdır:
Aralıq və yük:Yüngül yüklü, qısa müddətli layihələr açıq göyərtədən istifadə edə bilər. Böyük aralıqlar və ağır yüklər qapalı göyərtədən və ya dəmir truss göyərtəsindən faydalanır. Qapalı göyərtə 3,0-4,5 m-lik sahilsiz aralıqları idarə edir, armatur truss göyərtəsi isə müəyyən şərtlərdə bunu 5 m-ə qədər uzadır.
Yanğın tələbləri:Qapalı göyərtə və armatur truss göyərtəsi açıq göyərtədən daha yaxşı yanğın performansı təklif edir. Bəzi qapalı göyərtə konfiqurasiyaları yanğına davamlılıq sınağından keçmişdir və kompozit plitələrin dizaynı müvafiq kodlara cavab verdikdə, püskürtülmüş yanğına qarşı müqavimət olmadan istifadə edilə bilər. Yanğın dərəcəsi təkcə göyərtədən deyil, plitənin qalınlığından və beton örtüyündən asılıdır.
Tikinti ardıcıllığı:Açıq göyərtə yüngül və tez quraşdırılır, bu da onu geniş mərtəbə sahələri üçün uyğun edir. Armatur truss göyərtəsi yerdəki möhkəmləndirmə işlərini azaldır, lakin zavodda hazırlıq müddətini tələb edir.
Korroziya mühiti:Daxili tətbiqlərdə adətən ən azı 120 q/m² sink örtüyü istifadə olunur. Sahil və ya kimyəvi cəhətdən aqressiv mühitlər daha yüksək sink çəkisi və ya alternativ qorunma tələb edə bilər. Sink təbəqəsi tikinti zamanı ilk növbədə poladı qoruyur; beton yerləşdirildikdən sonra, beton örtük uzunmüddətli korroziyadan qorunma təmin edir.
Panel yoxlaması:Quraşdırmadan əvvəl panelin düzlüyünün sapmasının 3 mm-dən az olduğunu və əhəmiyyətli təhrif və ya örtük zədələnmədiyini yoxlayın. Daxil olan materiallarda sink örtüyünün qalınlığı və qaynaq keyfiyyəti yoxlanılmalıdır.
Dizayn və fiksasiya:Panelləri qoymadan əvvəl polad tirlərdə mərkəz xətlərini qeyd edin, sapma 3 mm daxilində idarə olunur. Bitişik təbəqələr arasında uzununa üst-üstə düşmə ən azı 50 mm olmalıdır, qaynaq qaynağı ilə təmin edilməlidir. Döşəmə dirəkləri arasında qaynaq aralığı adətən 300 mm-dən çox deyil, qaynaq keçidi dizayn tələblərinə uyğun olaraq yoxlanılır.
Beton tökmə:120±20 mm-də çökməni qoruyun. Kaplamanın zədələnməsinin və panelin deformasiyasının qarşısını almaq üçün vibrator və göyərtə səthi arasında birbaşa təmasdan çəkinin. Tökülməzdən əvvəl müvəqqəti dayaqların düzgün yerləşdirildiyini yoxlayın, xüsusən də aralıq və təbəqə qalınlığının dizayna uyğun olması lazım olan sahilsiz qurğular üçün.
Layout rəsmləri:Quraşdırmadan əvvəl panelin istiqamətini, üst-üstə düşən yerləri, açılışları və dayaq mövqelərini göstərən ətraflı plan təsvirlərini hazırlayın. Strukturun performansına təsir edə biləcək nəzarətsiz kəsilmənin qarşısını almaq üçün qeyri-müntəzəm sahələr əvvəlcədən planlaşdırılmalıdır.
1.Qapalı göyərtə və armatur truss göyərtəsinin adətən təyin olunduğu hündürmərtəbəli və super hündürmərtəbəli polad konstruksiyalar üçün döşəmə sistemləri.
2.Açıq göyərtənin yüngül yüklü asma qatlar və platformalar üçün sərfəli həll təklif etdiyi sənaye zavodları və logistika anbarları.
3.Aeroport terminalları, stadionlar və sərgi mərkəzləri kimi uzun müddətli mərtəbə tələbləri olan ictimai binalar.
4.Artırılmış yanğına davamlılıq və yükləmə qabiliyyəti tələb edən enerji qurğuları və enerji layihələri.
Bəzi polad çərçivəli bina zərflərində döşəmə göyərtəsi sistemləri ilə əlaqələndirilirQaya yun sendviç panelləridivar və dam izolyasiyası üçün, inteqrasiya edilmiş struktur və istilik qoruyucusu təşkil edir. Mühəndislik komandamız bu məhsullar arasında interfeys təfərrüatları ilə kömək edə bilər.
Açıq göyərtə əsasən daimi forma kimi çıxış edir və kompozit fəaliyyətə əhəmiyyətli dərəcədə kömək etmir. Qapalı göyərtə betonla birləşdirmək üçün kəsici qabırğalardan istifadə edir, polad və betonun yük altında birlikdə işləməsinə imkan verir. Armatur truss göyərtəsi adi plitənin möhkəmləndirilməsinə bənzər şəkildə yerinə yetirilən qaynaqlanmış polad trussdan istifadə edir, əsas təbəqə yalnız forma kimi xidmət edir.
Sahilsiz aralıq göyərtə profilindən, təbəqə qalınlığından, beton plitə qalınlığından və tikinti yükündən asılıdır. Qapalı göyərtə adətən müvəqqəti dayaq olmadan 3,0-4,5 m hündürlükdə dayanır və armatur truss göyərtəsi 5 m-ə çata bilər. İstehsalçının aralıq cədvəlləri layihə üçün xüsusi əyilmə yoxlamaları ilə birlikdə istifadə edilməlidir.
Standart daxili tətbiqlər üçün ən azı 120 q/m² olan iki tərəfli sink örtüyü tipikdir. Sahil və ya aşındırıcı mühitlər daha yüksək örtük çəkisi tələb edə bilər. Sink örtüyü tikinti mərhələsində poladı qoruyur; yerləşdirmədən sonra beton örtüklə uzunmüddətli korroziyadan qorunma təmin edilir.
Həmişə deyil. Qapalı göyərtə və armatur truss göyərtəsi aralıq və təbəqə qalınlığı istehsalçının hədləri daxilində olduqda dayaq olmadan quraşdırıla bilər. Açıq göyərtə tez-tez dayaq və ya azaldılmış aralıq tələb edir. Dirsəksiz variant seçilməzdən əvvəl əyilmə hesablamaları və tikinti yükünün yoxlanılması aparılmalıdır.
Bəli. Vərəq qalınlığı, effektiv eni və uzunluğu layihə tələblərinə uyğunlaşdırıla bilər. Sahədə struktur performansını poza biləcək ikinci dərəcəli kəsilmənin qarşısını almaq üçün planın tərtibi mərhələsində xüsusi profillər və açılışlar təsdiqlənməlidir.
