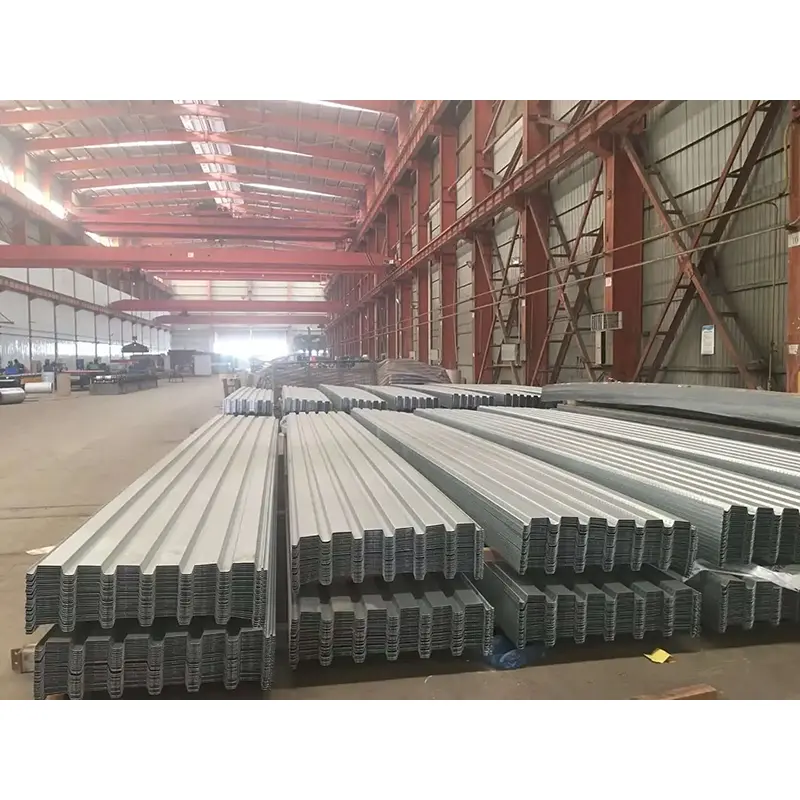

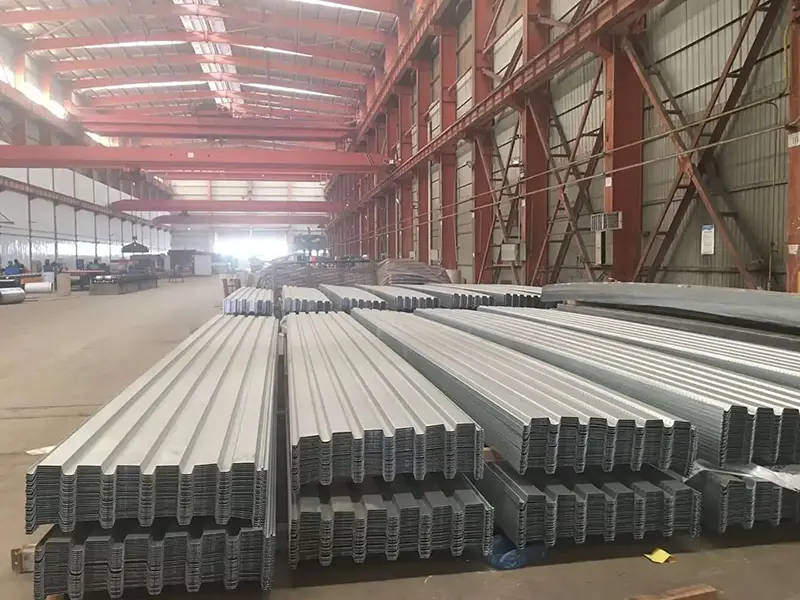

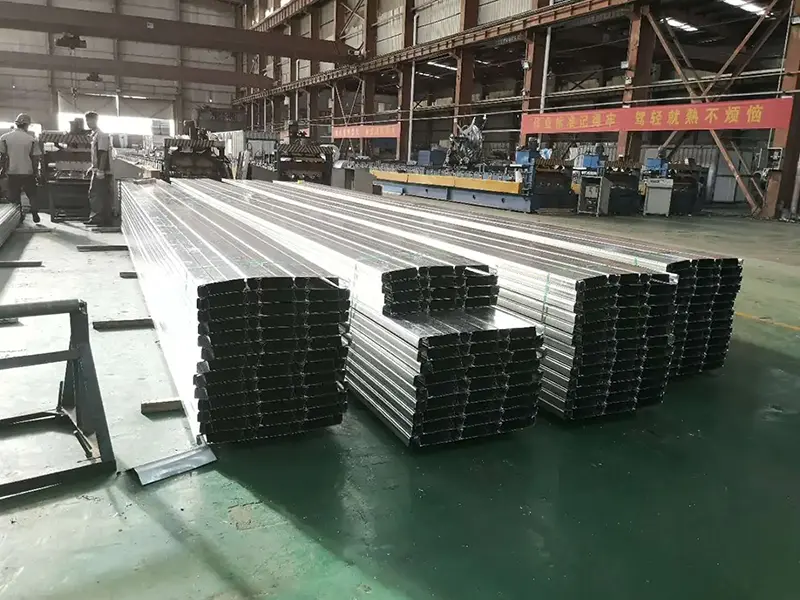

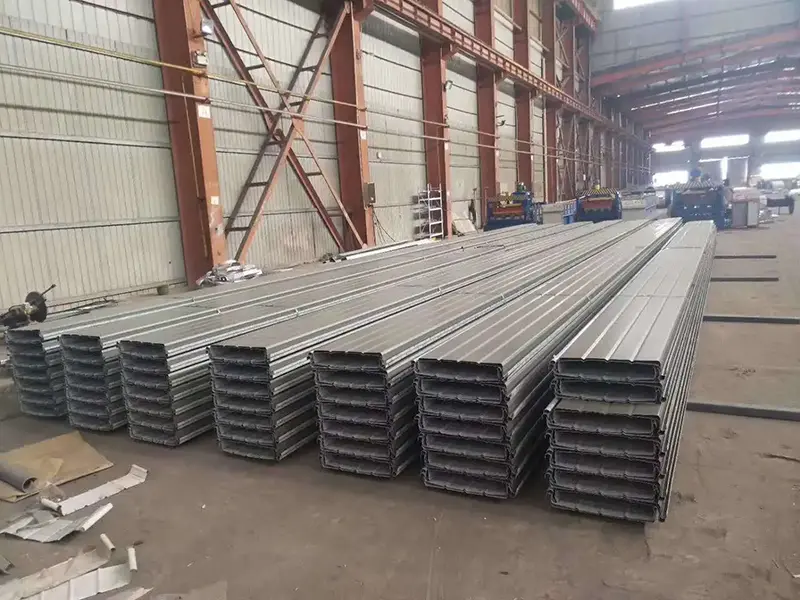

Polad döşəmə örtüyü və ya profilli polad örtük kimi tanınan yükdaşıyan döşəmə örtüyü sinklənmiş polad təbəqədən hazırlanmış soyuq haddelenmiş tikinti komponentidir. Onun büzməli en kəsiyi profildən asılı olaraq V, U və ya trapesiya şəklini alır.SENBO Tikinti Materiallarıkompozit döşəmə sistemləri üçün həm açıq profilli, həm də qapalı profilli variantları təklif edən polad konstruksiya məhsul çeşidinin bir hissəsi kimi bu panelləri təmin edir.
Tikinti zamanı panellər daimi kalıp kimi çıxış edir. Beton bərkidildikdən sonra, onlar plitənin altındakı gərginlik gücləndiricisi kimi xidmət edirlər. Bu ikili funksiya sistemi həm struktur cəhətdən səmərəli, həm də qənaətcil edən şeydir.
YX76-305-915 və YX75-300-880 kimi açıq profilli örtüklər açıq zirvələri olan qabırğalara malikdir. Bu dizayn armaturların yerləşdirilməsini və kommunal xətlərin saytda yerləşdirilməsini asanlaşdırır. YX60-263-790 və YXB65-185-555 də daxil olmaqla qapalı profilli modellər əks yanaşmadan istifadə edirlər: qabırğalar tam qapalıdır, alt tərəfi düz və daha yaxşı yanğın müqaviməti yaradır.

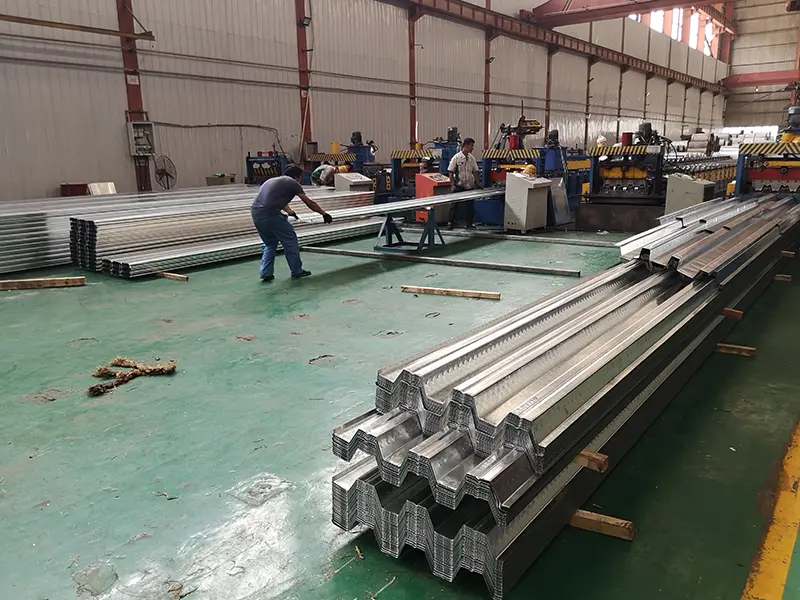

Əsas materiallara gəldikdə, DX51D+Z, Q235 və Q345 kimi siniflərdə isti daldırma sinklənmiş polad rulonlardan istifadə olunur. Sink örtüyünün çəkisi xüsusi antikorroziya ehtiyaclarına uyğun olaraq 40 ilə 600 q/m² arasında tənzimlənə bilər. 21 mərhələli rulon əmələ gətirmə prosesi hər layihə üçün fərdiləşdirilmiş uzunluqlarla panelləri formalaşdırır. Quraşdırma briqadaları adətən gündə 2000-3000 m² ərazini əhatə edə bilirlər.
İnteqrasiya edilmiş konstruktiv sistem yaratmaq üçün panellər kəsici dirəklərdən istifadə edərək göyərtə boyunca polad şüalara qaynaqlanır, bitişik panellər isə xüsusi sıxma alətləri ilə bağlanır.
Nümunə olaraq YX75-300-880 açıq profilli göyərtəni götürün. Qabırğa hündürlüyü 75 mm, qabırğa aralığı 300 mm və effektiv eni 880 mm olan 1,0 mm qalınlıqlı versiya 135 sm⁴/m ətalət anını təmin edir. Tikinti mərhələsində yükgötürmə qabiliyyəti 3,2 kN/m², kompozit plitələrin son gücü isə 8,5 kN/m²-ə çatır. Qalınlıq 1,2 mm-ə qədər artdıqda, ətalət anı 190 sm⁴/m-ə yüksəlir və son tutumu 12,0 kN/m²-ə çatdırır.
YX51-342-1025 modeli də oxşar hekayəni izah edir. Onun materialdan istifadə dərəcəsi 82% təşkil edir və 1,0 mm panel 20,13 sm³/m bölmə modulu ilə 63,50 sm⁴/m ətalət anını təmin edir.
Çıxış gücü 235 MPa-dan 550 MPa-a qədər geniş diapazonda tənzimlənə bilər və son dartılma gücü 340 ilə 700 MPa arasındadır. Dinamik yükləmə altında yorğunluq müddəti AB EN1993-1-3-də göstərildiyi kimi 2 milyon dövrə çatır. Duz püskürtmə sınaqlarında sinklənmiş panellər qırmızı pas görünmədən 2000 saata qədər davam edir, bu da sahil mühitində 25 ildən çox xidmət müddətinə çevrilir.
51 mm qabırğa hündürlüyü hissəsi formasını optimallaşdırmaq üçün maye dinamikasının simulyasiyasından keçmişdir. 120 mm-lik beton plitə ilə o, 3,5 kN/m² şaquli yükdaşıma qabiliyyətinə nail olur və müqayisə olunan 35 mm qabırğa dizaynından 42% daha çox əyilmə sərtliyi təklif edir. Sonlu elementlərin təhlili, 233 mm qabırğa meydançası bölməsi üçün 0,92 yük daşıma vahidliyi əmsalını daha da təsdiqləyir və adi döşəmə örtüklərində tez-tez rast gəlinən 25% stress konsentrasiyasının qarşısını almağa kömək edir.
Seysmik performans da diqqətdən kənarda qalmır. Seçilmiş modellər Intensity 8 zonaları üçün dizayn tələblərinə cavab verir. Yanğın sınağı da aparılmışdır: qapalı profilli məhsullar yanğına qarşı müqavimət tələblərinə cavab verir.
Aşağıdakı cədvəl standart istehsal parametrlərini ümumiləşdirir. Xüsusi layihə tələbləri üçün fərdiləşdirmə mövcuddur.
| Performans Metrik | Parametr/Spesifikasiya | Qeydlər |
|---|---|---|
| Əsas Material Dərəcəsi | DX51D+Z, Q235, Q345 | İsti daldırma sinklənmiş polad təbəqə |
| Ümumi qalınlıq | 0,7-1,5 mm | Profil növündən və yük tələblərindən asılıdır |
| Məhsuldarlıq Gücü | 235–550 MPa | Tənzimlənən |
| İki tərəfli sink örtüyü | 40–600 q/m² | Yüksək sink örtüyü fərdiləşdirmə tələb edir |
| Profil təsnifatı | Açıq / Bağlıdır | Aşağıdakı əsas model spesifikasiyalarına baxın |
| Effektiv Genişlik | 600–1025 mm | Profil növündən asılıdır |
| Quraşdırma Effektivliyi | 2000–3000 m²/gün | Gündəlik quraşdırma gücü |
| Dizayn xidmət müddəti | ≥25 yaş | Sahil bölgələri |
| Profil növü | Qabırğa hündürlüyü (mm) | Effektiv Genişlik (mm) | Materialdan istifadə dərəcəsi | Ümumi Qalınlıq (mm) |
|---|---|---|---|---|
| YX51-342-1025 | 51 | 1025 | 82% | 0,8-1,5 |
| YX75-300-880 | 75 | 880 | 70,4% | 0,8-1,5 |
| YX60-263-790 | 60 | 790 | 79% | 0,8-1,2 |
| YX75-200-600 | 75 | 600 | 60% | 0,75–2,3 |
| YX51-233-699 | 51 | 699 | 69,9% | 0,8-1,2 |
1. İkili funksionallıq.Bir məhsul iki məqsədə xidmət edir: tikinti zamanı qalıcı qəliblər və plitə istismara verildikdən sonra dartılma gücləndirilməsi. Bu, təbii olaraq ümumi polad istehlakını azaldır.
2. Tikinti Effektivliyi.Bir neçə mərtəbə eyni vaxtda quraşdırıla bilər, beton mərhələlərlə tökülür. Gündəlik 2,000-3,000 m² quraşdırma sahəsi layihələrin sürətlə hərəkətini təmin edir.
3. Təsdiq edilə bilən mexaniki xüsusiyyətlər.Çıxış gücü 235-dən 550 MPa-a qədər tənzimlənir və kompozit plitələrin yük tutumları sınaq vasitəsilə təsdiq edilmişdir. Seçim üçün model spesifikasiyalarının tam çeşidi mövcuddur.
4. Korroziyaya davamlılıq.40-dan 600 q/m²-ə qədər fərdiləşdirilə bilən sinklənmə səviyyələri və 2000 saata qədər duz püskürtmə müqaviməti ilə panellər hətta sahilyanı bölgələrdə belə 25 ildən çox xidmət müddətinə malikdir.
5. Profil Çevikliyi.Açıq qabırğalı profillər möhkəmləndirmənin yerləşdirilməsini və xidmət marşrutunu asanlaşdırır, qapalı qabırğalı profillər isə düz alt tərəfi və təkmilləşdirilmiş yanğın müqavimətini təklif edir. Düzgün seçim layihənin prioritetlərindən asılıdır.
Açıq profilli örtük üçün:Bu tip, yerində möhkəmləndirmə yerləşdirilməsi və ya qabırğaların içərisində kommunal marşrutlaşdırma lazım olduqda yaxşı işləyir. Nəzərə alın ki, layihənin yanğın dərəcəsindən asılı olaraq əlavə yanğına qarşı tədbirlər tələb oluna bilər.
Qapalı profil örtükləri üçün:Tavana əlavə etmək üçün düz bir alt tərəf istənirsə və ya məqsəd püskürtmə ilə tətbiq olunan odadavamlılığın qarşısını almaqdırsa, qapalı profilli modellər daha uyğundur.
Sahil və ya aşındırıcı mühitlər üçün:600 q/m²-ə qədər daha ağır sink örtüyü təyin edilməlidir. Performansı yoxlamaq üçün istəyə görə duz spreyi test hesabatları mövcuddur.
Quraşdırma zamanı:Kəsmə dirəkləri göstərilən naxışa və kənar məsafəsinə uyğun olaraq göyərtə vasitəsilə polad şüaya qaynaq edilməlidir. Bitişik panelləri sıxma alətləri ilə möhkəm bağlamaq lazımdır və əyilmələri idarə etmək üçün betonun tökülməsi zamanı müvəqqəti dayaqlar yoxlanılmalıdır.
1.Hündür və super hündürmərtəbəli polad konstruksiyalar etibarlı döşəmə və dam sistemlərinə ehtiyac duyur və yükdaşıyan döşəmə örtüyü bu rola uyğun gəlir.
2.Stadionlar və hava limanı terminalları da daxil olmaqla, geniş diapazonlu ictimai binalar sistemin struktur səmərəliliyindən faydalanır.
3.Logistika anbarları və sənaye müəssisələri tez-tez platformalar və döşəmələr üçün bu panellərdən istifadə edirlər.
4.Sıx qrafikləri və mərhələli iş axınları olan istənilən polad konstruksiya layihəsi bu sistemin təklif etdiyi sürətli quraşdırmadan yararlana bilər.
Açıq profilli örtük qabırğaların yuxarı hissələrini açıq saxlayır, bu da möhkəmləndirmənin yerləşdirilməsini və köməkçi qurğuların quraşdırılmasını asanlaşdırır. Qapalı profilli örtük qabırğaları tamamilə əhatə edir, nəticədə düz alt tərəf və adətən sprey örtüyü olmadan daha yaxşı yanğın müqaviməti əldə edilir. Seçim struktur, yanğın və memarlıq ehtiyaclarından asılıdır.
Bu, ilk növbədə ətraf mühitin təsirindən asılıdır. Daxili tətbiqlər adətən 120-275 q/m² standart örtükdən istifadə edir. Sahil və ya yüksək aşındırıcı mühitlər 600 q/m²-ə qədər daha ağır örtüklər tələb edir. Layihə şərtləri məlum olduqdan sonra müvafiq spesifikasiyanı müəyyən etməyə kömək edə bilərik.
75 mm kimi daha yüksək qabırğalar daha çox sərtlik və yük qabiliyyətini təmin edir, bu da daha uzun məsafələrə və ya daha ağır yüklərə imkan verir. Aşağı qabırğalar, təxminən 51 mm, daha qısa aralıqlar və daha yüngül yüklər üçün yaxşı işləyir. Optimal profil və qalınlığı təsdiqləmək üçün həmişə struktur hesablama aparılmalıdır.
Panelin profilindən, qalınlığından, aralığından və tikinti yüklərindən asılıdır. Bəzi konfiqurasiyalar müəyyən aralıqlara qədər dayaqsız quraşdırma üçün nəzərdə tutulmuşdur. İstehsalçının span cədvəlləri ilə məsləhətləşməli və struktur mühəndisi tikinti ardıcıllığını yoxlamalıdır.
Əsas istinadlar GB 55004-2021 (kompozit strukturlar üçün məcburi kod) və milli standart atlas 05SG522-dir. Yorğunluq və soyuq formada dizayn üçün EN1993-1-3 tez-tez istinad edilir. İstək əsasında material sertifikatları və sınaq hesabatları təqdim edilə bilər.
Tianjin SENBO Building Materials Technology Co., Ltd. yükdaşıyan döşəmə örtükləri, kompozit döşəmə örtükləri, dayanıqlı dam örtükləri panelləri və digər metal zərf məhsulları istehsalçısıdır. İstehsal bazamız Çinin Tianjin şəhərində, Jinghai İqtisadi İnkişaf Zonasında yerləşir, avtomatlaşdırılmış istehsal xətləri və dörd mərhələli keyfiyyət yoxlama prosesi ilə təchiz edilmişdir. Fabrikimiz, sertifikatlar, sınaq imkanları və layihə istinadları haqqında ətraflı məlumat üçün lütfən, bizim səhifəmizə daxil olun.Haqqımızdasəhifə və yamühəndis komandamızla əlaqə saxlayın.
