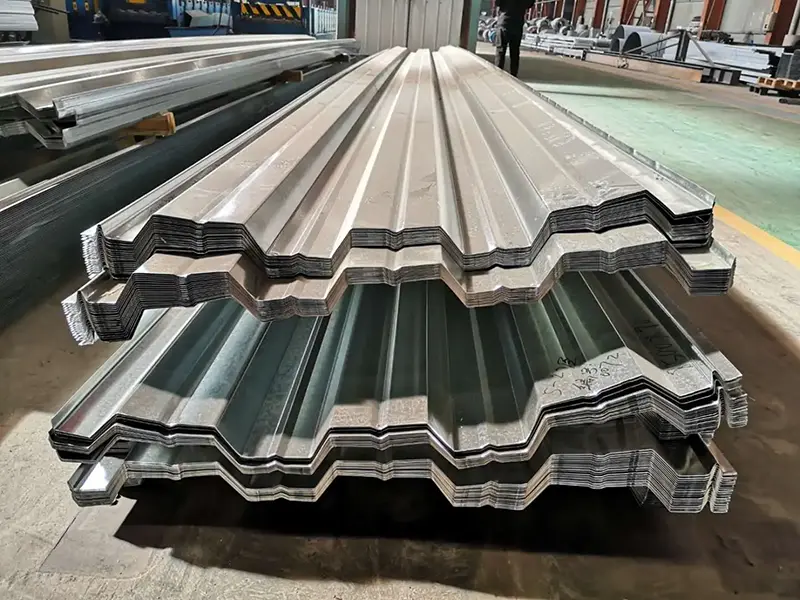

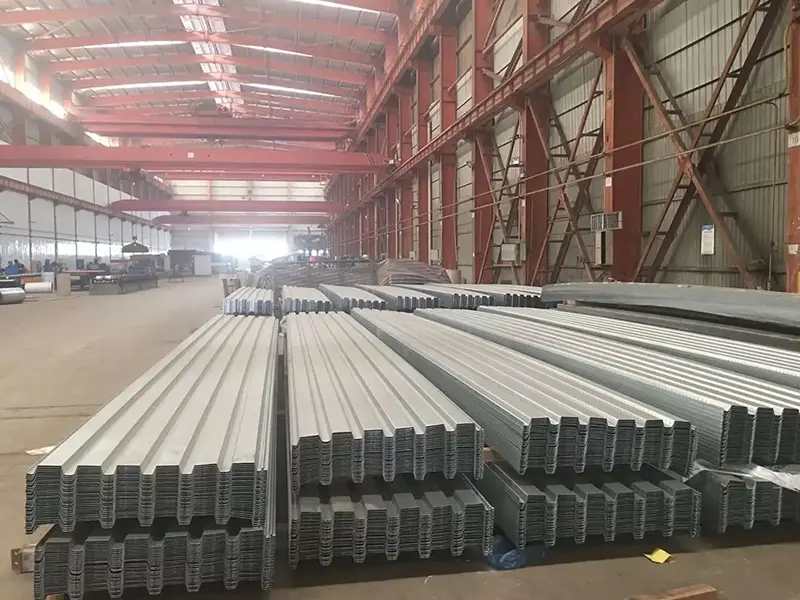

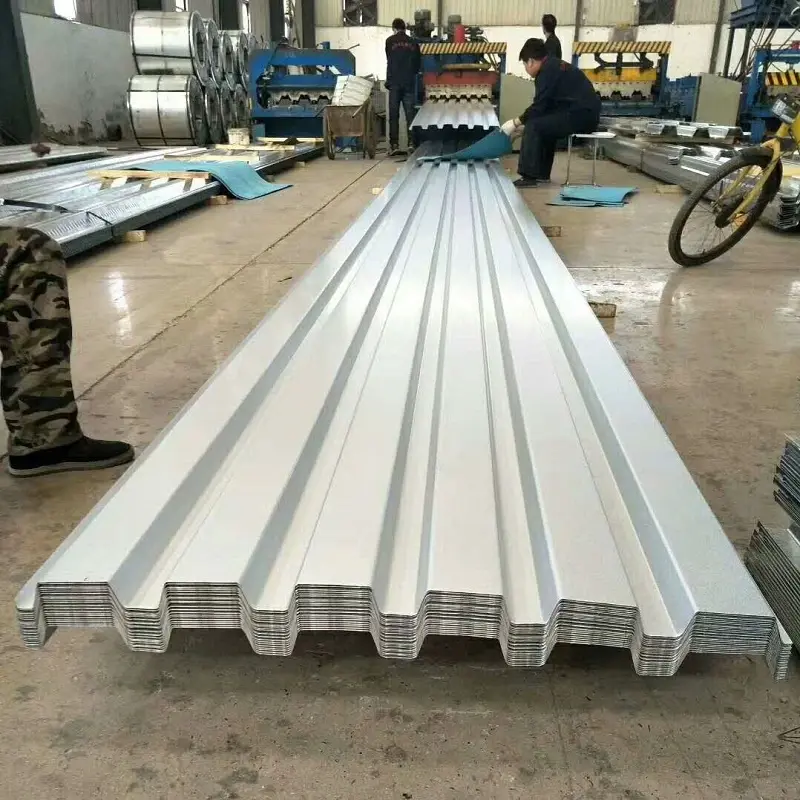

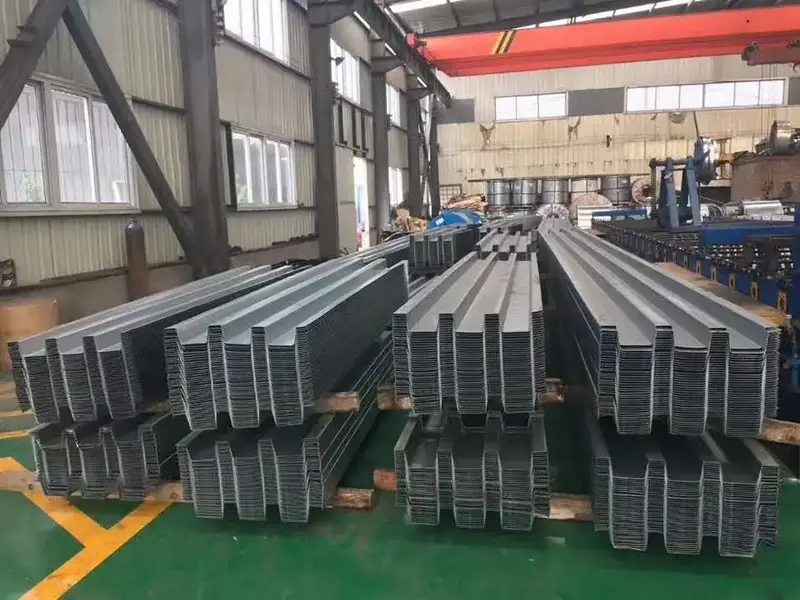

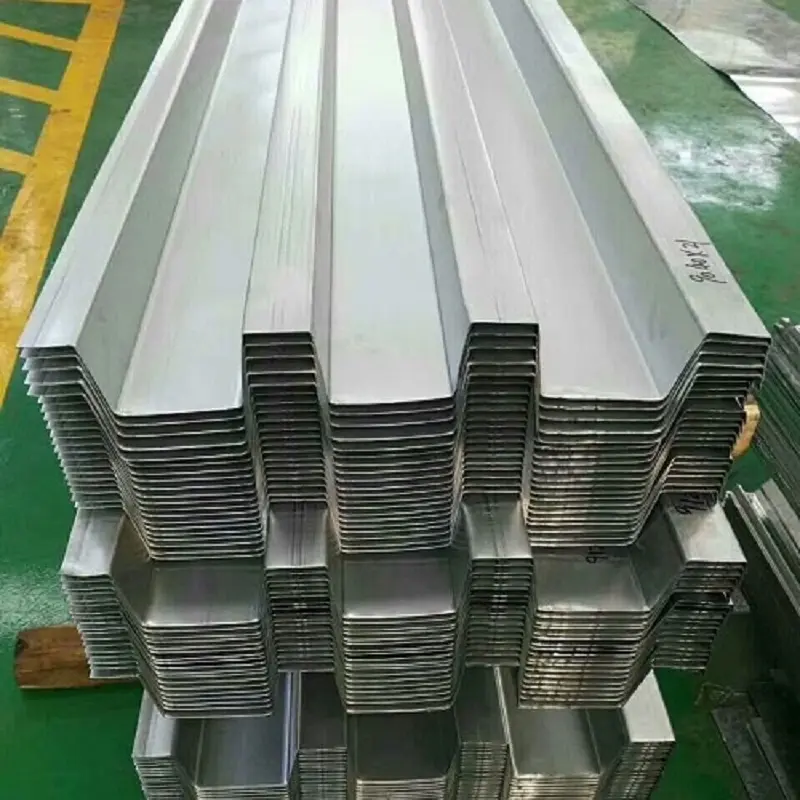

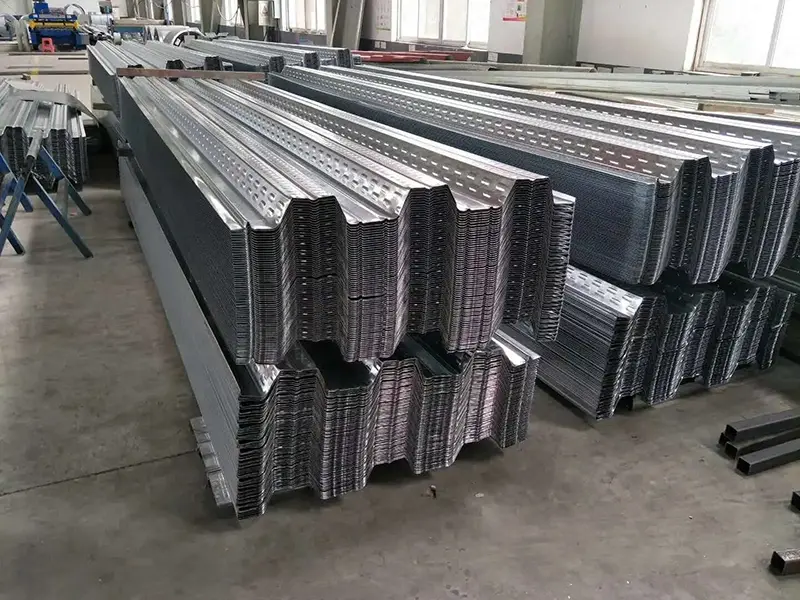

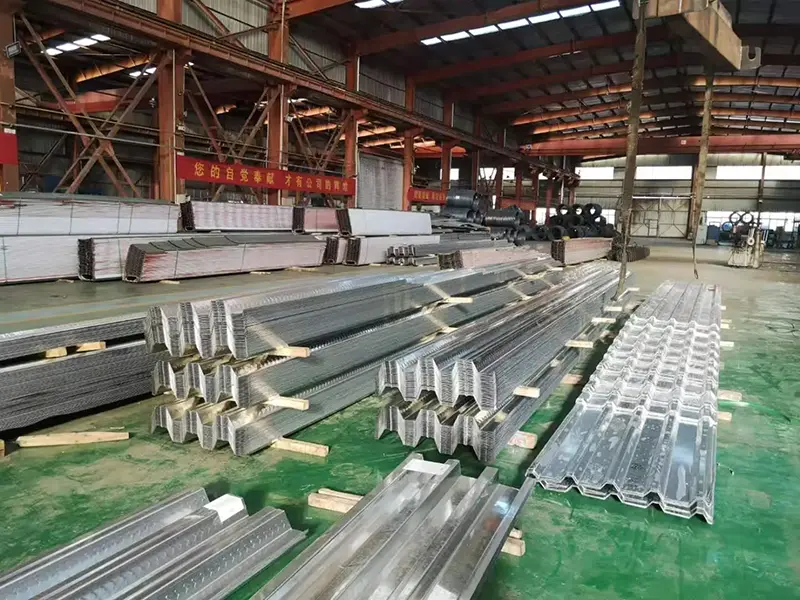

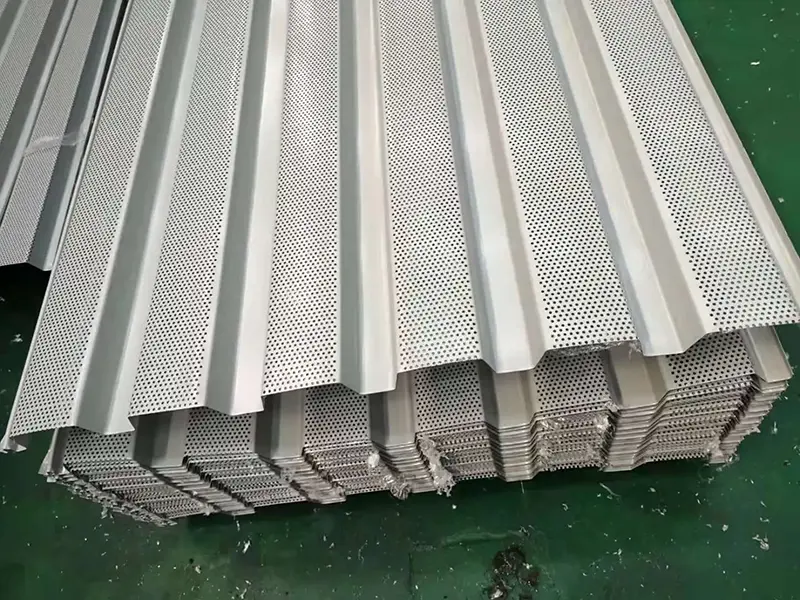

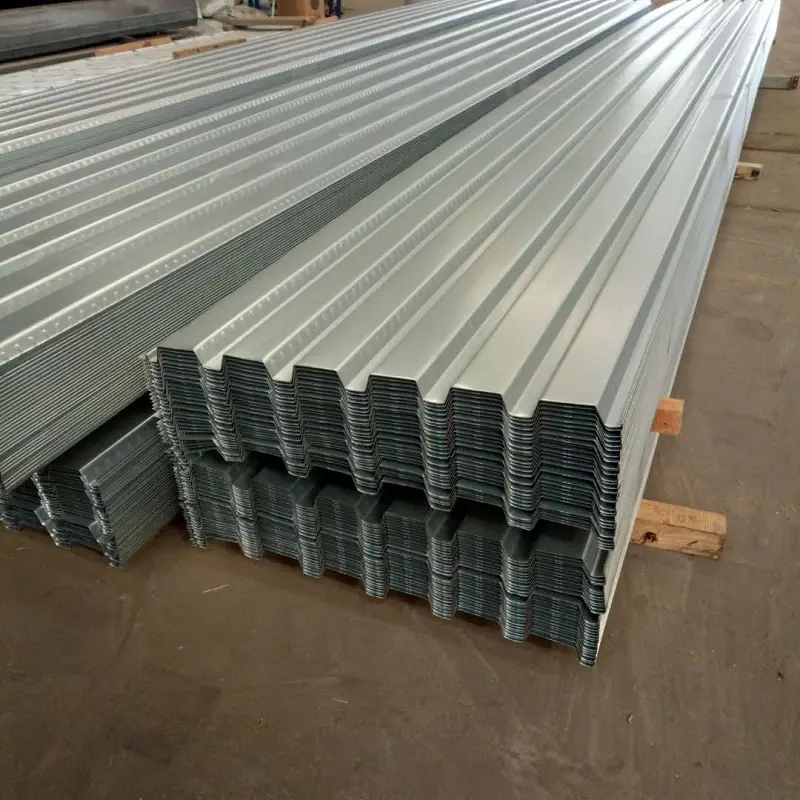

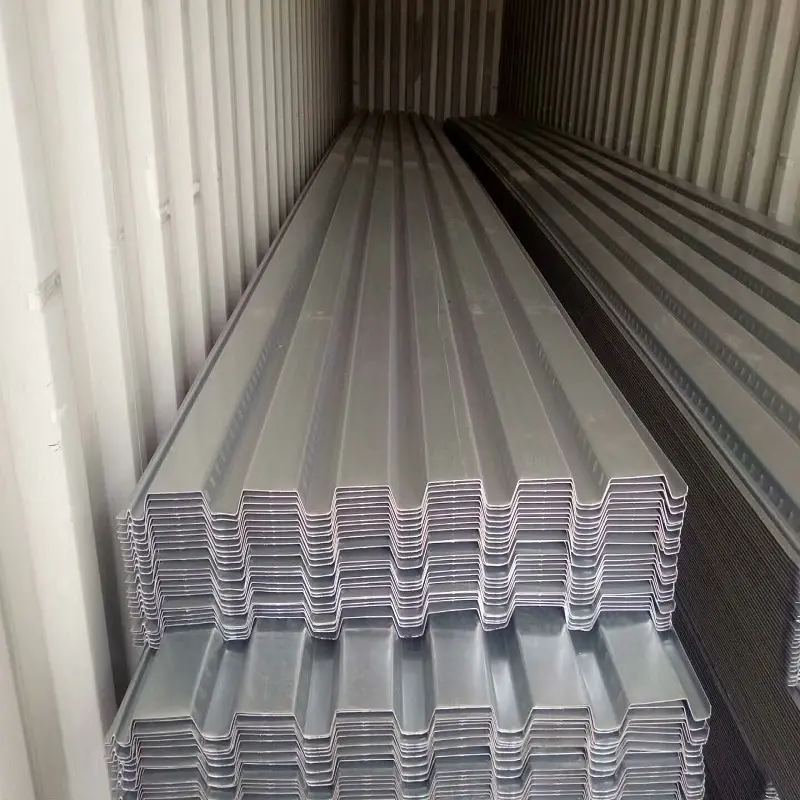

Açıq qabırğalı döşəmə örtüyü isti daldırma sinklənmiş və ya Al-Zn örtüklü polad təbəqədən hazırlanmış soyuq formada büzməli paneldir. O, qabırğa kanalının yuxarı hissəsi açıq qalan açıq V, U və ya trapezoidal kəsiyi göstərir. Bu dizayn möhkəmləndirici çubuqların yerləşdirilməsini, kommunal xətlərin aparılmasını və saytda beton tökməyi asanlaşdırır.
SEBNO Tikinti Materiallarıpolad konstruksiya məhsul çeşidinin bir hissəsi kimi açıq profilli döşəmə örtükləri təqdim edir. Panellər tikinti zamanı qalıcı forma kimi xidmət edir və daha sonra beton plitə ilə dartılma gücləndiricisi kimi birləşərək işləyir.
The base material is high-quality carbon structural steel or low-alloy steel from major domestic producers such as Shougang, Angang, Hangang, Tanggang, Baosteel, and WISCO. Kaplama çəkisi adətən 60 ilə 275 q/m² arasında dəyişir, tələbkar mühitlər üçün maksimum 600 q/m² mövcuddur.

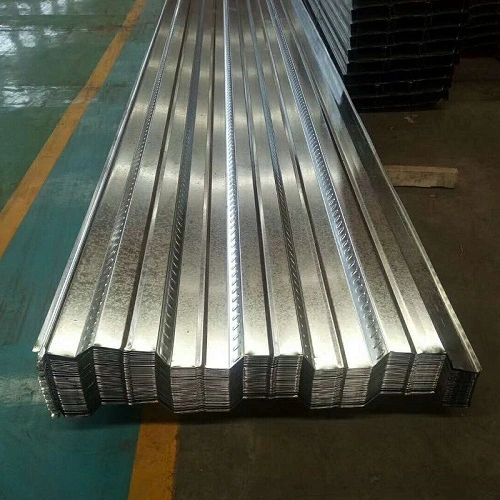

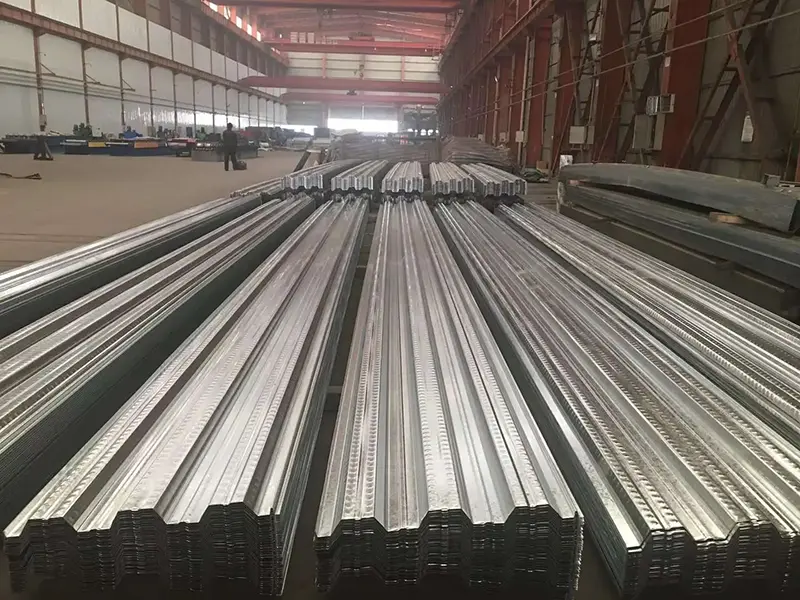

Ümumi məhsuldarlıq güclərinə 250 MPa, 280 MPa, 320 MPa və 350 MPa daxildir və 550 MPa-a çata bilər. Betonla əlaqəni yaxşılaşdırmaq üçün səth kabartmalı ola bilər ki, bu da polad göyərtə və plitə arasında etibarlı kompozit hərəkət yaratmağa kömək edir.
Tikinti zamanı döşəmə örtüyü polad şüaların üzərinə qoyulur və uclarında tam nüfuzedici nöqtə qaynaqları ilə bərkidilir. Aralıq birləşmələr göyərtə vasitəsilə polad şüaya qaynaqlanan kəsici dirəklərdən istifadə edir. Bitişik panellər, naxışlı birləşmə nöqtələrini bağlayan xüsusi sıxma alətləri ilə birləşdirilir.
Döşəmə örtüyü tikinti mərhələsində yaş betonun öz çəkisini və tikinti yüklərini dəstəkləyir. Beton sərtləşdikdən sonra plitə ilə birlikdə konstruktiv hesablamalarda dartılma gücləndiricisi funksiyasını yerinə yetirən kompozit sistem kimi çıxış edir.
Açıq profilli döşəmə örtükləri seriyası geniş profilləri əhatə edir. Aşağıdakı cədvəldə bir neçə əsas model üçün təmsil olunan parametrlər verilmişdir.
| Profil növü | Açıq Eni (mm) | Effektiv Genişlik (mm) | Ümumi Qalınlıq (mm) | Ətalət anı (sm⁴/m) | Bölmə Modulu (sm³/m) | Materialdan istifadə dərəcəsi |
|---|---|---|---|---|---|---|
| YX76-305-915 | 1000 | 915 | 0,8-1,5 | 106.6–214.1 | 24.46–52.41 | 91,5% |
| YX60-263-790 | — | 790 | 0,8-1,2 | 60.60–83.11 | 41.26–57.32 | 79% |
| YX51-342-1025 | 1250 | 1025 | 0,8-1,2 | İstehsalçı ilə məsləhətləşin | İstehsalçı ilə məsləhətləşin | 82% |
| YX51-250-750 | 1000 | 750 | 0,6-1,2 | — | təqribən. 17,9 (0,8 mm) | 75% |
| YX130-300-600 | 1000 | 600 | 0,8-1,2 | 241.49–441.34 | 36.31–63.95 | 60% |
| YX70-200-600 | 1000 | 600 | 0,8-1,5 | İstehsalçı ilə məsləhətləşin | İstehsalçı ilə məsləhətləşin | 60% |
| YX75-230-690 | 1000/1085 | 690 | 0,8-2,3 | 91.62–142.01 | 23.46–38.98 | 69% |
Beton tökmə zamanı döşəmə öz gücü və sərtliyindən istifadə edərək tikinti yüklərini dəstəkləməlidir. 1,2 mm qalınlığında Q345 poladdan hazırlanmış YX60-263-790 modeli üçün üç diapazonlu davamlı 120 mm qalınlığında kompozit plitə üçün sahilsiz maksimum aralıq 2,65 m-dir. 0,8 mm qalınlığında YX51-250-750 modeli 2,5-3,0 m-lik tətbiq aralığına malikdir.
Bu sahilsiz imkan bir neçə mərtəbədə eyni vaxtda quraşdırmaya imkan verir, mərhələli beton tökməyə və daha sürətli ümumi tikinti ardıcıllığına imkan verir.
Polad döşəmə və beton qabartmalar və kəsmə dirəkləri vasitəsilə birləşərək hərəkət etdikdə, yükdaşıma qabiliyyəti əhəmiyyətli dərəcədə artır. Məsələn, Q235 polad şüaları və 100 mm qalınlığında C30 beton plitəsi ilə YX60-263-790 (1,0 mm qalınlığında) istifadə edən konfiqurasiya 21,71 kN·m əyilmə qabiliyyətinə malikdir. Əvəzində Q345 poladdan istifadə edilərsə, tutum 29,77 kN·m-ə qədər yüksəlir. Digər beton növləri, plitə qalınlığı və polad markaları üçün tutum dəyərləri bu parametrlərdən istifadə etməklə hesablana bilər.
Quraşdırma zamanı bir neçə prosedur diqqət tələb edir. Döşəmə ucları tam nüfuzedici nöqtə qaynaqları olan polad şüalara birləşdirilməlidir. Aralıq birləşmələr göyərtədən keçən saplama qaynağından istifadə edir. Bitişik təbəqələr, xüsusi qıvrım kəlbətinləri istifadə edərək, kabartma nöqtələrində bir-birinə bağlanır. Əyri yerlərdə, kənarları hamar saxlamaq və sinklənmiş örtüyü qorumaq üçün plazma kəsmə tövsiyə olunur.
Orijinal dizayn 305 mm qaynaq aralığını müəyyən edir, lakin bu, piyada hərəkəti və ya beton tökülməsi altında deformasiyanın qarşısını almaq üçün tikinti zamanı azaldıla bilər. Mənfi momentli armatur da çatlamanın qarşısını almaq üçün konstruktiv spesifikasiyalara uyğun olaraq konsollu bölmələrdə quraşdırılmalıdır.
1. Daimi Forma.Döşəmə örtüyü ənənəvi taxta formaları əvəz edir, buna görə quraşdırma, soyma və ya dayaqlara ehtiyac yoxdur. Bu, tikinti işlərinin qrafikini sürətləndirir.
2. Yüksək Güclü Yüngül.Polad istehlakı 0,8 mm qalınlığında təbəqələr üçün təxminən 9-10 kq/m², optimal aralığı 2,5-3,5 m-dir. Döşəmə həm də kompozit döşəmə sistemində dartılma gücləndiricisi kimi fəaliyyət göstərir.
3. Effektiv Ardıcıl İnşaat.Panellər eyni anda bir neçə mərtəbəyə qoyula bilər və beton mərhələlərlə tökülə bilər. Bu, layihənin ümumi vaxtını əhəmiyyətli dərəcədə qısaldır.
4. Rahat Kommunal Marşrutlaşdırma.Açıq qabırğa profili ikincil yivlər və ya kanallar olmadan boruların və naqillərin birbaşa quraşdırılmasına imkan verir.
5. Korroziyaya Müqavimət və Təkrar Emal.Sinklənmiş örtük həm tikinti, həm də xidmət fazalarında pasın qarşısını alır. Polad material xidmət müddətinin sonunda tamamilə təkrar emal edilə bilər.
Aralıq və yük tələbləri üçün:Kəmərsiz aralıq cədvəlləri və kompozit plitə yükü hesablamaları əsasında profil və qalınlığı seçin. Daha ağır yüklər və ya daha uzun məsafələr daha qalın panellər və ya daha yüksək polad markaları tələb edə bilər.
Kommunal marşrutlaşdırma üçün:Açıq qabırğalar boruların və naqillərin çəkilməsini asanlaşdırır, lakin konfliktlərin qarşısını almaq üçün layout möhkəmləndirici yerləşdirmə ilə əlaqələndirilməlidir.
Əyri və ya nizamsız sahələr üçün:Kənar keyfiyyəti və sinklənmiş örtük bütövlüyünü qorumaq üçün kəsmə ilə müqayisədə plazma kəsmə üstünlük verilir.
Qaynaq zamanı:Nöqtə qaynaqları və kəsmə dirəkləri üçün müəyyən edilmiş qaynaq aralığına əməl edin. Tikinti zamanı deformasiyanın qarşısını almaq üçün müvəqqəti olaraq daha sıx məsafədən istifadə oluna bilər, lakin son birləşmələr üçün struktur dizayna riayət edilməlidir.
1.Çoxmərtəbəli və yüksək mərtəbəli polad konstruksiyalar üçün kompozit döşəmə sistemləri.
2.Sənaye müəssisələri və logistika anbarları üçün döşəmə konstruksiyaları.
3.Ticarət kompleksləri və parkinq strukturları da daxil olmaqla, geniş diapazonlu döşəmə layihələri.
4.Sürətli tikinti və mərhələli iş axını tələb edən polad konstruksiya layihələri.
Qapalı profilli örtük ümumiyyətlə daha yaxşı yanğın müqaviməti təklif edir, çünki qabırğalar tam qapalıdır və beton poladı daha tam əhatə edir. Açıq profilli örtük, layihənin yanğın dərəcəsindən asılı olaraq əlavə yanğına qarşı tədbirlər tələb edə bilər. Hər bir profil növü üçün yanğın sınağı nəzərdən keçirilməlidir.
Bəli, bir çox açıq profilli modellər müəyyən aralıq məhdudiyyətləri daxilində sahilsiz quraşdırma üçün nəzərdə tutulmuşdur. Məsələn, 1,2 mm Q345 polad ilə YX60-263-790 üç span davamlı 120 mm plitə üçün sahilsiz 2,65 m-ə qədər uzana bilər. Həmişə istehsalçının aralıq cədvəllərinə və layihənin struktur hesablamalarına istinad edin.
Hər iki örtük korroziyadan qorunma təmin edir, lakin Al-Zn örtüyü adətən yüksək temperaturda və müəyyən korroziyalı mühitlərdə daha yaxşı müqavimət göstərir. Seçim layihənin mühitindən və xidmət müddətinin tələblərindən asılıdır. Al-Zn örtüyü çox vaxt sahil və ya sənaye parametrləri üçün təyin edilir.
Açıq qabırğalar beton bərkidildikdən sonra boruların və naqillərin keçməsi üçün yer təmin edir. Bu, plitədə kanalların kəsilməsi ehtiyacını aradan qaldırır. Bununla belə, möhkəmləndirici çubuqlara müdaxilə etməmək üçün kommunal planı beton tökmədən əvvəl planlaşdırmaq lazımdır.
Profilli polad təbəqələr üçün əsas standart GB/T 12755-2008-dir. Struktur dizaynı adətən GB 55004-2021 və milli standart atlas 05SG522-ni izləyir. İstək əsasında material sertifikatları və yük testi hesabatları təqdim edilə bilər.
Tianjin SENBO Building Materials Technology Co., Ltd. açıq profilli döşəmə örtükləri, yükdaşıyan döşəmə örtükləri, kompozit döşəmə örtükləri və digər metal zərf məhsulları istehsalçısıdır. İstehsal bazamız Çinin Tianjin şəhərində, Jinghai İqtisadi İnkişaf Zonasında yerləşir, avtomatlaşdırılmış istehsal xətləri və dörd mərhələli keyfiyyət yoxlama prosesi ilə təchiz edilmişdir. Fabrikimiz, sertifikatlar, sınaq imkanları və layihə istinadları haqqında ətraflı məlumat üçün lütfən, bizim səhifəmizə daxil olun.Haqqımızdasəhifə və yamühəndis komandamızla əlaqə saxlayın.
