Armatur truss döşəmə örtüyü

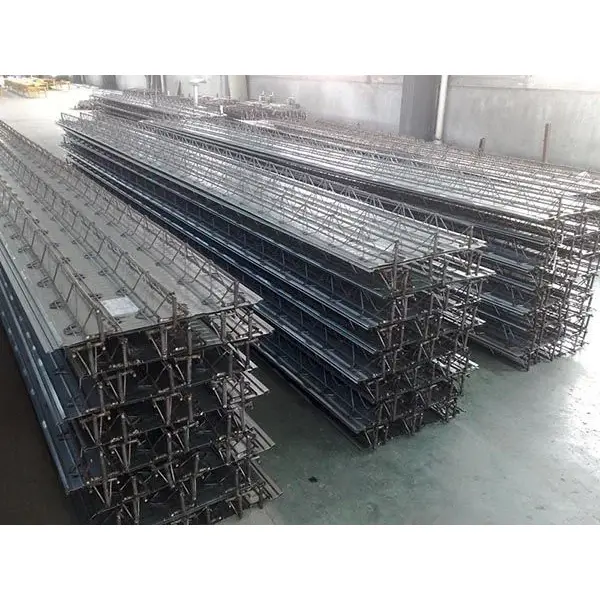

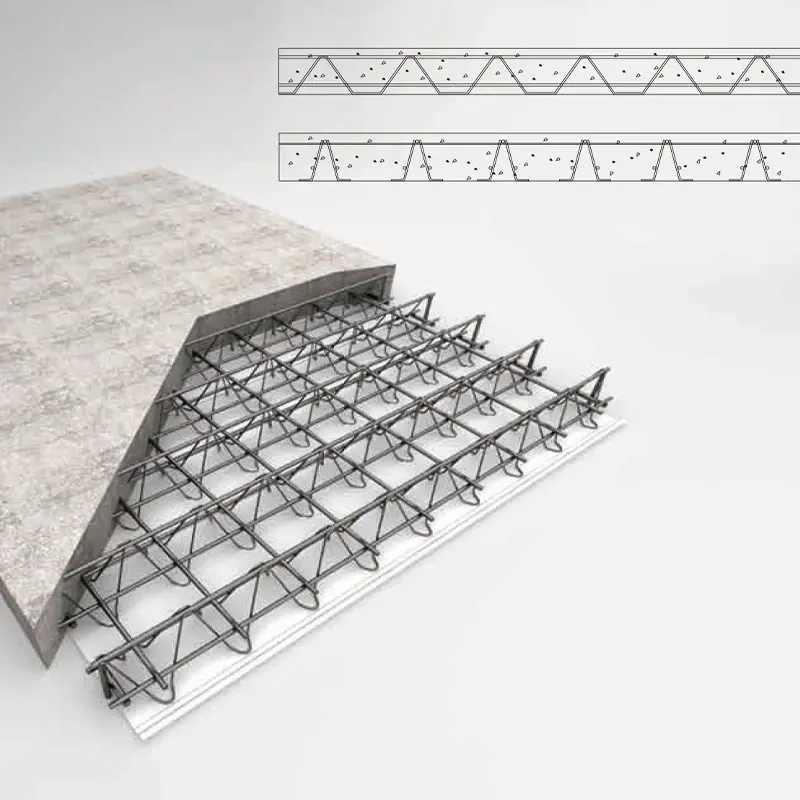

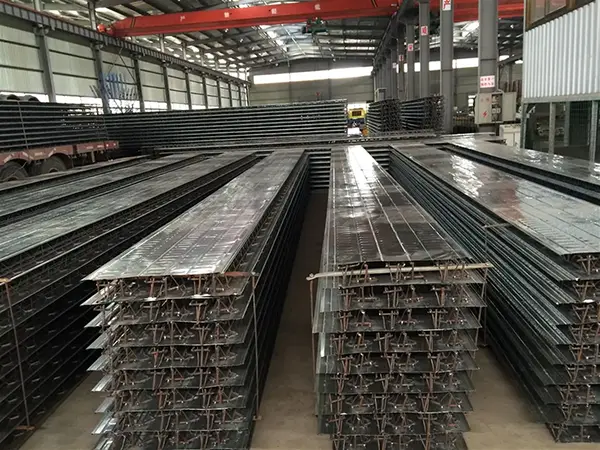

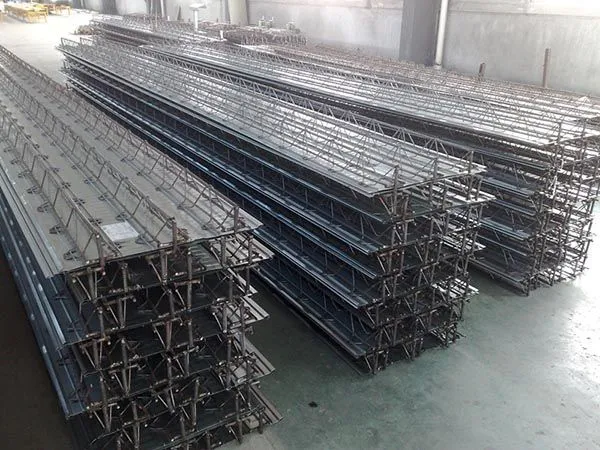

Armatur trussunun döşəmə örtüyü avtomatlaşdırılmış istehsal xəttində polad armatur trussunu alt lövhə ilə birləşdirərək formalaşan kompozit yükdaşıyan paneldir. Truss özü sabit üçbucaqlı bir quruluş yaradaraq, müqavimət nöqtəsi qaynağı ilə birləşdirilən üst akkord çubuqlarından, alt akkord çubuqlarından və veb barlardan ibarətdir. Bu truss daha sonra alt lövhəyə, adətən 0,5 mm qalınlığında sinklənmiş polad təbəqəyə və ya lif-sement lövhəsinə qaynaqlanır.

SENBO Tikinti Materiallarıbu məhsulu polad konstruksiyalı döşəmə örtüklərinin bir hissəsi kimi təqdim edir. Döşəmə örtüyü tikinti zamanı daimi kalıp kimi xidmət edir və daha sonra beton plitələrin struktur performansına kömək edir.

Struktur tərkibi və materialları

Üst və alt akkord çubuqları adətən HRB400 və ya CRB550 poladdan hazırlanır, veb çubuqlar isə adətən HPB300, HRB400 və ya CPB550 poladdan istifadə edir. Şaquli və üfüqi dəstək çubuqları ümumiyyətlə HPB300 və ya HRB400-dür.

Alt kalıp kimi sinklənmiş polad təbəqə istifadə edildikdə, onun qalınlığı 0,5 mm, axma gücü ən azı 250 N/mm², ikitərəfli sinkləmə örtüyünün çəkisi isə ən azı 120 q/m²-dir. Alt təbəqə iki genişlikdə təqdim olunur: Tip A (600 mm) və Tip B (576 mm).

Polad truss hündürlüyü 80 mm-dən 370 mm-ə qədər plitə qalınlığına uyğun olaraq 50 mm-dən 340 mm-ə qədərdir. Üst və alt akkordun diametrləri 6–12 mm, şəbəkə çubuğunun diametri isə 4–8 mm-dir. TD1–TD7 və HB1–HB8 kimi bir neçə məhsul seriyası mövcuddur, TD3-90 çox istifadə edilən modeldir.

Aşağı Forma ilə Məhsulun Təsnifatı

Məhsullar alt qəliblərin növünə görə təsnif edilir. Ənənəvi tip sinklənmiş polad təbəqədən istifadə edir, daimi (çıxarılmayan) tip isə incə məcmu beton və ya fiber-sement lövhəsindən istifadə edir. 23CG56-1 və 23CG56-2 milli standart atlaslarına uyğun olaraq daimi alt qəlib məhsulları yerində qəliblərin çıxarılmasına ehtiyacı aradan qaldırır, alt tərəfin hamar səthini təmin edir və rütubətli və ya təmiz mühitlər, eləcə də asma tavanları olmayan binalar üçün uyğundur.

Real Layihələrdə Performans

1. Super-High-Rise Tətbiq: 140,800 m² Truss Decking

Hazırda tikilməkdə olan super hündürmərtəbəli layihənin ümumi sahəsi 218.000 m²-dir. A qülləsi 39 mərtəbəyə (176,1 m), B qülləsi isə 51 mərtəbəyə (212,4 m) çatır. Layihədə 140,800 m² truss göyərtə sistemləri və 16,100 m² kənar qəliblərdən istifadə edilmişdir. Plitənin qalınlığı 110 mm-dən 150 mm-ə qədər idi və trusslar yüksək tezlikli müqavimətli nöqtə qaynağı ilə hazırlanmışdır.

Ənənəvi tökmə plitələrlə müqayisədə bu üsul qəliblərin quraşdırılmasını, qəliblərin çıxarılmasını və armaturun əl ilə bağlanmasını aradan qaldırdı. Tikinti keyfiyyəti bütün müddət ərzində sabit və etibarlı qaldı.

2. Uzun Aralıq və Böyük Konsol Yoxlama

Zhongguancun AI Elm və Texnologiya Parkı Sərgi Mərkəzi Pekində "sıfır karbonlu bina" pilot layihəsidir. Dörd mərtəbəli polad karkas konstruksiya Seysmik İntensivlik 8 üçün nəzərdə tutulmuşdur. O, maksimum 3,5 m məsafəyə və 8,25 m maksimum konsol uzunluğuna malikdir.

TD3-90 tipli döşəmə örtüyü istifadə edilmişdir, fermanın hündürlüyü 90 mm və plitələrin ümumi qalınlığı 120 mm-dir. Tikinti zamanı maksimum dəstəksiz aralıq 3,0 m idi. 8,25 m konsol zonasında, strukturun təhlükəsizliyini təmin edərək, 1,5‰ yuxarıya doğru kamber yaratmaq üçün orta məsafədə müvəqqəti ikiqat şaquli postlar quraşdırılmışdır.

3. Yanğına və Korroziyaya Müqavimətin Yoxlanması

Armatur tamamilə betonla örtülmüşdür və ənənəvi tökmə plitələrə bənzər yanğına davamlılıq verir. Testlər göstərir ki, 100 mm qalınlığında bir plitə (70 mm yüksəklikdə polad trussa uyğundur) 1,68 saat yanğına davamlılıq dərəcəsinə nail olur. Sinklənmiş polad təbəqə əlavə yanğından mühafizə tələb etmir.

Profilli polad örtükdən istifadə edən kompozit plitələrlə müqayisədə, polad truss döşəmə örtüyü daha yaxşı korroziya müqaviməti təklif edir. Sinklənmiş polad təbəqə xidmət fazasında strukturun daşıyıcılığına kömək etmədiyi üçün pas struktur bütövlüyünü poza bilməz.

4. Tikinti Effektivliyi və Xərc Məlumatları

Zavod istehsalı vahid möhkəmləndirmə aralığını və ardıcıl beton örtüyünün qalınlığını təmin edir. Sahədə armatur bağlama işləri 60%-70% azalıb. Tianjindəki Xiqing Houtai Plot G zirzəmisi layihəsi üçün bu texnologiyadan istifadə tikinti müddətini təxminən 10 gün qısaltdı və ümumi xərclərə 1,972 milyon RMB qənaət etdi. Hər kvadrat metr üçün hərtərəfli xərc ənənəvi kompozit plitələrdən 20% -dən çox aşağı idi.

Bir Baxışda Texniki Spesifikasiyalar

Aşağıdakı parametrlər JG/T 368-2012 sənaye standartına və milli standart atlaslara əsaslanır. Fərdiləşdirmə mövcuddur.

Bu Sistem Niyə İşləyir

1. Fabrikin Hazırlanması Ardıcıllığı təmin edir.Truss, möhkəmləndirmə aralığını vahid və ölçüləri dəqiq saxlayan avtomatlaşdırılmış müqavimət nöqtəli qaynaq vasitəsilə formalaşır. Bu, yerində armatur bağlamasını 60%-70% azaldır və daha davamlı tikinti keyfiyyətinə gətirib çıxarır.

2. Döküm plitələri ilə müqayisə edilə bilən iki istiqamətli sərtlik.Sistem ikitərəfli möhkəmləndirmə ilə tökülmüş dəmir-beton plitələrə bənzər sərtlik təklif edən ikitərəfli plitə kimi dizayn edilə bilər. Seysmik performans ümumiyyətlə profilli polad kompozit plitələrdən daha yaxşıdır.

3. Əlavə örtüklər olmadan yanğına və korroziyaya davamlılıq.Armatur tam olaraq betonla örtüldüyü üçün 100 mm-lik plitə yanğına davamlılıq olmadan 1,68 saat yanğına nail olur. Sinklənmiş təbəqə yalnız kalıp kimi xidmət edir, buna görə korroziya strukturun təhlükəsizliyinə təsir göstərmir.

4. Hamar Soffit və Azaldılmış Plitənin Qalınlığı.Alt tərəfi düzdür. Standart profilli polad döşəmə ilə müqayisədə, eyni aydın tavan hündürlüyünü qoruyarkən plitələrin ümumi qalınlığı 30-50 mm azaldıla bilər ki, bu da döşəmədən mərtəbəyə hündürlüyü azaltmağa kömək edir.

5. Xərc və Cədvəl Faydaları.Forma işləri aradan qaldırılır, dayaqlar minimuma endirilir və çoxmərtəbəli eyni vaxtda tikinti mümkün olur. Alt təbəqə yalnız 0,5 mm polad qalınlığı ilə 96% səth sahəsinin istifadəsinə nail olur və material istehlakını azaldır.

Dizayn və Quraşdırma Mülahizələri

İki tərəfli plitə dizaynı üçün:Armatur truss döşəməsi eninə istiqamətdə əlavə möhkəmləndirmə əlavə etməklə ikitərəfli plitə kimi dizayn edilə bilər. Struktur mühəndisi ilə panelin yerləşdirilməsi və dəstək şərtlərinin dizayn fərziyyələrinə uyğun olduğunu təsdiqləyin.

Daimi alt kalıp tətbiqləri üçün:Asma tavan olmadan hamar bir alt tərəf tələb olunduqda, incə məcmu beton və ya lifli sement taxtasını seçin. Ətraf mühitin seçilmiş alt kalıp materialı üçün uyğun olduğunu yoxlayın.

Uzun konsollar üçün:Zhongguancun layihəsində göstərildiyi kimi, ikiqat dirəklərin yuxarıya doğru kamberi induksiya etmək üçün istifadə edildiyi kimi müvəqqəti dayaqlara ehtiyac ola bilər. Faktiki konsol uzunluğuna və tikinti yüklərinə əsaslanaraq əyilmə və kamber tələblərini hesablayın.

Quraşdırma zamanı:Bütün qovşaqlarda və dayaqlarda qaynaq keyfiyyətini təmin edin. Göstərilən qaynaq aralığına və elektrod təzyiqinə əməl edin. Sinklənmiş təbəqələr üçün örtüyə zərər verə biləcək həddindən artıq istidən çəkinin. Sahədə uzun müddət saxlanılırsa, panelləri nəmdən qoruyun.

Tipik Tətbiqlər

1.Hündür və super hündürmərtəbəli polad konstruksiyalar üçün döşəmə və dam sistemləri.

2.Uzun məsafəli və böyük konsollu döşəmə konstruksiyaları.

3.Sənaye müəssisələrində və logistika anbarlarında əməliyyat platformaları və döşəmələr.

4.Nəmlik müqaviməti, korroziyaya davamlılıq və ya təmiz otaq mühiti tələb edən binalar, burada daimi alt qəliblərin tövsiyə olunduğu yerlər.

Tez-tez verilən suallar

1. Armatur truss döşəməsi profilli polad təbəqə kompozit plitələri ilə necə müqayisə olunur?

Profilli polad təbəqə kompozit plitələr həm forma, həm də dartılma gücləndiricisi kimi polad göyərtəyə əsaslanır. Armatur truss döşəməsi struktur möhkəmləndirilməsi üçün ayrıca polad trussdan istifadə edir, buna görə də alt təbəqə yalnız kalıp kimi xidmət edir. Bu o deməkdir ki, alt təbəqə daha incə ola bilər (0,5 mm) və korroziya struktur qabiliyyətinə təsir göstərmir. Plitənin alt tərəfi də daha düzdür.

2. Daimi alt kalıp sisteminin üstünlüyü nədir?

Daimi dib forması (incə məcmu beton və ya lif-sement lövhəsi) beton bərkidildikdən sonra qəliblərin zolaqlanması ehtiyacını aradan qaldırır. Asma tavan olmadan açıq qala bilən hamar, təmiz alt tərəfi təmin edir. Bu, xüsusilə nəmli, təmiz və ya memarlıq tətbiqlərində faydalıdır.

3. Armatur truss örtüyü iki tərəfli plitələr üçün istifadə edilə bilərmi?

Bəli. Transvers armatur əlavə etməklə və panel dayaqlarını buna uyğun dizayn etməklə, sistem tökmə plitə kimi iki tərəfli plitə davranışına nail ola bilər. Dizayn panelin ölçülərini və truss istiqamətini nəzərə almalıdır.

4. Tikinti zamanı hansı müvəqqəti dəstəyə ehtiyac var?

Dəstək tələbləri truss hündürlüyündən, plitənin qalınlığından və aralığından asılıdır. Təxminən 3 m-ə qədər olan tipik aralıqlar üçün heç bir müvəqqəti dəstəyə ehtiyac olmaya bilər. Daha uzun aralıqlar və ya konsollar üçün müvəqqəti postlar və ya dayaqlar istifadə olunur. İstehsalçının span cədvəlləri və struktur mühəndisinin hesablamaları dəqiq təşkili müəyyən etməlidir.

5. Armatur truss döşəməsinin örtülməsini hansı standartlar tənzimləyir?

Əsas sənaye standartı JG/T 368-2012 "Steel Truss Floor Decking"dir. Dizayn istinadlarına 22G522-1 və 23CG56-1/2 milli standart atlasları daxildir. Material və qaynaq testi bu sənədlərdəki tələblərə uyğundur.
