Louvered Perforated Level

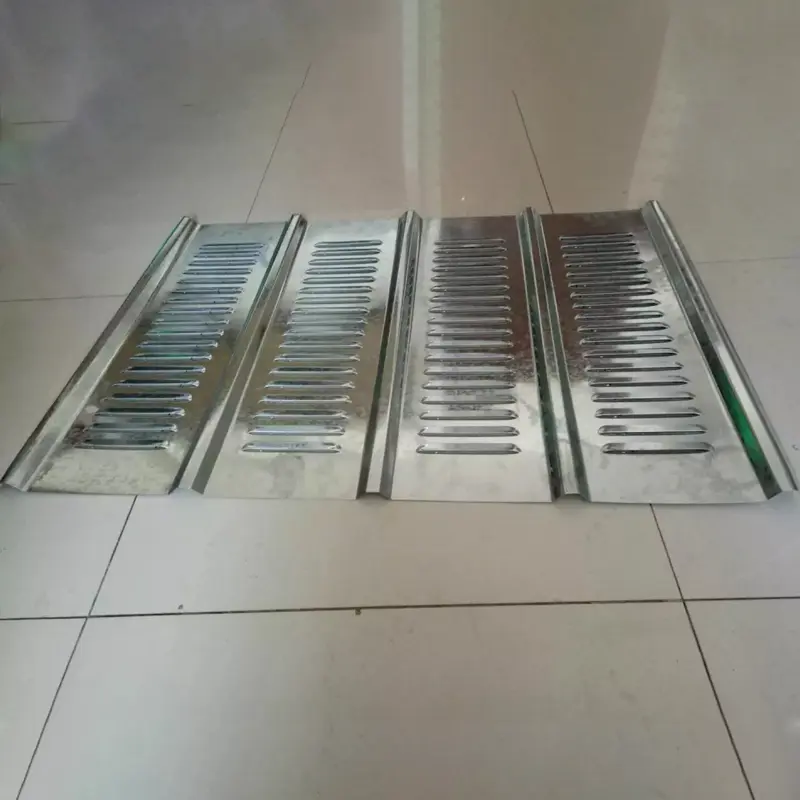

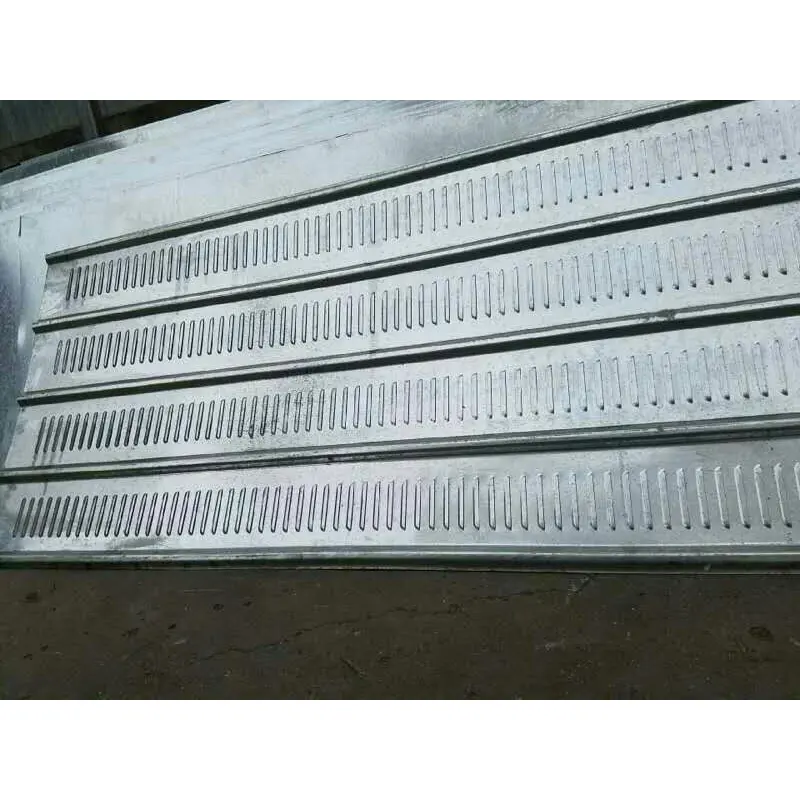

Louvered Perforated Sheet, bucaqlı, panjur kimi açılışların strukturunu yaratmaq üçün yüksək sürətli dəqiqlikli ştamplama avadanlığından istifadə edərək metal təbəqələrin emalı ilə yaradılmış funksional memarlıq panelləridir. Standart perforasiya edilmiş panellərdən fərqli olaraq (onlarda dairələr və ya kvadratlar kimi düz deşiklər var), panjurlu perforasiya edilmiş panellər bucaqlı panjurlara malikdir. Bu dizayn üfüqi görmə xəttini maneə törətməklə yanaşı, diaqonal kanallar vasitəsilə havanın axmasına imkan verir və bununla da "havalandırılmış, lakin qeyri-şəffaf" effekt əldə edir.

Əsas material seçimi

Əməliyyat mühitindən və performans tələblərindən asılı olaraq aşağıdakı materiallar seçilə bilər:

Q235 Sinklənmiş Polad:Tikintidə ən çox yayılmış material. Səthlər soyulmadan və paslanmadan 500 saatlıq duz püskürtmə sınağına tab gətirərək isti daldırma sinkləmə və elektrostatik toz boya ilə (örtmə qalınlığı ≥60μm) işlənir. Test standartı: ASTM B117 / ISO 9227. Laboratoriya hesabatları sorğu əsasında təqdim olunur.

304 Paslanmayan Polad:Yüksək korroziyaya davamlılıq tələb edən açıq mühitlər və ya dekorativ layihələr üçün istifadə olunur.

Alüminium ərintisi:Çəki məhdudiyyətləri olan və ya alüminium-maqnezium-manqan dam örtüyü panelləri ilə uyğunluq tələb edən layihələr üçün istifadə olunur.

İstehsal prosesi və spesifikasiyalar:Yüksək sürətli, dəqiq, tam avtomatlaşdırılmış zımbalama xətlərindən istifadə etməklə istehsal edilən sistem perforasiya edilmiş rəngli örtüklü polad rulonlar, alüminium rulonlar və paslanmayan polad təbəqələr də daxil olmaqla müxtəlif materialları dəstəkləyir. Standart qalınlıqlar 0,5 mm ilə 2,0 mm arasında dəyişir (nazik təbəqələr: 0,5-1,0 mm; qalın təbəqələr: 1,0-2,0 mm). Tipik panjur bucaqları 45°-60°, açıq sahə nisbəti 40%-60% təşkil edir. Standart vərəq ölçüləri 1000×2000mm və 1250×2500mm; istəyə uyğun ölçülər mövcuddur.

Səthi müalicə:Sinklənmiş polad təbəqələr elektrostatik toz boya ilə tamamlana bilər. Rənglər RAL standartlarına uyğun olaraq hazırlanır (ümumi rənglərə tünd boz, açıq boz, kral mavisi və tünd yaşıl daxildir).

Performans Təsdiqi

1. Akustik Performans – Laboratoriyada Ölçülmüş Səs-küyün Azaldılması

Perforasiya edilmiş panjur panellərinin akustik performansı konkret eksperimental məlumatlar ilə təsdiqlənir. Milli Cheng Kung Universitetinin (Tayvan) Memarlıq Akustika Laboratoriyası tərəfindən mikro perforasiya edilmiş üfüqi panjur panelləri üzərində aparılan sistematik tədqiqatlar göstərdi ki, orta səs-küy azaldılması minimum 4dB ilə maksimum 15dB arasında dəyişir. Akustik performansa təsir edən əsas dəyişənlərə panjur uzunluğu, panjur qalınlığı, struktur konfiqurasiya (birtərəfli və ikitərəfli perforasiya), panjur bucağı və panjur aralığı daxildir.

2. Havalandırma və Külək Müqaviməti – Külək Müqaviməti 30%-dən çox azalıb

Perforasiya edilmiş panjur panelləri təbii ventilyasiyanı və panjurlardakı bucaqlı perforasiya vasitəsilə təzyiqin azaldılmasını asanlaşdırır, küləyin müqavimətini effektiv şəkildə azaldır. Tikinti yığımında istifadə edildikdə, külək yükünün müqayisəli hesablamalarına əsaslanaraq, panjurlu hava axını dizaynı ənənəvi bərk maneələrlə müqayisədə küləyin müqavimətini 30%-dən çox azaldır. Panellər müvafiq tikinti kodlarına (məsələn, GB 50009 / EN 1991) uyğun olaraq yerli külək yükü tələblərinə cavab vermək üçün nəzərdə tutulmuşdur, faktiki performans struktur hesablamaları və layihəyə uyğun külək yükü qiymətləndirmələri ilə təsdiq edilmişdir. Bu, onları tayfuna meylli və küləkli sahil bölgələri üçün uyğun edir.

3. Korroziya və Hava Müqaviməti – 500 Saatlıq Duz Sprey Testi

Delikli panjur panellərinin korroziyaya davamlılığı ikili proses sistemi vasitəsilə təmin edilir: isti daldırma sinkləmə, sonra elektrostatik toz örtük. Sinklənmiş əsas təbəqə yüksək temperaturda qurudulmuş açıq havada keyfiyyətli polyester toz örtüklə (≥60μm qalınlığında) birləşdirilir. Panellər ASTM B117 / ISO 9227-yə uyğun olaraq soyulmadan və paslanmadan 500 saatlıq duz püskürtmə sınağına tab gətirə bilir. Üçüncü tərəf sınaq hesabatları sorğu əsasında əldə edilə bilər və normal ətraf mühit şəraitində açıq havada xidmət müddəti 5-10 il qiymətləndirilir.

4. Mexaniki və istehsal xüsusiyyətləri

Q235 sinklənmiş poladdan hazırlanmış material əla sıxılma gücü təklif edir, panjur ştamplama prosesi isə yüksək ölçülü dəqiqliyi təmin edir. Dəmiryol tranzit tətbiqlərində (ventilyasiya və yağışa davamlı panjurlar) konstruksiya hava axını və hava şəraitinin qorunmasını tarazlaşdırmaq üçün önə baxan perforasiya edilmiş panjur panellərini arxa yağış blokları ilə birləşdirir. Motorlu avadanlığın güc bölmələri üçün səs-küyü azaltmaq üçün panjur strukturuna 5-10 mm səs uducu material tətbiq oluna bilər.

5. Təsdiqlənmiş Tətbiq Ssenariləri

Böyük miqyaslı ictimai binaların dekorasiyası və səs udma:Bu Louvered Perforated Sheet hava limanları, dəmir yolu stansiyaları, stadionlar, sərgi mərkəzləri və metro stansiyaları kimi böyük layihələrdə bəzək və akustik müalicə üçün istifadə olunur.

Tikinti anbarı:Lövhəli perforasiya edilmiş yığıncaq, yerində qaynaq ehtiyacını aradan qaldıraraq, boltli montaja malik modul dizayna malikdir. 5 dəfədən çox təkrar istifadəni dəstəkləyir və 95% poladdan təkrar emal dərəcəsinə malikdir.

Avadanlığın Havalandırması və İstilik Yayılması:Avadanlıqların qapaqları üçün istilik yayma panelləri kimi istifadə edilən bu panjurlar adətən paslanmayan poladdan, sinklənmiş poladdan və ya alüminiumdan (qalınlıq: 0,8-2 mm) hazırlanır və toz və sıçrayışdan qorunma təklif edərkən effektiv havalandırma və istilik yayılmasını təmin edir.

Əsas Xüsusiyyətlərə Baxış

Aşağıda sadalanan bütün parametrlər zavod standart istehsalına və ya istinad edilən sınaqlara əsaslanır. Xüsusi layihə tələblərinə cavab vermək üçün fərdiləşdirmə mövcuddur.

Əsas Üstünlüklər

1. Görünüşsüz havalandırma (Unikal funksionallıq).Bucaqlı panjur dizaynı ön tərəfdən baxdıqda üst-üstə düşmə yaradır, təbii hava axınına imkan verir və ventilyasiya və istilik yayılması ilə məxfiliyin qorunmasını balanslaşdırır. Vizual skrininq panel səthinə perpendikulyar 1 metr məsafədə ölçülür.

2. Təsdiqlənmiş Akustik Performans (4–15 dB azalma).Laboratoriya testləri səs-küyün orta hesabla 4-15 dB azaldığını təsdiqləyir; səs uducu pambıq və ya mikro perforasiya edilmiş panellər əlavə etməklə performansı daha da artırmaq olar.

3. Korroziyaya Müqavimət və Davamlılıq (500 Saatlıq Duz Sprey Yoxlama).İkiqat antikorroziyadan qorunma (isti daldırma sinkləmə və elektrostatik toz örtük) ASTM B117 / ISO 9227 standartına uyğun olaraq 500 saatlıq duz püskürtmə sınağından sonra soyulma və paslanmanı təmin etmir; açıq havada xidmət müddəti 5-10 il.

4. Modul montaj və təkrar istifadə.Boltli birləşmələrlə modul dizaynı yerində qaynaq ehtiyacını aradan qaldırır; panellər ən azı beş dəfə təkrar istifadə edilə bilər, poladdan təkrar emal nisbəti 95% təşkil edir.

5. Çevik Material və Spesifikasiyanın Fərdiləşdirməsi.Q235 sinklənmiş polad, paslanmayan polad və alüminium kimi müxtəlif materiallarda mövcuddur; boşqab qalınlığı, ölçüləri və rəngləri xüsusi layihə tələblərinə cavab vermək üçün fərdiləşdirilə bilər.

Tətbiq Ssenariləri

1.Hava limanları, dəmiryol vağzalları, stadionlar, sərgi mərkəzləri və metro stansiyaları kimi böyük ictimai binalar üçün dekorativ və səs uducu sistemlər.

2.Yol işləri, metro qazıntıları və yaşayış evlərinin təmiri üçün tikinti sahəsinin yığılması (küləyə müqavimət və təzyiqin azaldılması tələb olunur).

3.Sənaye müəssisələri və avadanlıq otaqları üçün havalandırma, istilik yayılması və tozdan mühafizə.

4.Bələdiyyə yolları və sənaye zonaları üçün səs-küy maneələri (səs uducu materiallarla birləşdirildikdə).

5.İnteqrasiya edilmiş memarlıq kölgələmə və havalandırma panjur sistemləri.

Niyə perforasiya edilmiş panjur panellərini seçməlisiniz?

Memarlıq bəzək, tikinti yığımı və ya səs-küyün azaldılması layihələri üçün ventilyasiya və ekranlaşdırmanı tarazlayan funksional panel axtarırsınız? Q235 sinklənmiş poladdan və ya paslanmayan poladdan hazırlanmış bu panellər dəqiq möhürlənmiş, 45°–60° bucaqlı panjurlara malikdir. Onlar 90%-dən çox vizual skrininq (1 m perpendikulyar görünüşdə ölçülür) təmin etməklə yanaşı, təbii ventilyasiya və təzyiqin azaldılmasını təmin edir, bərk panellərlə müqayisədə 30%-dən çox daha az küləyə qarşı müqavimət göstərir. Akustik laboratoriya sınaqları səs-küyün 4-15 dB azaldılmasını təsdiqləyir, 500 saatlıq duz çiləyici testləri (ASTM B117 / ISO 9227) onların korroziyaya davamlılığını təsdiqləyir; modul dizayn təkrar istifadəyə imkan verir. Böyük ictimai binalarda dekorativ səsin udulmasından tutmuş şəhər yol işləri üçün küləyə davamlı yığılmaya qədər, sübut edilmiş performans məlumatları ilə dəstəklənən perforasiya edilmiş panjur panelləri səs-küyün azaldılması və küləyin müqaviməti ilə yanaşı, "görünməz havalandırma" təmin edən etibarlı həll təklif edir.

Tez-tez verilən suallar

1. Duz püskürtmə testi üçün hansı standartlardan istifadə olunur?

Biz tozla örtülmüş panellərimizi ASTM B117 və ya ISO 9227 standartlarına uyğun olaraq 500 saat sınaqdan keçiririk. Nəticələri yoxlamaq üçün sorğu əsasında üçüncü tərəfin test hesabatları mövcuddur.

2. 90% vizual skrininq necə ölçülür?

Vizual skrininq dərəcəsi panel səthinə perpendikulyar olan 1 metr məsafədə ölçülür. Normal baxış bucaqları altında bucaqlı panjurlar üst-üstə düşür ki, üfüqi görmə xəttinin 90%-dən çoxunu bloklayır və eyni zamanda hava axınına icazə verir.

3. Panellər yüksək küləkli ərazilərdə istifadə edilə bilərmi?

Bəli. Qapaqlı dizayn bərk panellərlə müqayisədə külək yükünü 30%-dən çox azaldır. Panellərin və dayaq strukturunun adekvat dizayn edilməsini təmin etmək üçün müvafiq kodlara (məsələn, GB 50009 və ya EN 1991) uyğun olaraq layihəyə aid külək yükü hesablamalarını həyata keçiririk.

4. Louvered perforasiya panelləri üçün hansı materiallar mövcuddur?

Q235 sinklənmiş polad, 304 paslanmayan polad və alüminium ərintisi təklif edirik. Seçim korroziya tələblərinə, çəki məhdudiyyətlərinə və estetik üstünlüklərə bağlıdır. Bütün materiallar müxtəlif RAL rənglərində tozla örtülmüş ola bilər.

5. Sifariş verməzdən əvvəl nümunələr və ya sınaq hesabatları təqdim edirsiniz?

Bəli, sorğu əsasında qiymətləndirmə üçün nümunə panelləri təqdim edə və müvafiq sınaq hesabatlarını (duz spreyi, akustik, mexaniki) paylaşa bilərik. Mühəndislik komandamız həmçinin xüsusi layihəniz üçün texniki məsləhət təklif edir.

6. Panellər necə quraşdırılır?

Panellər, yerində qaynaq ehtiyacını aradan qaldıraraq, modul boltlu montaj üçün nəzərdə tutulmuşdur. Bu, daha sürətli quraşdırmaya və asan sökülməyə imkan verir və panellər bir neçə dəfə təkrar istifadə edilə bilər.
