Perforasiya edilmiş qaya yunu kompozit panel, qaya yun nüvəsini perforasiya edilmiş üzlük təbəqə ilə birləşdirən metal üzlü sendviç paneldir.SENBO Tikinti Materiallarıbu məhsulu ictimai yerlər, sənaye müəssisələri və avadanlıq otaqları kimi akustik udma və yanğın təhlükəsizliyinin birlikdə həll edilməli olduğu tətbiqlər üçün təmin edir.

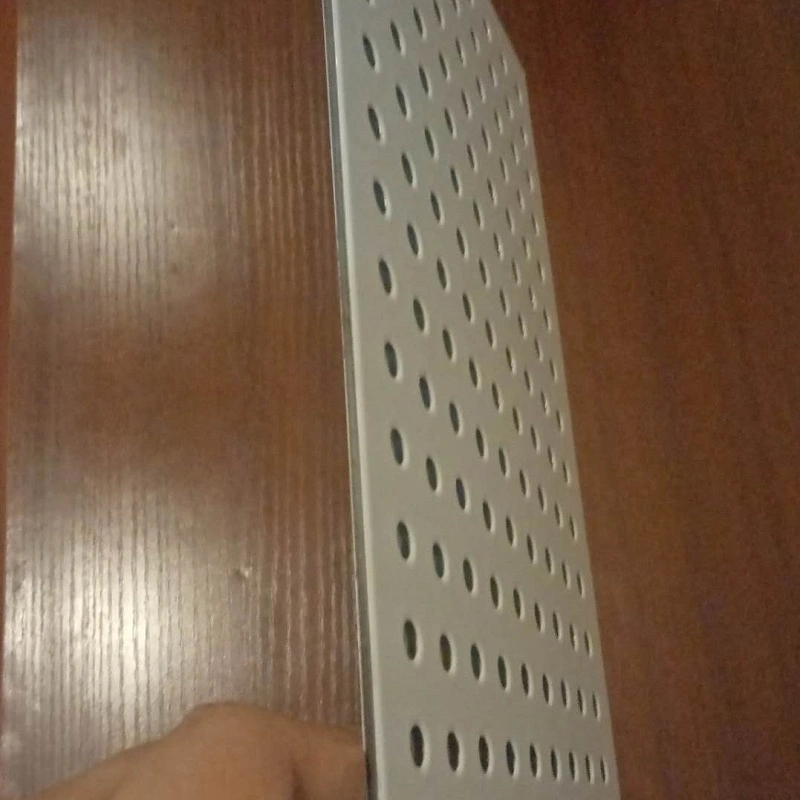

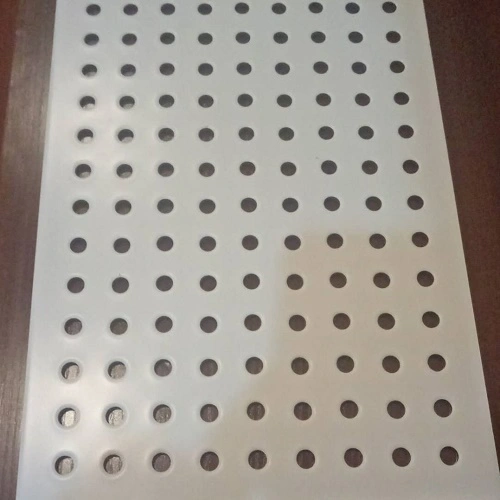

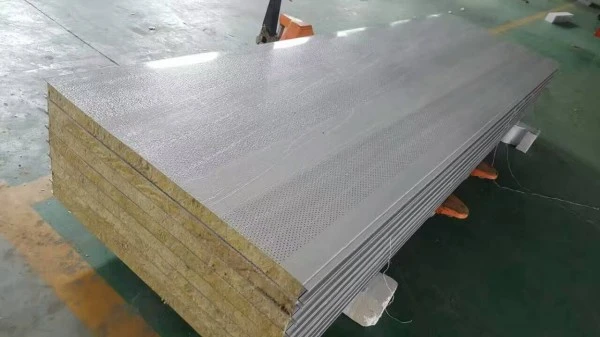

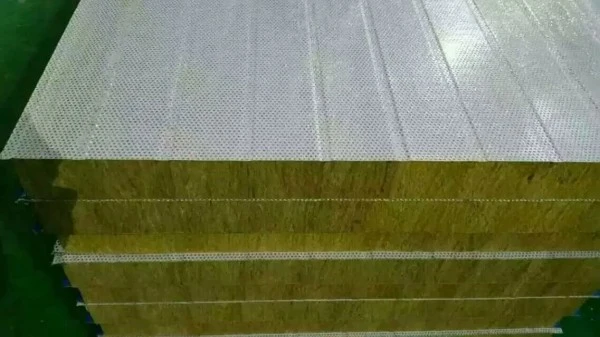

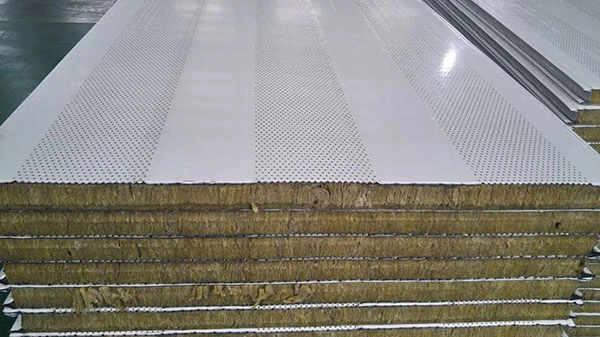

Panel yüksək möhkəmlikli poliuretan köpükləndirici vasitəsi ilə iki metal üzlük arasında bağlanmış daş yun nüvəsindən ibarətdir. Xarici üz təbəqəsi xüsusi diafraqma ölçüləri və açıq sahələr yaratmaq üçün dəqiq avadanlıqla perforasiya edilmişdir. Daxili arxa təbəqə möhkəmdir və struktur dəstəyi təmin edir. Səs dalğaları deşiklərdən daxil olur və daş yun lifləri tərəfindən udulur, sürtünmə və viskoz təsirlər vasitəsilə səs enerjisini istiliyə çevirir.
Daş yununun nüvəsi 80-120 kq/m³ sıxlığa malikdir, lif oriyentasiyası panelin səthinə perpendikulyardır. Üzlük materialları adətən rənglə örtülmüş polad və ya sinklənmiş poladdır, qalınlığı 0,4-0,8 mm və fərdiləşdirmə mövcuddur. Perforasiya nümunələri və çuxurların diametri xüsusi akustik dizayn tələblərinə cavab vermək üçün tənzimlənə bilər.
Məhsul GB/T 23932 (tikinti istifadəsi üçün metal üzlü qaya yun sendviç panelləri) və JC/T 869 (metal üzlü qaya yun və şlak yun sendviç panelləri) standartlarına uyğundur. Bu standartlar materialın keyfiyyətinə və panelin tikintisinə dair əsas tələbləri müəyyən edir.
Səs udma mexanizmi perforasiya edilmiş üzlük və məsaməli qaya yununun nüvəsinə əsaslanır. Perforasiya dərəcəsi 20% -dən çox olduqda, sonrakı artımlar absorbsiyaya məhdud təsir göstərir və performans əsasən qaya yununun özündən asılıdır.
Empedans boru metodu (ISO 10534-2) və reverberasiya otağı metodu (ISO 354) istifadə edərək ölçmələr göstərir ki, perforasiya edilmiş metal və qaya yun konstruksiyasının Səs-küyün azaldılması əmsalı (NRC) 0,8-dən çox ola bilər. Laboratoriya şəraitində yüksək performanslı konfiqurasiyalar 0,90-0,95-ə çatmışdır. Faktiki performans panelin xüsusi konfiqurasiyasına, montaj üsuluna və panelin arxasında hər hansı bir hava boşluğunun mövcudluğuna bağlıdır.
Daş yununun nüvəsi A sinfi (yanmaz) dərəcəsi olan qeyri-üzvi lifli materialdır. 1000°C-dən yuxarı temperaturda struktur bütövlüyünü qoruyur. Panel ciddi yanğın təhlükəsizliyi tələbləri olan ictimai binalar üçün uyğundur. Daş yununun nüvəsi həmçinin 0,035-0,043 Vt/(m·K) istilik keçiriciliyinə malikdir və səs udma ilə yanaşı, istilik izolyasiyasını da təmin edir.
Daş yun nüvəsinin hidrofobikliyi ən azı 98%, nəmlik isə 0,5% və ya daha azdır. Bu xüsusiyyətlər panelin xidmət müddəti ərzində nəm, kif, çürük və həşərat zərərlərinə qarşı durmağa kömək edir.
Aşağıdakı parametrlər standart istehsala və müvafiq sınaq standartlarına əsaslanır. Test hesabatları istək əsasında mövcuddur.
| Performans göstəricisi | Parametr/Spesifikasiya | Qeydlər / Standart Əsas |
|---|---|---|
| Üzlük materialı | Rəngli polad / Sinklənmiş polad / Al-Zn örtüklü polad | Qalınlığı 0,4-0,8 mm, fərdiləşdirilə bilər |
| Əsas material | Daş yun (homogen qeyri-üzvi tip) | Sıxlıq 80–120 kq/m³ |
| Əsas Qalınlığı | 50/75/80/100/120/150/175/200 mm | Özelleştirilebilir |
| Panel Perforasiya dərəcəsi | ≥20% (tövsiyə olunur) | 20% -dən yuxarı, udulmaya təsiri cüzi olur |
| Ümumi deşik diametri | Özelleştirilebilir | Layihəyə görə hazırlanmış naxış və diametr |
| Effektiv Genişlik | 450–1000 mm (panel növünə görə dəyişir) | məsələn, Model 950, Model 1150 |
| Yanğın dərəcəsi | A sinfi (yanmaz) | Müvafiq standartlara cavab verir |
| İstilik keçiriciliyi | 0,035–0,043 Vt/(m·K) | Daş yun nüvəsi |
| Səs-küyün azaldılması əmsalı (NRC) | ≥0,8 (tipik); optimallaşdırılmış konfiqurasiyalar üçün 0,90-0,95-ə qədər | ISO 354 / ISO 10534-2 ilə ölçülür |
| Yanğına davamlılıq həddi | ≥1000°C | Əsas maddi mülkiyyət |
| Hidrofobiklik | ≥98% | |
| İcra standartları | GB/T 23932, JC/T 869 | Metal üzlü qaya yun sendviç panelləri |
1. Təsdiqlənmiş Akustik Absorbsiya.NRC tipik konfiqurasiyalarda 0,8-i keçir və optimallaşdırılmış montajlarda 0,95-ə çata bilər. Bu, paneli sənaye və ictimai yerlərdə əks-səda və səs-küyü azaltmaq üçün uyğun edir.
2. A sinfi Yanğın Təhlükəsizliyi.Daş yununun nüvəsi yanmazdır və 1000°C-dən yuxarı sabitliyi saxlayır, ictimai binalarda yanğın təhlükəsizliyinə töhfə verir.
3. Kombinə edilmiş istilik izolyasiyası.0,035–0,043 Vt/(m·K) istilik keçiriciliyi panelin həm akustik, həm də istilik funksiyalarını yerinə yetirməsi, ayrı-ayrı izolyasiya təbəqələrinə ehtiyacı azaltmaq deməkdir.
4. Rütubət və Kalıba qarşı Müqavimət.Ən azı 98% hidrofobikliyi ilə panel nəmə, kif, çürük və həşərat zərərlərinə qarşı dayanır, müxtəlif iqlimlərdə uzunmüddətli istifadəni dəstəkləyir.
5. Davamlı Keyfiyyət üçün Zavod Laminasiyası.Əsas və üzlüklər avtomatlaşdırılmış avadanlıqdan istifadə edilərək yapışdırılır, bu da yerində laminasiya ilə müqayisədə ardıcıl yapışma gücünü və panelin möhkəmliyini təmin edir.
Akustik dizayn üçün:Hədəf tezlik diapazonuna əsasən perforasiya nümunəsini, çuxur diametrini və açıq sahəni təyin edin. Panelin arxasındakı hava boşluğu aşağı tezlikli udma qabiliyyətini yaxşılaşdıra bilər; optimal nəticələr üçün akustika mütəxəssisinə müraciət edin.
Yanğına davamlı qurğular üçün:Panel konfiqurasiyasının tələb olunan yanğın müqavimətinə cavab verdiyini və bütün dəstəkləyici komponentlərin yanğın təhlükəsizliyi planına uyğun olduğunu təsdiq edin.
Yüksək rütubətli ərazilər üçün:Quraşdırma zamanı nəmin daxil olmasının qarşısını almaq üçün panelin kənarlarının və birləşmələrinin düzgün şəkildə bağlandığından əmin olun. Hidrofobik nüvə müqavimət təmin edir, lakin düzgün detallar hələ də lazımdır.
Quraşdırma zamanı:Delikli üzlüklərə zərər verməmək üçün panelləri diqqətlə idarə edin. Bərkitmə və birgə müalicə üçün istehsalçının tövsiyələrinə əməl edin. Səthi cızıqlardan və zərbələrdən qoruyun.
1.İdman meydançaları, teatrlar və konsert salonları kimi ikili akustik və yanğın təhlükəsizliyi tələbləri olan ictimai binalar.
2.Səs-küyün azaldılması tələb olunan sənaye qurğuları və avadanlıq otaqları.
3.Kitabxanalar, konfrans otaqları və səsyazma studiyaları kimi akustik cəhətdən həssas məkanlar.
4.Hava limanı terminalları və yüksək sürətli dəmir yolu stansiyaları da daxil olmaqla nəqliyyat qovşaqları üçün səs uducu tavan və divar sistemləri.
Perforasiya dərəcəsi 20% -dən aşağı olduqda, onun artırılması daha çox səs dalğalarının qaya yununun nüvəsinə çatmasına imkan verərək səsin udulmasını yaxşılaşdırır. 20% -dən yuxarı, təsir cüzi olur və udma ilk növbədə qaya yununun sıxlığı və qalınlığından, həmçinin montaj konfiqurasiyasından asılıdır.
Panellər ilk növbədə daxili istifadə üçün nəzərdə tutulmuşdur. Xarici tətbiqlər üçün üzlük materialı və örtük açıq hava şəraiti üçün seçilməlidir və panelin kənarları və birləşmələri nəmdən əlavə qorunmalıdır. Xarici spesifikasiyalar üçün istehsalçı ilə məsləhətləşin.
Empedans borusu metodu (ISO 10534-2) normal insidentdə səsin udulmasını ölçür və materialları müqayisə etmək üçün uyğundur. Reverberasiya otağı metodu (ISO 354) diffuz sahə şəraitində udulmanı ölçür ki, bu da real otaq performansını daha yaxşı əks etdirir. Panelin akustik xüsusiyyətlərini qiymətləndirmək üçün hər iki üsuldan istifadə olunur.
Deliklərdən tozu təmizləmək üçün yumşaq bir fırça və ya fırça əlavəsi ilə vakuumdan istifadə edin. Panel xüsusi yaş təmizləmə üçün nəzərdə tutulmayıbsa, perforasiya edilmiş səthdə su və ya maye təmizləyicilərdən istifadə etməkdən çəkinin. Deliksiz üzlük yumşaq yuyucu vasitə ilə silinə bilər.
Lütfən, panelin qalınlığını, üzlük materialını, perforasiya dərəcəsini və naxışını, nüvənin sıxlığını, tələb olunan NRC-ni və panellərin divar və ya tavanda istifadə edilib-edilməyəcəyini göstərin. Həmçinin layihənin yerini və hər hansı yanğın reytinqi və ya nəmə davamlılıq tələblərini daxil edin.
Tianjin SENBO Building Materials Technology Co., Ltd. perforasiya edilmiş qaya yundan kompozit panellər, modul təmiz otaq divar panelləri, təmiz otaq panelləri və digər metal zərf məhsulları istehsalçısıdır. İstehsal bazamız Çinin Tianjin şəhərində, Jinghai İqtisadi İnkişaf Zonasında yerləşir, avtomatlaşdırılmış istehsal xətləri və dörd mərhələli keyfiyyət yoxlama prosesi ilə təchiz edilmişdir. Fabrikimiz, sertifikatlar, sınaq imkanları və layihə istinadları haqqında ətraflı məlumat üçün lütfən, bizim səhifəmizə daxil olun.Haqqımızdasəhifə və yamühəndis komandamızla əlaqə saxlayın.
