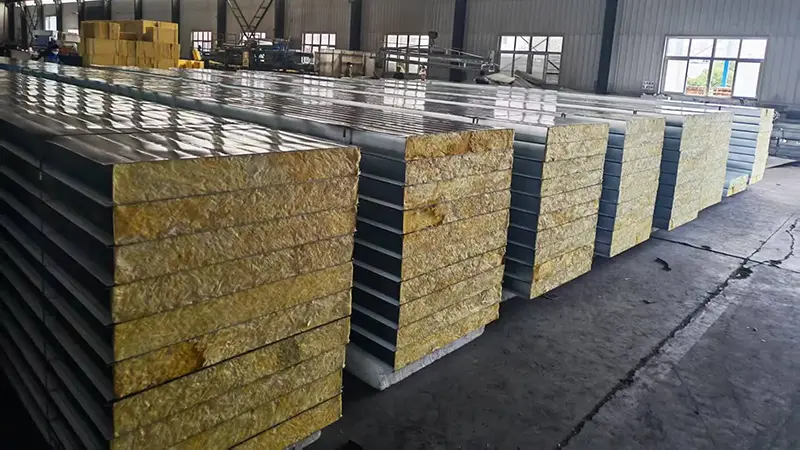

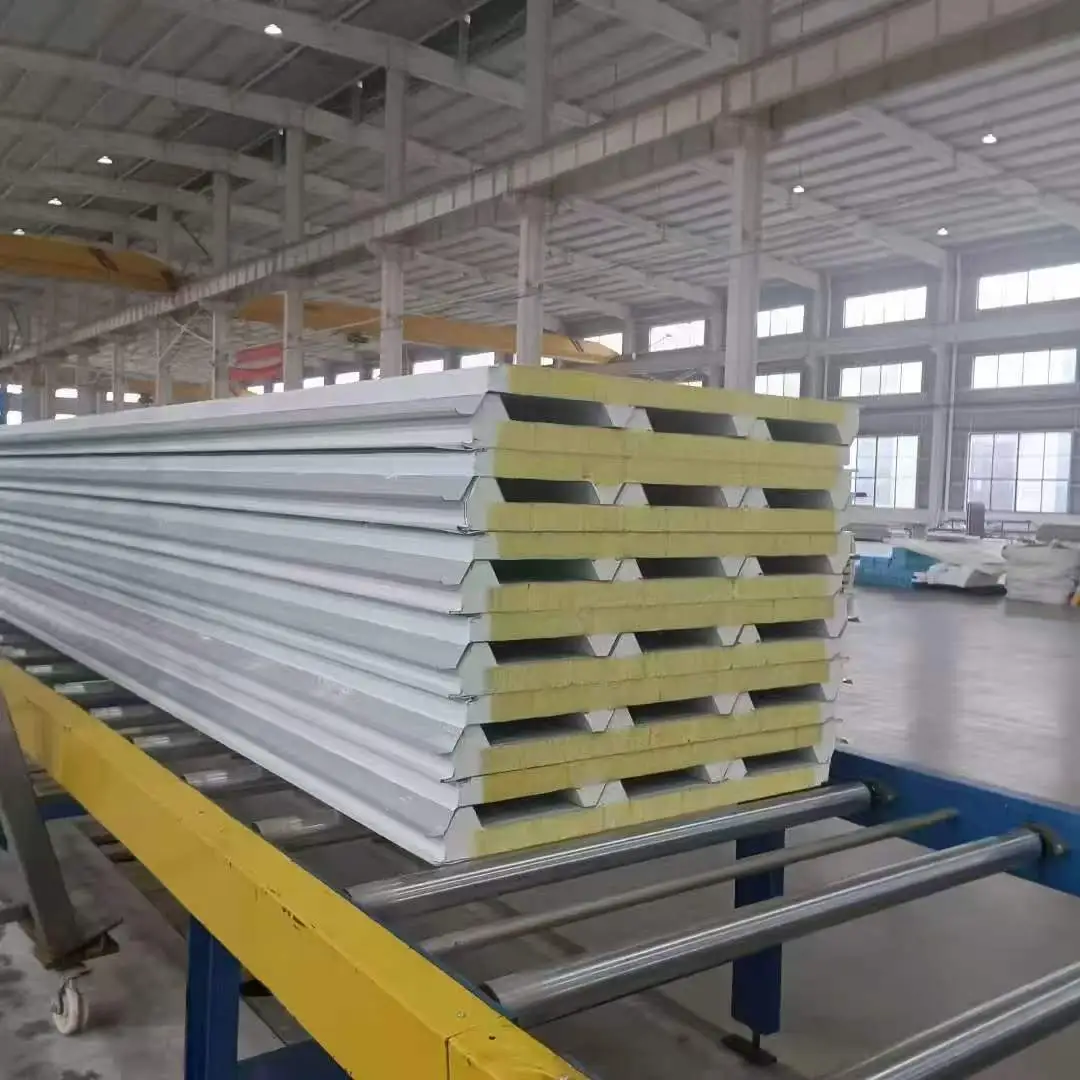

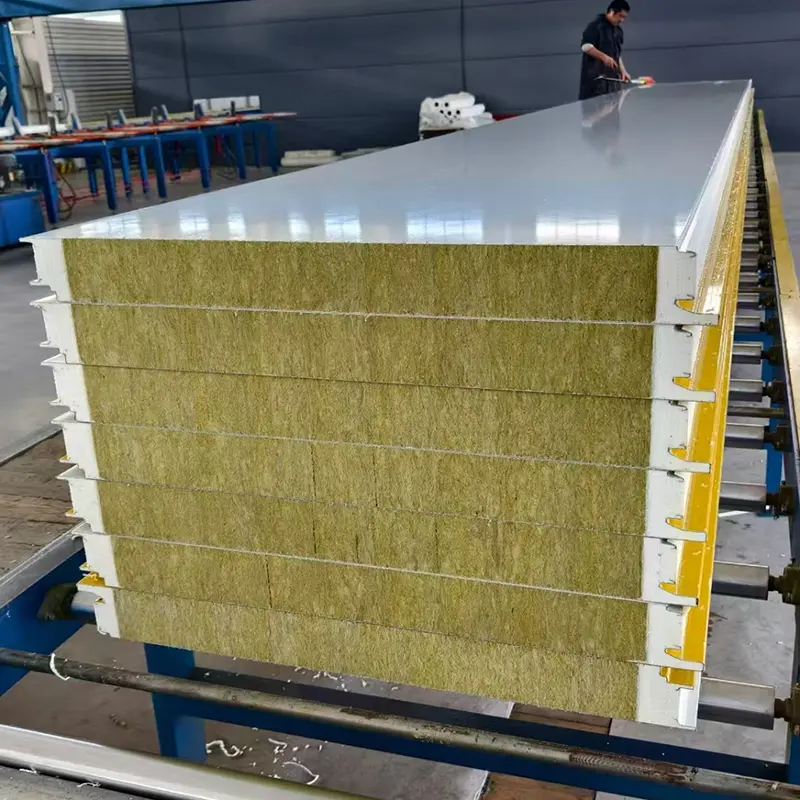

Roof Rock Wool Sandwich Panels, həmçinin metal üzlü kompozit panellər adlanır, yüngül əsas materiala bağlanmış iki nazik metal üzlük təbəqədən ibarətdir. Üzlük təbəqələr adətən 0,4 mm ilə 0,8 mm qalınlığında olur və sinklənmiş polad, rəngli örtüklü polad, Al-Zn örtüklü polad və ya alüminium ərintisi ola bilər. Əsas material yanğın təhlükəsizliyi, istilik izolyasiyası və büdcə tələbləri əsasında seçilir. Ümumi əsas seçimlər daş yun, sərt poliuretan (PU) və polistiroldur (EPS). Üzlüklər və nüvələr yapışqanla bağlanaraq, gərgin dəri quruluşu əmələ gətirir. Metal üzlüklər dartma və sıxma qüvvələri daşıyır, özək isə kəsmə gərginliyini ötürür və üzlükləri bir-birindən ayrı saxlayır, nəticədə panelin çəkisinə nisbətən yüksək əyilmə sərtliyi olur.
Dam qaya yünü sendviç panelləri adətən 50 mm ilə 200 mm qalınlığında, effektiv eni 900 mm ilə 1000 mm arasındadır. PU sendviç panellərinin qalınlığı 30 mm-dən 100 mm-ə qədər, effektiv eni 1000 mm-dir. EPS sendviç panelləri qalınlığı 50 mm-dən 250 mm-ə qədər, effektiv eni 1150 mm və ya 1200 mm-dir. Panel uzunluğu ümumiyyətlə 12.000 mm-ə qədərdir və layihə tələblərinə uyğun olaraq xüsusi uzunluqlar istehsal edilə bilər.
| Performans göstəricisi | Poliuretan (PU) nüvəsi | Qaya Yunu Özü | Polistirol (EPS) nüvəsi | Standart Referans |
|---|---|---|---|---|
| Nüvə Sıxlığı | ≥30 kq/m³ | ≥100 kq/m³ | ≥18 kq/m³ | JC/T 868 / 869 / 689 |
| İstilik keçiriciliyi | ≤0,027 Vt/(m·K) | ≤0,045 Vt/(m·K) | ≤0,041 Vt/(m·K) | Ətraf mühitin temperaturunda ölçülür |
| Bağ Gücü | ≥0,09 MPa | >0,06 MPa | >0,1 MPa | Üz və əsas arasında |
| Yanma Performansı | B1 sinfi | A sinfi (yanmaz) | Sinif B2 | GB 8624 |
| Yanğına davamlılıq reytinqi | Müəyyən edilməyib | Qalınlıq ≥80 mm üçün ≥60 dəq | Müəyyən edilməyib | Yanğın sınaqları ilə təsdiqlənir |
| Bükülmə Yük Tutumu | L₀/200-də ≥0,5 kN/m | L₀/250-də ≥0,5 kN/m | L₀/250-də ≥0,5 kN/m | Bükülmə həddi |
| Ümumi qalınlıq | 30-100 mm | 50-200 mm | 50-250 mm | Customizable |
| Effektiv Genişlik | 1000 mm | 900-1000 mm | 1150–1200 mm | Standart genişliklər |
Panel özünü I-şüa kimi aparır. Metal üzlüklər dartılma və sıxılma gərginliklərini daşıyan flanş rolunu oynayır. Nüvə, kəsmə qüvvələrini ötürən tor kimi çıxış edir. Əsas qalınlığın artırılması əhəmiyyətli çəki əlavə etmədən əyilmə sərtliyini artırır, çünki nüvənin sıxlığı aşağıdır. Müəyyən edilmiş əyilmə həddi altında 0,5 kN/m minimum əyilmə yük qabiliyyətinə cavab vermək üçün hər üç nüvə növü tələb olunur. Daş yun və EPS panelləri L₀/250, PU panelləri isə L₀/200 səviyyəsində sınaqdan keçirilir.
Bağ gücü tələbləri nüvənin növünə görə dəyişir. EPS panelləri 0,1 MPa-dan yuxarı, PU panellər ən azı 0,09 MPa və daş yun panelləri 0,06 MPa-dan yuxarı bir əlaqə gücü tələb edir. Soyma sınağı zamanı üzlükdə qalan əsas material bərabər paylanmalı və yapışdırılmış sahənin ən azı 85%-ni əhatə etməlidir. Bu tələb üzlüklərin və nüvənin vahid vahid kimi işləməyə davam etdiyini təsdiq etməyə kömək edir.
Yanğın davranışı əsasən nüvə ilə müəyyən edilir. Daş yun nüvələri yanmazdır və qalınlığı 80 mm və ya daha çox olduqda ən azı 60 dəqiqə yanğına davamlılıq dərəcəsini təmin edir. PU nüvələri B1 sinifinin alov gecikdirmə dərəcəsinə çata bilər. EPS nüvələri B2 sinifinə malikdir və yanğın təhlükəsizliyi tələblərinin aşağı olduğu ərazilərlə məhdudlaşır. Layihənin yanğın kodları əsas seçimə rəhbərlik etməlidir.
İB nüvələri ən aşağı istilik keçiriciliyini 0,027 W/(m·K) və ya daha az təklif edir, ardınca 0,041 W/(m·K) EPS və 0,045 Vt/(m·K) daş yun. Seçim izolyasiya hədəflərini, yanğın dərəcəsini və büdcəni balanslaşdırmalıdır. Müəyyən bir izolyasiya tələbi üçün PU panelləri EPS və ya qaya yun panellərindən daha incə ola bilər.
Daş yun nüvə panelləri yüksək yanğın riski olan sənaye müəssisələri, ictimai binalar, təmiz otaqlar və yanğın kodlarının A sinfi materialları tələb etdiyi ərazilər kimi yanmayan zərf materialları tələb edən binalar üçün uyğundur. Onlar həmçinin səs-küylü mühitlərdə faydalı olan yaxşı səs udma təmin edir.
PU əsas panelləri soyuducu anbarlar, temperatura nəzarət edilən anbarlar və enerjiyə qənaət edən binalar kimi məhdud qalınlıqda maksimum istilik izolyasiyasına ehtiyac duyulan layihələr üçün uyğundur. Onların B1 yanğın reytinqi onları bir çox tətbiqlərdə məqbul edir, lakin yerli yanğın qaydaları təsdiqlənməlidir.
EPS əsas panelləri müvəqqəti tikililər, kənd təsərrüfatı binaları və bəzi anbarlar kimi yanğın təhlükəsizliyi tələbləri aşağı olan binalar üçün iqtisadi seçimdir. Onlar daha aşağı qiymətə yaxşı izolyasiya təmin edir, lakin onların B2 reytinqi işğal olunmuş və ya yüksək riskli ərazilərdə istifadəni məhdudlaşdırır.
Daş yun üçü arasında yeganə yanmaz seçimdir və ən yüksək yanğın müqavimətini təmin edir. İB B1-ə çata bilər, EPS isə B2-dir. Ciddi yanğın kodları olan binalar üçün adətən qaya yünü tələb olunur.
Bəli, sendviç panelləri həm divarlar, həm də damlar üçün istifadə edilə bilər, lakin dam panelləri daha güclü profillər, daha yaxşı drenaj dizaynı və daha yüksək külək qaldırma müqaviməti kimi əlavə xüsusiyyətlər tələb edə bilər. Seçilmiş panelin dam yükü tələblərinə cavab verdiyini istehsalçı ilə təsdiqləyin.
PU vahid qalınlığa görə daha yaxşı istilik izolyasiyası və daha yüksək bağlanma gücü təklif edir, lakin daha çox xərclənir. EPS daha yüngül və daha ucuzdur. İzolyasiya hədəfləri daha qalın bir EPS paneli ilə qarşılana bilərsə, bu, daha qənaətcil seçim ola bilər. Termal hesablamalar qərara rəhbərlik etməlidir.
Müvafiq standartlara metal üzlü poliuretan sendviç panelləri üçün JC/T 868, metal üzlü qaya yun sendviç panelləri üçün JC/T 869 və metal üzlü polistirol sendviç panelləri üçün JC/T 689 daxildir. Layihənin spesifikasiyası və qəbul meyarları bu sənədlərə istinad etməlidir.
