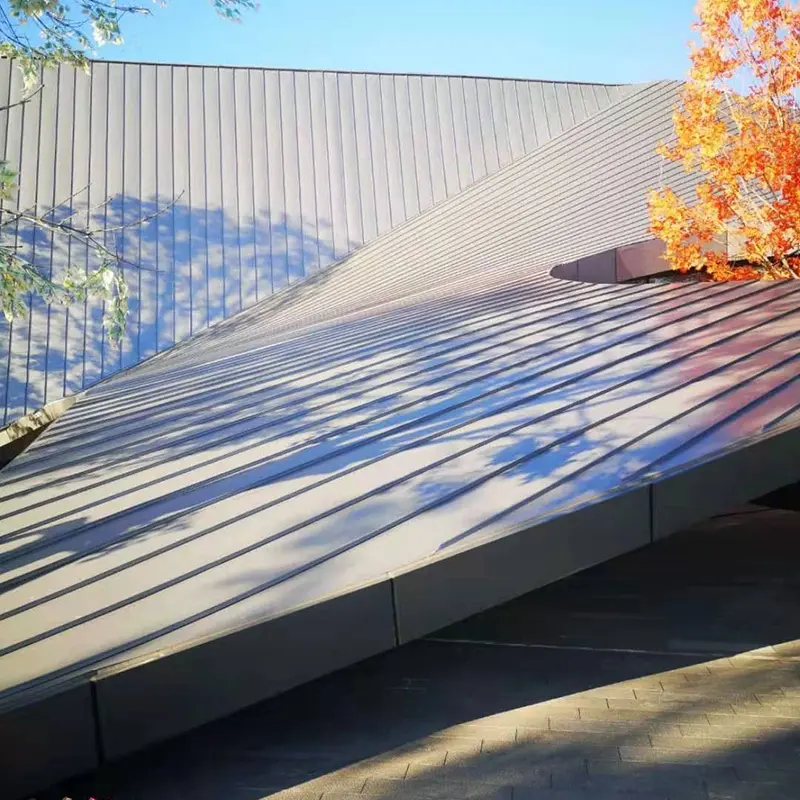

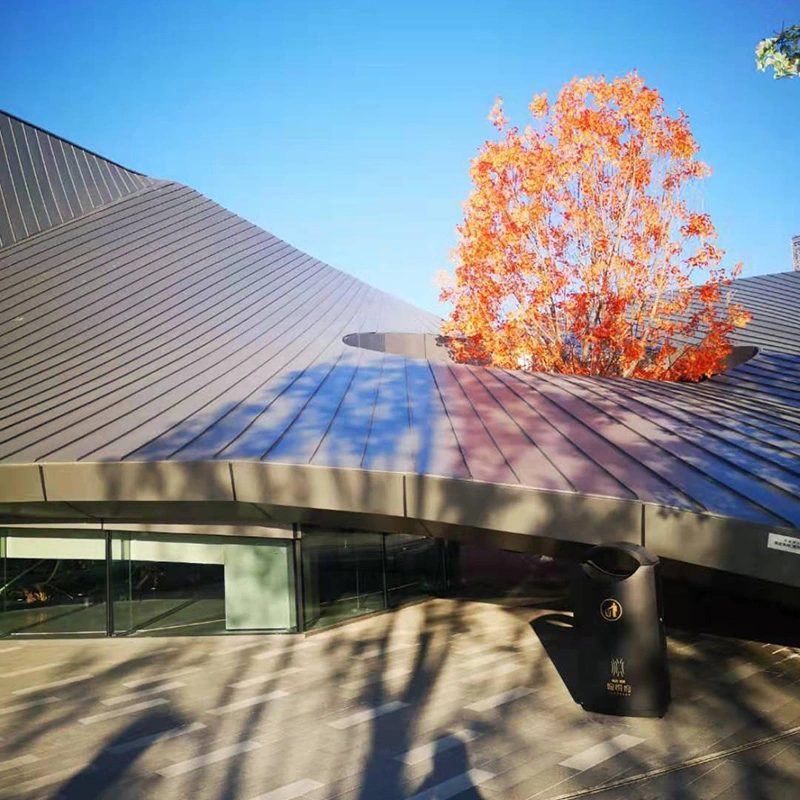

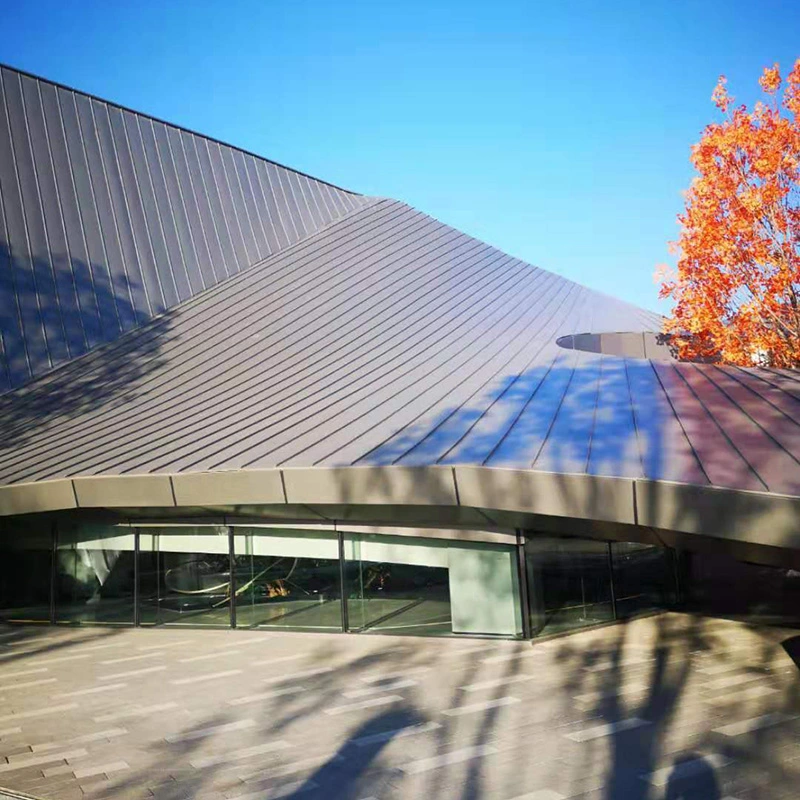

Alu-Mg-Mn ərinti təbəqələri, dayanıqlı dam və divar sistemlərində istifadə üçün AA3004 alüminium zolağından rulon şəklində hazırlanır. Bu ərinti təkmilləşdirilmiş güc və korroziyaya davamlılıq üçün manqan və maqnezium ehtiva edir ki, bu da onu uzun məsafələr və az təmir tələb olunan böyük ictimai binalar üçün uyğun edir. SENBO, formalaşmadan əvvəl ərinti dərəcəsi, dartılma xüsusiyyətləri və örtük qalınlığı üzrə daxil olan materialın yoxlanılmasını həyata keçirir. İstehsal qrupu profilləri müəyyən edilmiş dözümlülük daxilində saxlamaq üçün müntəzəm olaraq qabırğa həndəsəsini və panel enini yoxlayır.
AA3004 təxminən 1,0%-1,5% manqan, 0,8%-1,3% maqnezium və az miqdarda silikon, mis və sink ehtiva edir. Bu formalaşdırma struktur gücü ilə formalaşma qabiliyyətini balanslaşdırır. Alu-Mg-Mn ərintisi təbəqəsinin səthi minimum 70% qatran tərkibi olan PVDF flüorokarbon sistemindən istifadə edərək rulon formalaşdırmadan əvvəl örtülmüşdür. Kaplama prosesi fasiləsiz bir xətt üzrə həyata keçirilir və təmizləmə, xromat müalicəsi, astar və son örtük daxildir. Bitmiş örtük davamlı rəng və uzunmüddətli hava müqavimətini təmin edir.
| Əmlak | Dəyər | Əsas / Şərh |
|---|---|---|
| Əsas ərintisi | AA3004 (AlMg1Mn1) | Mn 1,0-1,5%, Mg 0,8-1,3%, balans Al |
| Qalınlıq | 0,7-1,2 mm | Oluklu profillər üçün 0,6 mm mümkündür |
| Ümumi profillər | YX65-300, YX65-400, YX65-430, YX65-500 | Daimi tikiş; istəyə görə digər bölmələr |
| Sıxlıq | 2,73 q/sm³ | Poladın təxminən üçdə biri |
| Dartma gücü | 240–285 MPa | H36/H46 xasiyyət |
| Məhsuldarlıq gücü | ≥190 MPa | Minimum |
| Uzatma | ≥3% | Fasilədə |
| Termal genişlənmə əmsalı | 0,000023 /°C | 20–100°C |
| Yanğın dərəcəsi | A1 | Yanmaz |
| Xidmət müddəti | >50 il | Kaplama zəmanəti 15-20 il |
| Müvafiq standartlar | GB 50345, GB 50207, EN 573-3 | Dizayn və material istinadları |
Alüminiumun sıxlığı 2,73 q/sm³, poladın sıxlığı isə 7,85 q/sm³-dir. Eyni panel sahəsi üçün alüminium damın çəkisi polad damın təxminən üçdə biri qədərdir. Bu çəki azaldılması purlinlərə, sütunlara və təməllərə yükü azaldır. The tensile strength of AA3004 in H36 temper reaches 240 to 285 MPa, which is adequate for standing seam profiles and for long panels that must resist wind uplift and thermal movement. Bir neçə hava limanı və stadion layihələrində bu materialdan konstruktiv polad tonajını azaltmaq üçün xüsusi olaraq istifadə edilmişdir.
Alüminium havaya məruz qaldıqda nazik, sıx oksid təbəqəsi əmələ gətirir. Bu təbəqə əsas metalın daha da oksidləşməsinin qarşısını alır. Müstəqil ölçmələr normal atmosfer şəraitində illik qalınlığın təxminən 0,5 mikrometr itkisini göstərir. 0,7 mm-lik panel 100 illik məruz qaldıqdan sonra hələ də təxminən 0,65 mm-ni saxlayacaq. PVDF örtüyü sənaye çirkləndiricilərinə və duz spreyinə qarşı əlavə maneə yaradır. Bu iki mexanizm müəyyən edilmiş dizayn ömrünü 50 ildən çox dəstəkləyir.
Metal damlar temperaturun dəyişməsi ilə genişlənir və büzülür. Daimi tikiş sistemi sürüşən T-kliplərdən istifadə edir ki, bu da hər bir panelin pərdələrə sabit qalaraq yamac boyunca hərəkət etməsinə imkan verir. Bu əyilmə və ya bərkidici yorğunluğunun qarşısını alır. Tək panellər 120 metrə qədər uzunluqda uç dövrələri olmadan istehsal edilə bilər ki, bu da potensial sızma nöqtələrini aradan qaldırır və su keçirməzliyini artırır. Xiamen Xiang'an hava limanında fərdi panellər 101 metrə çatdı. Yüksək hündürlükdə rulon formalaşdırma maşınları panelləri yerdən 48 metr hündürlükdə istehsal etdi ki, bu da quraşdırmanın səmərəliliyini 35% -dən çox artırdı.
Xiamen Xiang'an hava limanındakı dam sistemi laboratoriyada küləyin yüksəldilməsi sınağından keçirildi. Test proqramı statik və dinamik təzyiq yükləməsindən istifadə edərək ağır tayfun şəraitini simulyasiya etdi. Dörd yoxlama raundu sistemin 17-ci kateqoriyalı super tayfuna ekvivalent külək qüvvələrinə tab gətirə biləcəyini təsdiqlədi. Sınaqlar təkcə panelləri deyil, metal dam panellərini, pərdələri, olukları və bağlayıcıları əhatə etdi.
Sistem A1 sinif yanğın reytinqinə nail olur. Metal səth yanğının yayılmasına kömək etmədən qığılcımlara və alovlara davam edə bilər. İldırımdan qorunmaq üçün, qalınlığı 0,7 mm və ya daha çox olan panellər GB 50057-yə uyğun olaraq hava terminalları kimi xidmət edə bilər. Bu, damın deşilməsini tələb edən ayrıca ildırım çubuqlarına ehtiyacı aradan qaldırır. Daimi tikiş profilinin özü düzgün birləşdirildikdə davamlı keçirici yol təmin edir.
AA3004, AA3003-dən daha yüksək manqan və maqnezium tərkibinə malikdir və ona daha yaxşı güc və korroziyaya davamlılıq verir. Daimi tikişli damlar üçün AA3004 tez-tez üstünlük verilir, çünki o, qalınlığı əlavə etmədən daha yüksək külək yüklərini və daha uzun məsafələri idarə edə bilir.
Bəli, eyni material və dayanan tikiş profili divar örtüyünə tətbiq oluna bilər. Profil ölçüləri və klip dizaynı fərqli ola bilər və divarlar üçün külək yükü tələbləri ayrıca yoxlanılmalıdır.
Standart detallar üçün 5% yamac xarakterikdir. Davamlı panellər və diqqətlə möhürlənmə ilə təxminən 1,5 dərəcə aşağı enişlər mümkün ola bilər, lakin layihə mühəndisi xüsusi iqlim və yağış intensivliyi üçün dizaynı yoxlamalıdır.
Damın yığılması daxilində kondensasiyanın qarşısını almaq üçün adətən izolyasiyanın isti tərəfinə buxar nəzarət təbəqəsi daxil edilir. Dəqiq təbəqələr binanın istifadəsi və iqlimindən asılıdır. Dam sisteminin dizayneri tam montajı müəyyən etməlidir.
Material sertifikatları ərintinin dərəcəsini, temperaturunu, mexaniki xüsusiyyətlərini və örtük növünü təsdiqləməlidir. İstehsal zamanı ölçü yoxlamaları panelin enini, qabırğanın hündürlüyünü və uzunluğunu əhatə edir. Böyük layihələr üçün nümunələr örtük qalınlığı və yapışma üçün sınaqdan keçirilə bilər. Quraşdırma başlamazdan əvvəl yerində qəbul panelin sayını, profilini və səthin vəziyyətini yoxlamalıdır.
