Daimi Dikişli Dam örtükləri

SENBO Tikinti Materiallarımetal dam sistemi məhsul çeşidinin bir hissəsi kimi dayanıqlı dam örtüyü panelləri təqdim edir. Bu panellər metal rulonlardan yüksək qabırğalı profilə yuvarlanır və bitişik panellərin şaquli kənarlarını birləşdirərək bir-birinə birləşdirilir. Onlar uzunmüddətli su izolyasiyası və külək müqavimətinin tələb olunduğu geniş miqyaslı ictimai binalarda və sənaye obyektlərində geniş istifadə olunur.

Daimi tikişli dam örtüyü paneli, yüksək qabırğalı bir kəsikdə yuvarlanan metal rulonlarla yaradılmış profilli metal komponentdir. Bu, bitişik panellərin şaquli kənarlarının bir-birinə bağlanması və kilidlənməsi vasitəsilə inteqrasiya edilmiş dam qurğusunu təşkil edir.

Nüfuzlu vintlər ilə birbaşa purlinlərə bərkidilən standart profilli polad təbəqələrdən fərqli olaraq, daimi tikiş sistemi xüsusi hazırlanmış alüminium ərintisi kliplərindən istifadə edərək panelləri purlinlərə birləşdirir. Bu kliplər purlinlərə bərkidilir. Panellər klipslərə yapışdırılır və tikiş maşını bir kiliddən və ya 360° ikiqat kiliddən istifadə edərək bitişik panellərin şaquli kənarlarını birləşdirir. Bu, panellər və kliplər arasında sürüşmə əlaqəsi, eləcə də panellərin özləri arasında sıx bir-birinə bağlanan möhür yaradır.

Əsas Material Seçimləri və Ümumi Profillər

Əsas material seçimi əməliyyat mühitindən və davamlılıq tələblərindən asılıdır:

Alüminium-Maqnezium-Manqan ərintisi təbəqələr (AA3004/3003 dərəcələri):Tipik olaraq 0,7-1,2 mm qalınlığında, ən azı 190 MPa axma gücü, 240-285 MPa dartılma gücü və 2,73 q/sm³ sıxlığı ilə. Bu poladın sıxlığının təxminən üçdə bir hissəsidir. Dizayn xidmət müddəti 50 ildən çoxdur.

Aluzinc (alüminium-sink örtüklü) polad təbəqələr:Standart sinklənmiş poladdan 3-5 dəfə korroziyaya davamlılıq təklif edin.

Paslanmayan polad təbəqələr:Yüksək külək müqaviməti tələb edən geniş miqyaslı sahil ictimai binaları üçün uyğundur.

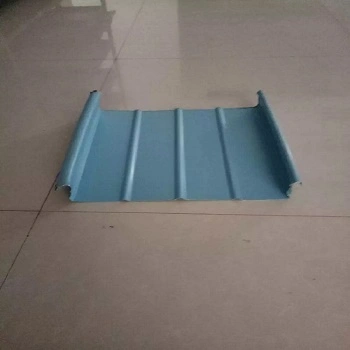

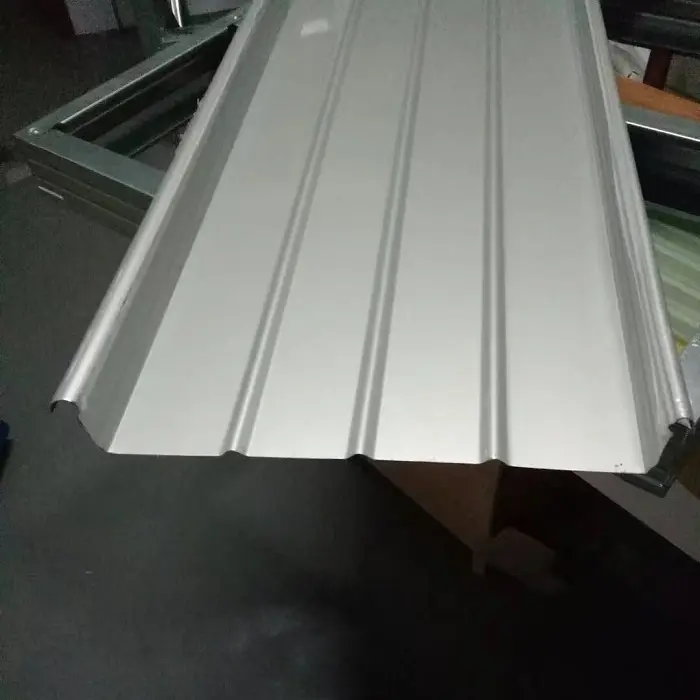

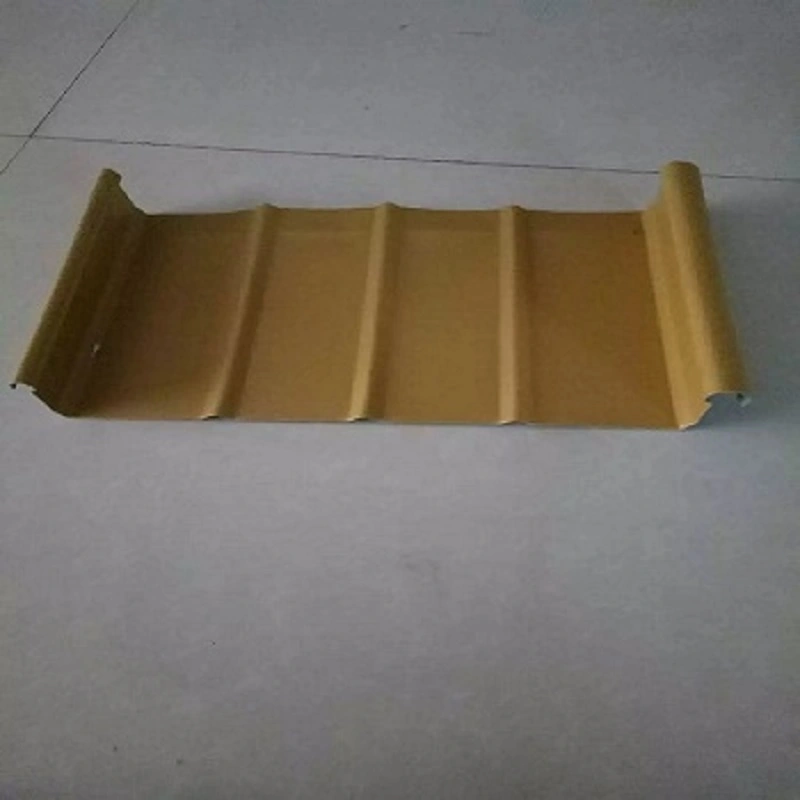

Ümumi panel profillərinə YX65-300, YX65-330, YX65-400 və YX65-430 daxildir. YX65-300 profili 65 mm qabırğa hündürlüyünə və 300 mm effektiv əhatə eninə malikdir. Panellər ideal olaraq yamac istiqamətində birləşmələr və vida birləşmələri olmadan davamlı olmalıdır. Profilli panellərin uzunluğu ümumiyyətlə 25 m-dən çox olmamalıdır və deformasiyaya nəzarət nöqtələri daxil edilməlidir.

Sistem Tərkibi və Tipik Layihə Tətbiqləri

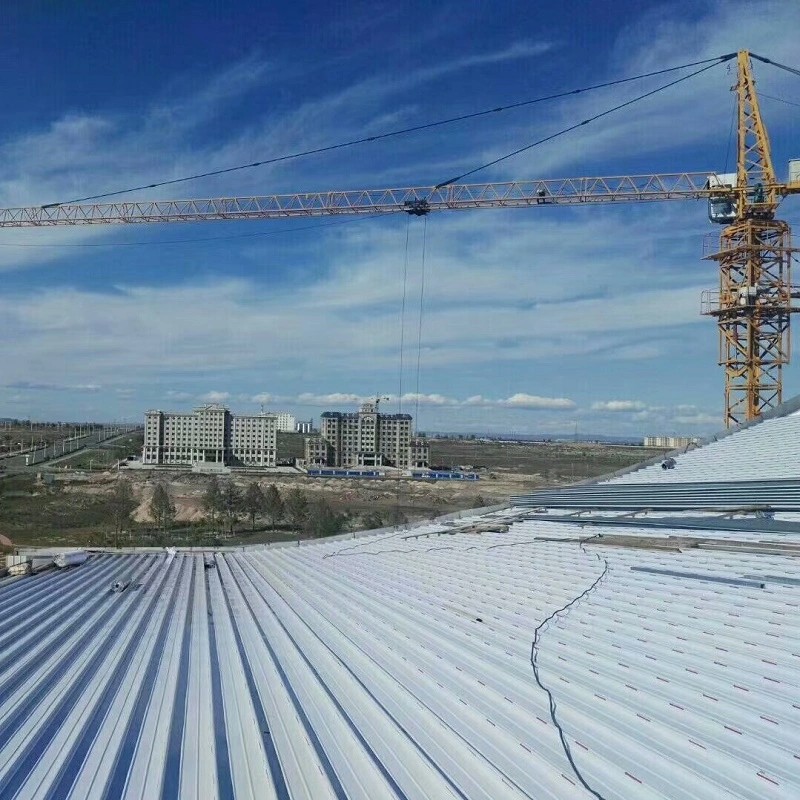

Tam dikişli dam örtüyü sistemi adətən çox qatlı kompozit strukturdan istifadə edir. Məsələn, "Cənubi Tayhunun Gələcəyinə Pəncərə" sərgi salonu layihəsi əsas təbəqədən (profilli polad), daş yun izolyasiya lövhəsindən və dayanıqlı dam örtüyü panelindən ibarət dam qurğusundan istifadə edir. Bu, struktur dəstəyi, istilik izolyasiyası və su yalıtımı funksiyalarını birləşdirir. Eynilə, Yaoxue Ice and Snow World xizək kurortu layihəsi inteqrasiya olunmuş istilik izolyasiya sistemi ilə birləşdirilmiş alüminium-maqnezium-manqan dikişli dam sistemindən istifadə edir.

Real Şərtlərdə Performans

1. Küləyin Qalxmasına Müqavimət: Tam Ölçülü Testlə təsdiq edilmişdir

Külək müqaviməti sahilyanı bölgələrdə və iri miqyaslı ictimai tikinti layihələrində dayanıqlı dam örtükləri sistemləri üçün kritik performans göstəricisidir. Nanchang Changbei Hava Limanında Terminal 2-nin metal damının bərpası və möhkəmləndirilməsi layihəsinin bir hissəsi olaraq, HXY-400 dayanıqlı metal dam örtüyü paneli tam miqyaslı külək qaldırma sınaqları vasitəsilə sistematik sınaqdan keçirildi.

Nəticələr göstərdi ki, möhkəmləndirici kliplərdən istifadə klipsiz panellərlə müqayisədə külək qaldırıcı yükdaşıma qabiliyyətini 4,18 dəfə artırıb. Purlin aralığı, purlin birləşdiricilərinin kəsmə qabiliyyəti və purlinlərin əyilmə gücü kimi amillər küləyin qaldırma qabiliyyətinə birbaşa təsir etdi. Dəyişən purlin aralıqları olan metal damlar üzərində aparılan tədqiqatlar dayanıqlı tikiş sisteminin son uğursuz yükü ilə purlin aralığı arasında birbaşa əlaqəni aşkar etdi. Eksperimental nəticələr ədədi simulyasiyalarda müşahidə edilən tendensiyalara uyğunlaşdırılaraq, son külək yükünün dizaynı və tikintisi üçün əsas yaradır.

2. Sukeçirməzlik və Hermetiklik: 360° Dikiş və Öncədən vurulmuş Mastik vasitəsilə ikili qoruma

Daimi tikişli dam örtüyü sistemi, metal panellər içərisində tam uzunluqlu əvvəlcədən vurulmuş mastikdən və 360° tikiş kilidindən istifadə etməklə hermetiklik, sukeçirməzlik və küləyin qalxma müqaviməti tələblərinə cavab verir. Panellər birləşmələr və ya açıq vida birləşmələri olmadan yamac boyunca davamlı bir vahid təşkil edir ki, bu da bərkidici dəliklərində korroziya və mastikin deqradasiyası kimi ənənəvi açıq bərkidici dam örtüyü ilə bağlı sızma risklərini azaldır.

Dam örtüyü panellərinin fasad divarları və ya damdan çıxan strukturlarla birləşdiyi bütün qovşaqlarda yanıb-sönən müalicə tələb olunur. Sızdırmazlıq materialları dövrə birləşmələrində tətbiq olunur. Əsas yanıb-sönən və panel arasındakı üst-üstə düşən yerdə silikon mastik ilə etibarlı yapışdırma tələb olunur, üst flaş ilə panel arasında, həmçinin kənar bəzək və panel arasında köpük sızdırmazlıq zolaqları istifadə olunur.

3. Termal Genişlənmə və Daralmanın İdarə Edilməsi: Sürüşmə dayaqları və idarə olunan deformasiya

Əhəmiyyətli temperatur dalğalanmaları altında metal materialların termal genişlənməsi və büzülməsi xas fiziki bir hadisədir. Daimi tikişli dam panelləri və onların sabit dayaqları arasında sürüşmə əlaqəsi, istilik dalğalanmalarına cavab olaraq panellərin yamac boyunca sərbəst şəkildə genişlənməsinə və büzülməsinə imkan verir və bununla da istilik gərginliyini tənzimləyir.

Profilli panellərin uzunluğu ideal olaraq 25 metrdən çox olmamalıdır, genişlənmə və büzülmə istiqamətini istiqamətləndirmək üçün müvafiq deformasiya nəzarət nöqtələri yaradılmalıdır. Bu, panelin bükülməsinin və ya dəstək bağlayıcılarından ayrılmasının qarşısını alır. Bu xüsusiyyət eyni zamanda 35 metrə qədər və ya daha çox uzunluqda olan tək panellərin istifadəsinə imkan verir, transvers üst-üstə düşmələrin sayını azaldır.

4. Böyük Aralıqlı Əyri Dam örtüklərində Tətbiq: Xiamen Konvensiya və Sərgi Mərkəzi Layihəsi ilə Qiymətləndirmə

FLEX-LOK 400 daimi tikişli dam panel sistemi Xiamen Konvensiya və Sərgi Mərkəzinin III Faza layihəsinin böyük açıqlıqlı (99m və 72m) əyri metal dam örtüyü üçün istifadə edilmişdir. Sistem yüksək möhkəm sinklənmiş purlinlərdən, dayanıqlı dam örtüklərindən və struktur döşəmə örtüklərindən ibarətdir. Küləyin yüksəlməsinə və korroziyaya qarşı müqavimət göstərdiyi, həmçinin su və istilik izolyasiyası performansı göstərdiyi sübut edilmişdir.

Tikinti zamanı dam panelləri yerində yuvarlanmış və komponentlər üstünlük təşkil edən küləkdən uzaq bir istiqamətə quraşdırılmışdır. Ətraflı birləşmələrin quraşdırılması üçün ciddi yerləşdirmə tələbləri tətbiq edildi. Eynilə, dayanıqlı tikişli alüminium-maqnezium-manqan dam sistemi Cənubi Tayhuda "Gələcəyə Pəncərə" Sərgi Zalı layihəsinin mürəkkəb əyri polad konstruksiyasına uğurla tətbiq edilmişdir.

5. Tikinti və Quraşdırma Standartları: Milli Standart Atlaslar və Spesifikasiyalardan Dəstək

Daimi tikişli dam panellərinin tikintisi və quraşdırılması standartlar sistemi ilə dəstəklənir. JGJ 255-2012 texniki spesifikasiyasına (Gündüz işıqlı damlar və metal damlar üçün texniki spesifikasiya) uyğun olaraq, quraşdırma keyfiyyəti üçün aydın şəkildə müəyyən edilmiş icazə verilən sapmalar var: davamlı uzununa komponentlərin uyğunluğunda 5-7 mm sapma (35 metrlik həddi ilə) və metal damın diametri +20 mm-dən yuxarı. 50 metrlik hədd).

Milli standart atlas 24CJ113-1 (Metal Panellər üçün Memarlıq Təfərrüatları (I Hissə): 360° Tikişli Daimi Tikişli Metal Dam örtükləri Sistemi) panel birləşmələrindən tutmuş kanallara, gündüz işıqlandırma zolaqlarına, ventilyatorlara və ildırımdan mühafizə keçiricilərinə qədər bütün birləşmə nöqtələri üçün ətraflı tikinti təsvirlərini təqdim edir.

Bir Baxışda Ətraflı Spesifikasiyalar

Aşağıdakı parametrlər standart istehsala və müvafiq milli standartlara əsaslanır. Xüsusi layihə tələblərinə cavab vermək üçün fərdiləşdirmə mövcuddur.

Əsas Məhsul Gücləri

1. Bərkitmə dəlikləri olmayan struktur hidroizolyasiya.Heç bir vint panelin səthinə nüfuz etmir. Davamlı əvvəlcədən vurulmuş mastik ilə birləşən 360° tikişli bir-birinə bağlanan əlaqə bərkidici dəlikləri ilə bağlı sızma risklərini azaldır.

2. Təsdiq edilə bilən və Tənzimlənən Külək Müqaviməti.Tam miqyaslı külək qaldırma sınağı möhkəmləndirici kliplərin yükdaşıma qabiliyyətini 4,18 dəfə artıra biləcəyini təsdiqləyir. Purlin aralığı və birləşdirici yük qabiliyyəti kimi amillər damın külək müqavimətinə birbaşa təsir göstərir.

3. Adaptiv Termal Genişlənmə və Daralma.Sürüşən kliplər panellərin yamac boyunca sərbəst şəkildə genişlənməsinə və büzülməsinə imkan verir. Deformasiyaya rəhbərlik edən nəzarət nöqtələri hərəkətin nəzərdə tutulan istiqamətdə baş verməsini təmin edərək panelin bükülməsinin və ya qopmasının qarşısını alır.

4. Müxtəlif Material Seçimləri.Alüminium-maqnezium-manqan ərintisi (xidmət müddəti 50 ildən çox), Al-Zn örtüklü polad və paslanmayan polad müxtəlif korroziyalı mühitlərə və layihə tələblərinə uyğundur.

5. Kompleks Standartlara Dəstək.Dizayn, struktur detalları və quraşdırmanın qəbulu GB 50345, JGJ 255-2012 və milli standart atlas 24CJ113-1 tərəfindən dəstəklənir.

Seçim və Quraşdırma Qeydləri

Küləkə davamlı dizayn üçün:Purlin aralığı və klip növü küləyin qaldırma qabiliyyətinə əhəmiyyətli dərəcədə təsir göstərir. Seçilmiş konfiqurasiyanı yoxlamaq üçün tam miqyaslı sınaq və ya mühəndis hesablamalarından istifadə edilməlidir. Güclü küləkli bölgələrdə möhkəmləndirici kliplər tələb oluna bilər.

Uzun panel tətbiqləri üçün: If panel length exceeds 25 m, include deformation control points to guide thermal movement. Confirm that the sliding clip detail allows the expected movement range without binding.

Aşındırıcı mühitlər üçün:Ekspozisiya şərtlərinə uyğun olaraq əsas materialı seçin. Al-Mg-Mn ərintisi və paslanmayan polad sahil və ya sənaye atmosferi üçün uyğundur. Yerli ətraf mühit faktorları ilə örtünün uyğunluğunu yoxlayın.

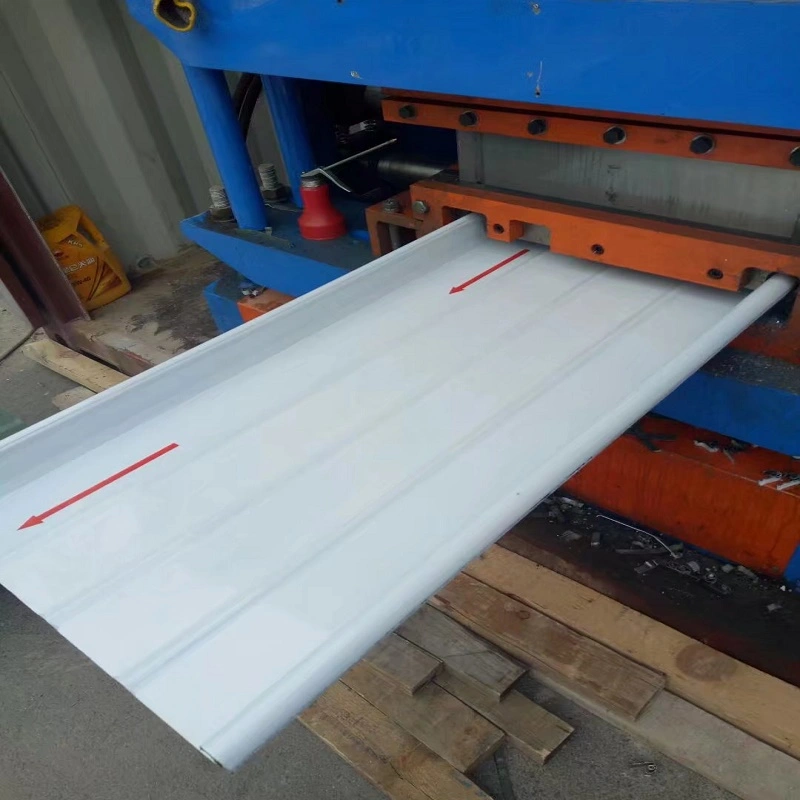

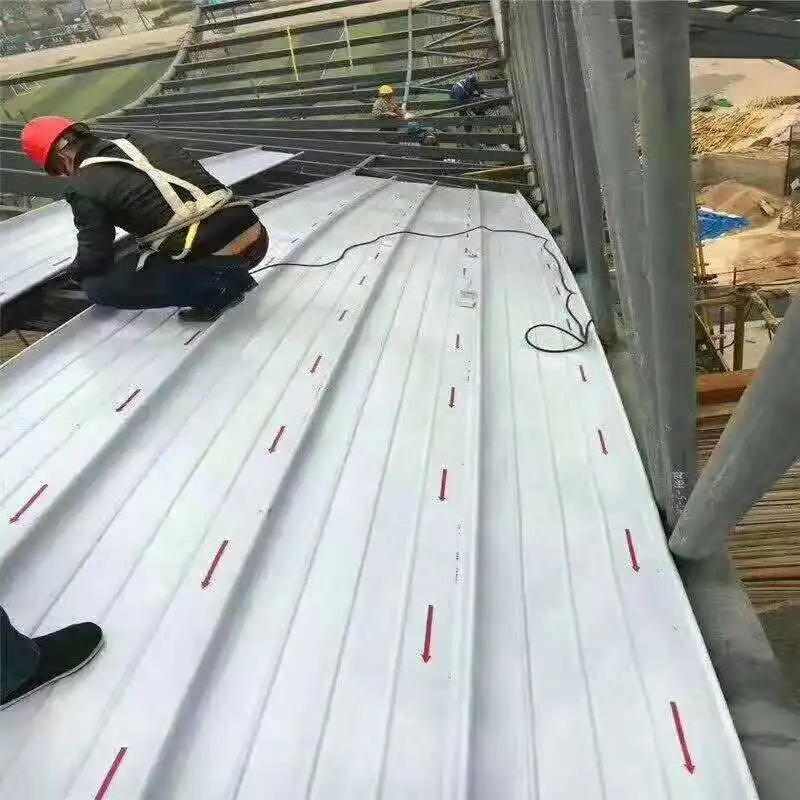

Quraşdırma zamanı:Panellər adətən yerində və ya fabrikdə rulon şəklində hazırlanır. Dikiş prosesinin kalibrlənmiş avadanlıqla həyata keçirildiyinə əmin olun. Mümkünsə, panelləri üstünlük təşkil edən küləkdən uzaq bir istiqamətə quraşdırın. Dikişdən əvvəl bütün flaşların və mastiklərin düzgün yerləşdirildiyini yoxlayın.

Bu Panellərin İstifadə Olduğu Yerlər

1.Aeroport terminalları və yüksək sürətli dəmir yolu stansiyaları kimi böyük nəqliyyat qovşaqları üçün metal dam örtükləri sistemləri.

2.Stadionlar, sərgi mərkəzləri və teatrlar da daxil olmaqla, geniş miqyaslı ictimai binalar üçün metal dam örtüyü.

3.Bükülmə və əyilmə imkanları olan iri radiuslu əyri və ya mürəkkəb formalı polad konstruksiyalar üçün dam örtüyü.

4.Sahil, tayfuna meyilli ərazilərdə yüksək küləyə davamlılıq göstəriciləri tələb olunan binalar, lazım olan yerlərdə sıxac gücləndirmə tədbirlərindən istifadə edilir.

Alıcılardan Ümumi Suallar

1. Daimi tikiş panelləri ilə adi vida ilə sabitlənmiş profilli təbəqələr arasındakı fərq nədir?

Adi profilli təbəqələr panel səthindən vintlər ilə bərkidilir və zamanla sızma yollarına çevrilə bilən nüfuz nöqtələri yaradır. Daimi tikiş panelləri gizli kliplərdən və mexaniki şəkildə tikilmiş birləşmədən istifadə edir, buna görə də açıq bağlayıcılar yoxdur. Bu, suyun daxil olma riskini azaldır və sürüşmə bağlantısı vasitəsilə istilik hərəkətinə imkan verir.

2. Sahil layihəsi üçün hansı əsas materialı seçməliyəm?

Sahil və ya yüksək korroziyalı mühitlər üçün adətən alüminium-maqnezium-manqan ərintisi və ya paslanmayan polad tövsiyə olunur. Al-Mg-Mn ərintisi yaxşı korroziyaya davamlılıq və uzun xidmət müddəti təklif edir, paslanmayan polad isə küləyə davamlı dizaynlar üçün daha yüksək güc təmin edir. Al-Zn örtüklü polad daha az aqressiv şəraitdə istifadə edilə bilər.

3. Sürüşən klip detalı temperatur dəyişikliklərini necə qəbul edir?

Panellər panelin uzunluğu boyunca hərəkət etməyə imkan verən kliplər vasitəsilə struktura bərkidilir. Bu o deməkdir ki, panellər bərkidicilərə gərginlik yaratmadan və ya yağın konservləşdirilməsinə səbəb olmadan genişlənə və büzülə bilər. Hərəkəti istiqamətləndirmək və bükülmənin qarşısını almaq üçün uzun panellərdə deformasiyaya nəzarət nöqtələrinə ehtiyac ola bilər.

4. Memarlıq damları üçün daimi tikiş panelləri əyri ola bilərmi?

Bəli. Panellər yuvarlana bilər və sonra qabarıq və ya konkav dam formalarını izləmək üçün əyilə bilər. Xiamen Konqres və Sərgi Mərkəzi kimi layihələrdə böyük diapazonlu əyri damlar üçün daimi tikiş sistemlərindən istifadə edilmişdir. Xüsusi əyilmə qabiliyyəti profildən və materialın qalınlığından asılıdır.

5. Hansı quraşdırma standartları və qəbul meyarları tətbiq edilir?

JGJ 255-2012 davamlı uzununa komponentlər üçün 5-7 mm sapma və dam yamacı üçün +20/+30 mm sapma da daxil olmaqla quraşdırma toleranslarını təmin edir. Milli standart atlas 24CJ113-1 ətraflı əlaqə təsvirlərini təqdim edir. Su sızdırmazlığı adətən vizual yoxlama ilə və lazım olduqda şlanq və ya gölməçə testləri ilə yoxlanılır.
