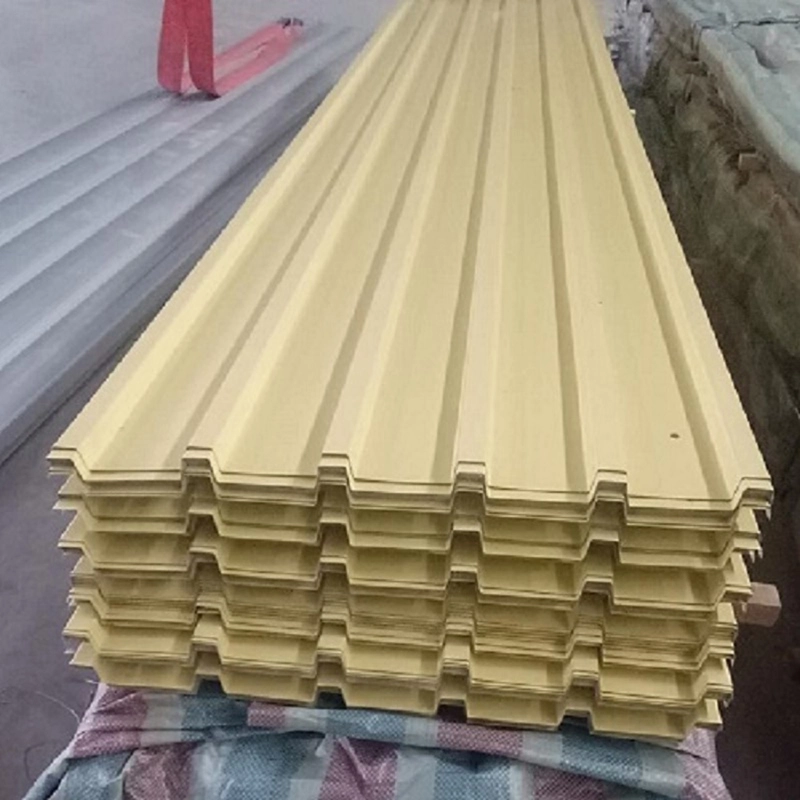

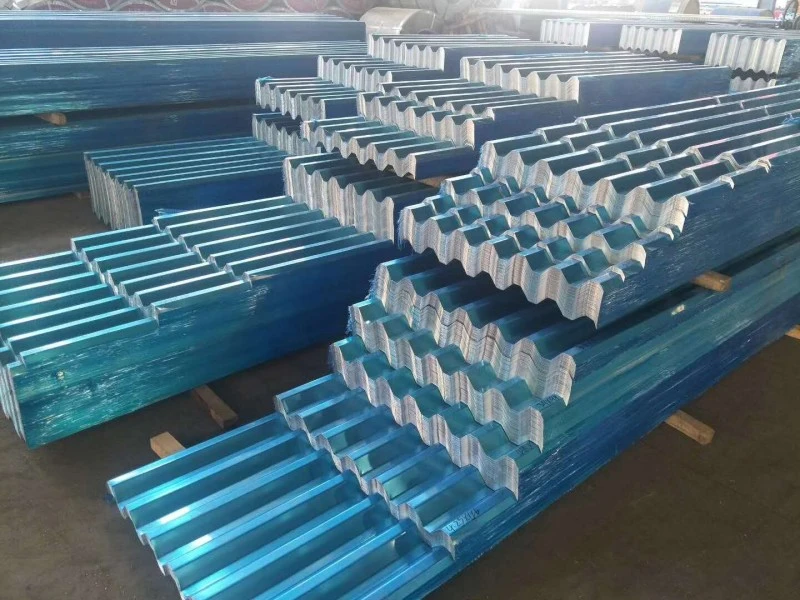

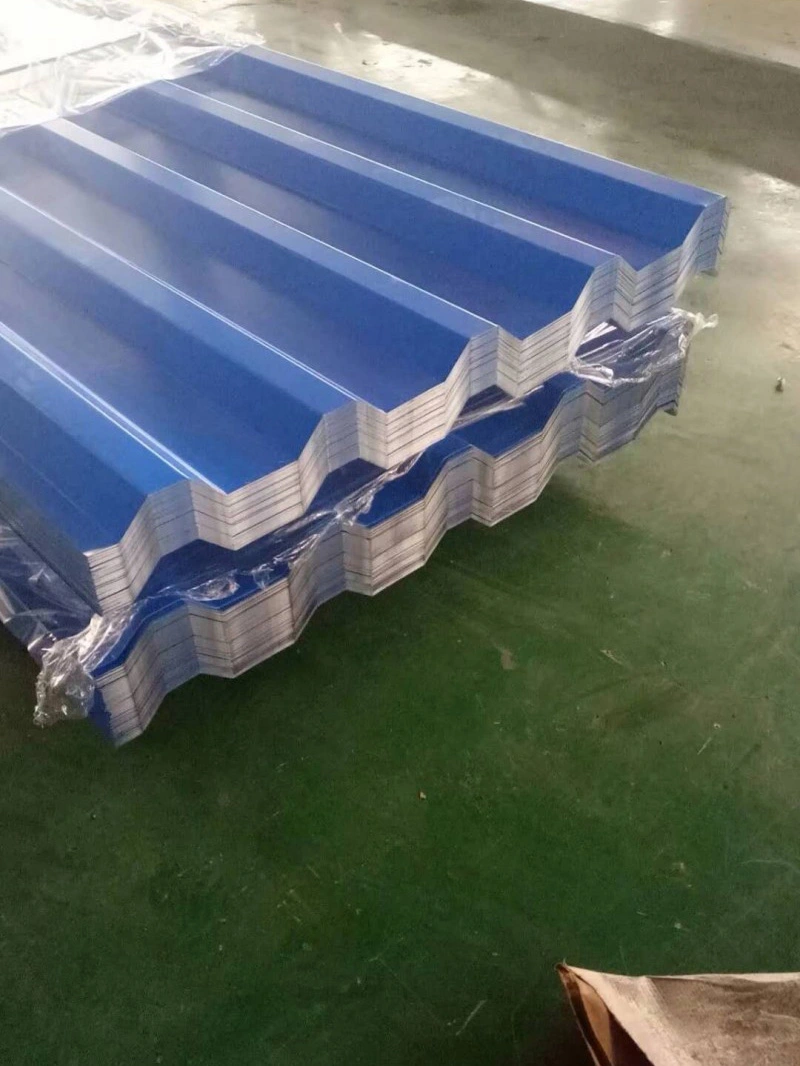

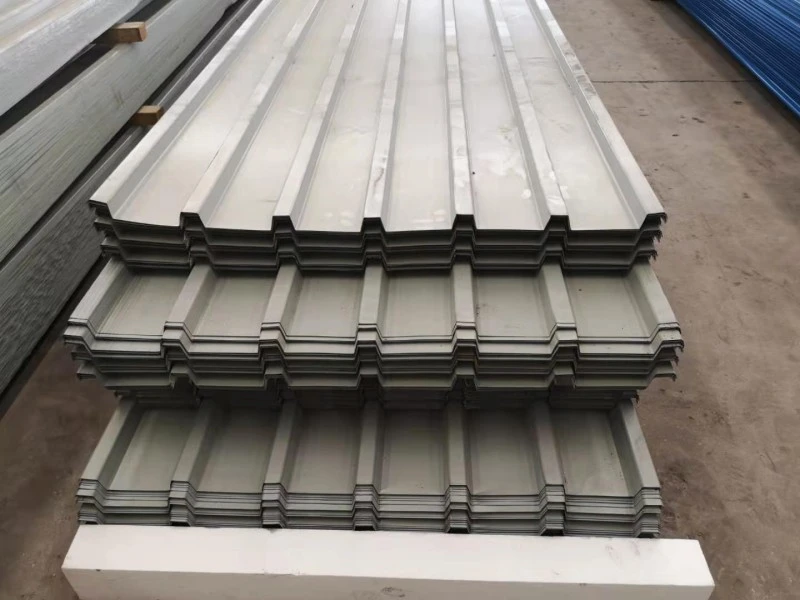

Rənglə örtülmüş polad dam örtüyü

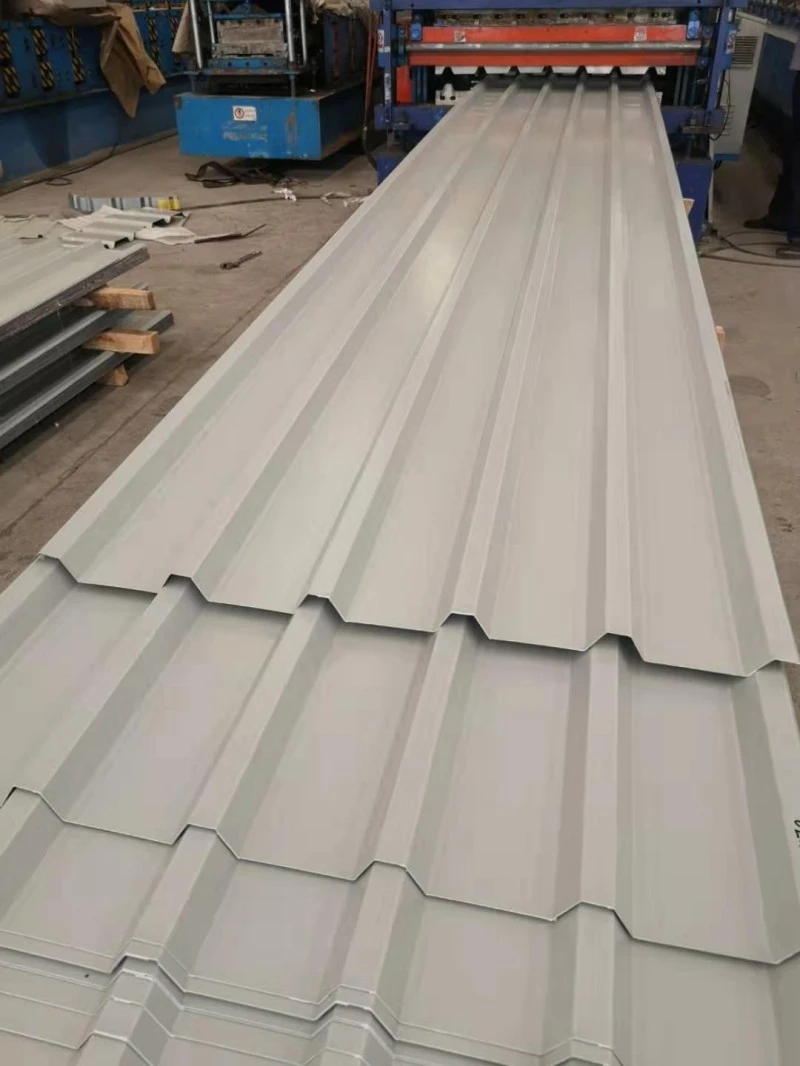

Əvvəlcədən boyanmış polad rulondan hazırlanmış rənglə örtülmüş polad dam örtükləri soyuq rulon şəklində büzməli profilə çevrilir. Hər bir vərəq bir polad nüvəni, hər iki tərəfdə metal örtüyü və bərkidilmiş üzvi örtükdən ibarətdir. Əsas metal adətən Q235B və ya DX51D-dir və qoruyucu metal təbəqə sink və ya alüminium-sink ola bilər, örtük çəkisi hər tərəfdən 40 q/m² ilə 275 q/m² arasındadır. Boya sisteminə adətən astar və ən azı 20 μm-lik polyester üst qat daxildir, PVDF isə daha güclü UV şüaları və ya duz spreyi olan sahələr üçün qorunur. SENBO rulon qalınlığı və örtük çəkisi üzrə daxil olan yoxlamaları həyata keçirir və rulon formalaşdırma xətləri istehsal zamanı qabırğa həndəsəsini və effektiv eni yoxlamaq üçün təyin edilir.

Ümumi Profillər və Ölçülər

• YX35-125-750:qabırğa hündürlüyü 35 mm, qabırğa aralığı 125 mm, effektiv eni 750 mm.
• YX25-210-840:qabırğa hündürlüyü 25 mm, qabırğa aralığı 210 mm, effektiv eni 840 mm.
• YX15-225-900:qabırğa hündürlüyü 15 mm, qabırğa aralığı 225 mm, effektiv eni 900 mm.

Vərəq uzunluğu sifarişlə kəsilir və nəqliyyat icazəsi olduqda davamlı uzunluqlar mümkündür. Profil seçimi span qabiliyyətinə, drenaj davranışına və görünüşünə təsir göstərir.

Parametrlər Cədvəli

Test Məlumatları və Layihə Əlaqəsi

Mexanik Davranış

The substrate must show a tensile strength of at least 270 MPa. For YX35-125-750, the compressive strength is around 200 MPa, which is adequate for non-load-bearing and secondary structural envelopes. Thickness variation is controlled to ±0.02 mm, and flatness is limited to 3 mm per meter to avoid water retention on the finished roof.

Yapışma və Korroziyaya Müqavimət

Cross-cut testi örtükün ayrılması sahəsinin 5% və ya aşağıda qalmasını tələb edir. Duz püskürtmə performansı adətən standart material üçün 500 saatdan sonra qırmızı pas olmaması kimi müəyyən edilir. Daha yüksək sink örtük çəkiləri bu nəticəni yaxşılaşdırır. Faktiki tələb layihənin yerinə və atmosfer korroziya kateqoriyasına uyğunlaşdırılmalıdır.

Su Drenajı

Oluklu forma yağış sularını novlar vasitəsilə karnizlərə aparır. Üst-üstə düşən birləşmələr suya davamlı yuyucu və mastik ilə bağlanır. Ən azı 5% yamac tövsiyə olunur. Düzgün purlin hizalanması və bərkidici yerləşdirmə gölməçələrin və sızmaların qarşısını almağa kömək edir.

Termal Performans nümunəsi

Şanxayın Chongming rayonunda pilot layihə mövcud rəngli polad dam örtüyünə istilik izolyasiya edən örtük tətbiq etdi. Müalicədən sonra səthin temperaturu 63 ° C-dən 33 ° C-ə qədər azaldı və daxili temperatur təxminən 8 ° C azaldı. İzolyasiya örtüyü əsas fayda təmin etsə də, iş enerjiyə qənaət üçün metal təbəqənin əlavə səth müalicəsi ilə necə birləşdirilə biləcəyini göstərir.

Quraşdırma sürəti

Zavod istehsalı olan təbəqələr tez bir zamanda yerində quraşdırıla bilər. Rulonun formalaşmasından gündəlik çıxış 3000 metrə çata bilər. Polad çərçivə ilə birləşdirildikdə, çardaq və anbar damları qısa müddətdə tamamlana bilər. Uzun təbəqələr son dövrələrin sayını azaldır, bu da potensial sızma nöqtələrini azaldır.

Dizayn və quraşdırma qeydləri

• Quraşdırmadan əvvəl rulonları və təbəqələri quru saxlayın. Çöldə saxlama yerdən təmizlənmə və kondensasiyanın qarşısını almaq üçün nəfəs ala bilən örtük tələb edir.
• Yüksək istilik əmələ gətirməyən kəsici alətlərdən istifadə edin. Aşındırıcı disklərdən daha çox qayçı və nibblerlərə üstünlük verilir.
• Kəsilmiş kənarları və cızıqları dərhal uyğun təmir boyası ilə toxundurun.
• Galvanik korroziyanı minimuma endirmək üçün örtüklə uyğun gələn bərkidicilər və yuyucuları seçin.
• Göstərilən yan dövrə və son dövrə detallarına əməl edin. Güclü küləkli ərazilərdə kənarların və silsilələrin yaxınlığında bərkidici sıxlığını artırın.
• Vərəqləri yerləşdirməzdən əvvəl purlin aralığını və hizalanmasını yoxlayın. Yanlış düzülmüş purlinlər görünən dalğalanmaya səbəb ola bilər və qabırğaları gərginləşdirə bilər.

Layihələrdən suallar

Su yalıtım membranı olmayan bir dam üçün hansı yamac lazımdır?

Tək dərili profillər üçün 5% və ya daha çox meyl xarakterikdir. Xüsusi hallarda aşağı yamaclardan istifadə edilə bilər, lakin əlavə sızdırmazlıq və drenaj tədbirləri layihə mühəndisi tərəfindən hazırlanmalı və nəzərdən keçirilməlidir.

Sink örtüyünün çəkisini necə seçmək olar?

Əvvəlcə sahənin atmosfer korroziyası kateqoriyası qiymətləndirilməlidir. Mülayim kənd yerləri 40 q/m² ilə 90 q/m² arasında uyğun ola bilər. Sahil və ya sənaye zonaları tez-tez 150 q/m² və ya daha çox və ya ekvivalent performansa malik alüminium-sink örtüyü tələb edir.

Çarşaflar əyri çatılara quraşdırıla bilərmi?

Bəzi profillər böyük bir radiusda əyilə bilər. Minimum radius qabırğanın hündürlüyündən, təbəqənin qalınlığından və örtünün elastikliyindən asılıdır. İstehsalçı sifariş verilməzdən əvvəl formalaşdırma limitini təsdiq etməlidir.

Partiyalar arasında rəng dəyişikliyinə nə səbəb olur?

Bobinlər müxtəlif istehsal dövrlərindən gəldiyi zaman rəng dəyişikliyi baş verə bilər. Böyük bir dam və ya divar üçün eyni səth üçün bütün materialı bir rulondan sifariş etmək daha təhlükəsizdir. Bu mümkün olmadıqda, rəng oxunmasını tələb edin və ΔE ≤ 1.5 kimi dözümlülük təyin edin.

Satınalma və Yoxlama Siyahısı

• İstehsal etməzdən əvvəl dəyirman sertifikatında substratın dərəcəsini və örtük çəkisini təsdiqləyin.
• Həqiqi boya rənginin nümunəsini tələb edin və rulonları kəsməzdən əvvəl onu təsdiqləyin.
• Qəbul zamanı təbəqə qalınlığını, qabırğanın hündürlüyünü və effektiv enini yoxlayın. Tolerantlıqdan kənar materialı rədd edin.
• Örtüyü cızıqlar, bobin qırıqları və ya qeyri-bərabər rəng üçün yoxlayın. Kiçik zədələr təmir edilə bilər, lakin böyük zədələnmiş ərazilər dəyişdirilməlidir.
• Dam xüsusi bir külək qaldırma dərəcəsinə cavab verməlidirsə, seçilmiş profil və bərkidici sxemi üçün test məlumatlarını və ya hesablamaları tələb edin.
• Yanğın performansının narahatlıq doğurduğu layihələr üçün, bir metal təbəqənin yanmaz olduğunu unutmayın, lakin damın tam yığılmasına ayrıca qiymətləndirilməli olan yanan izolyasiya və ya alt örtük daxil ola bilər.
