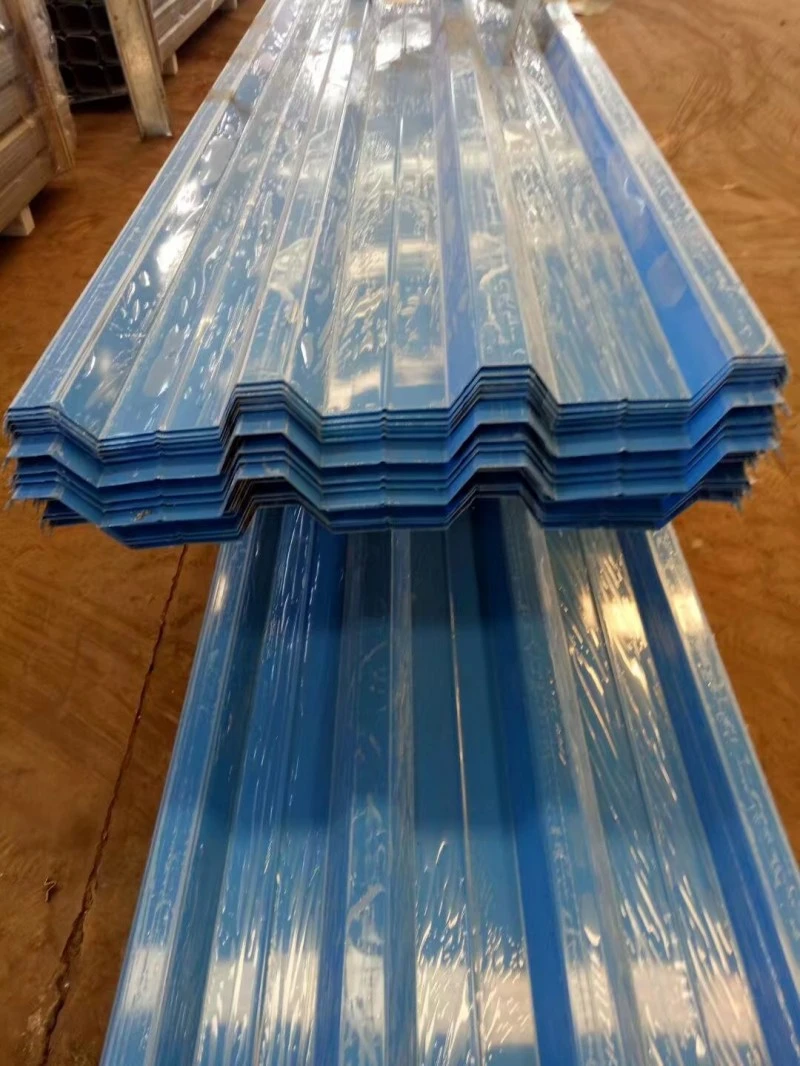

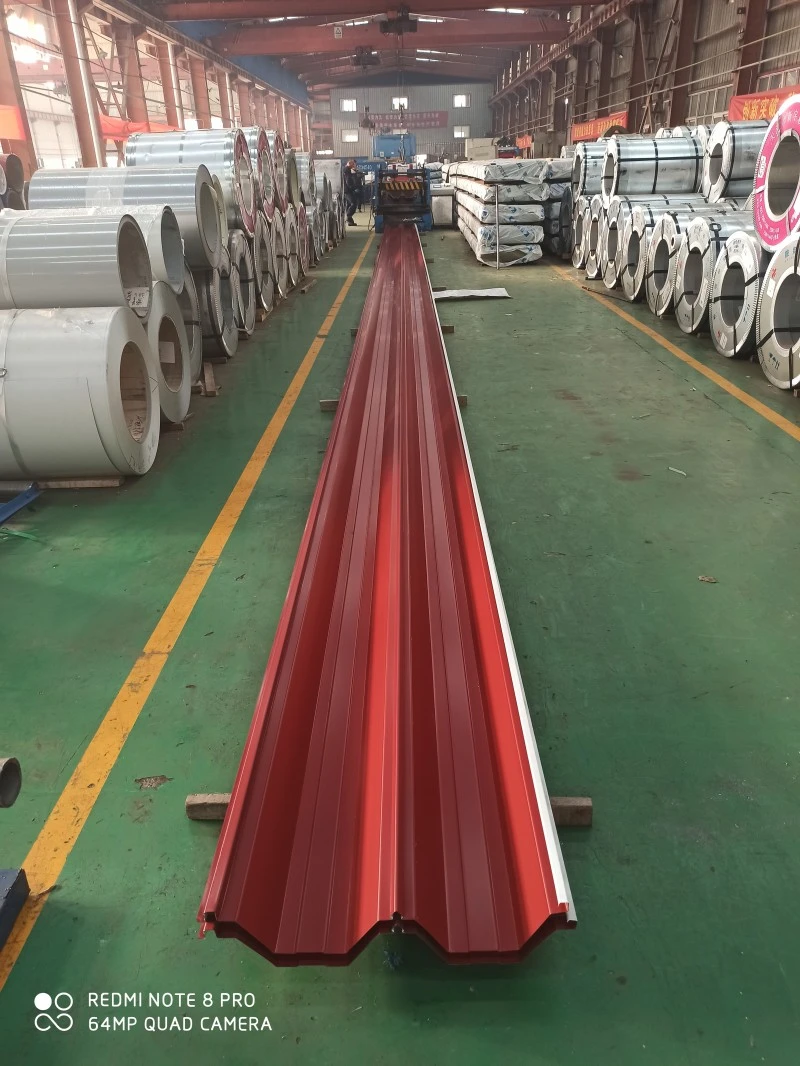

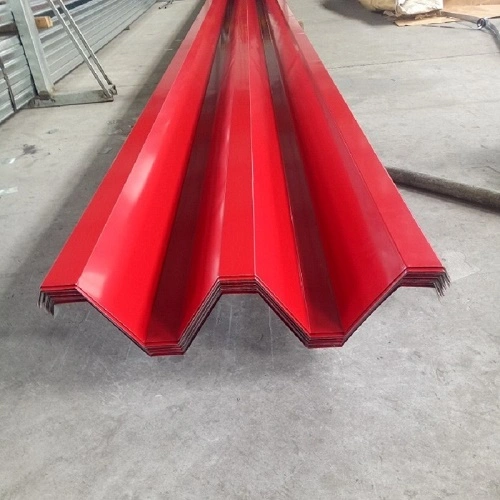

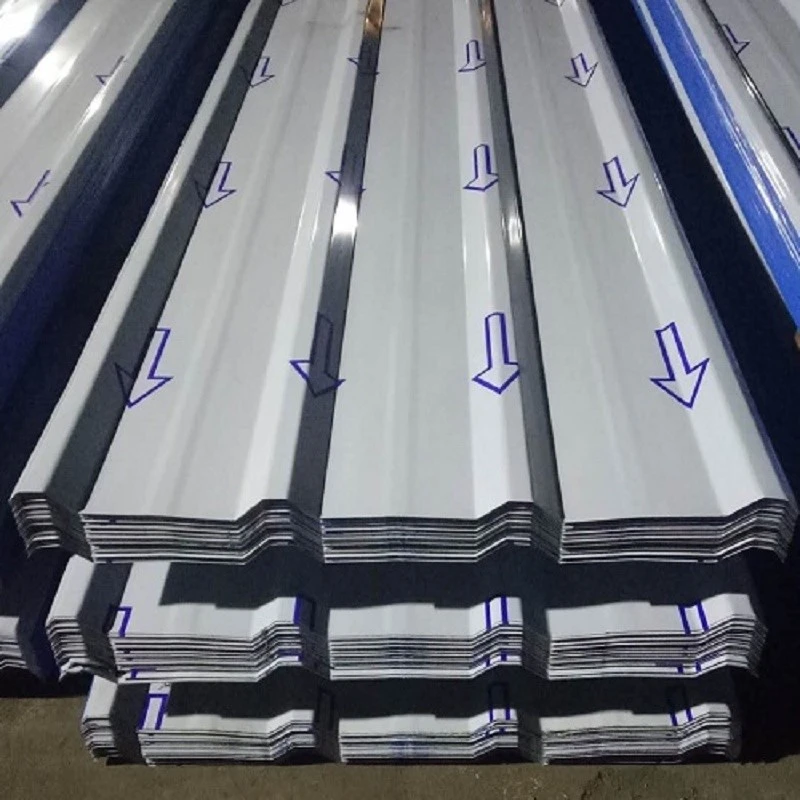

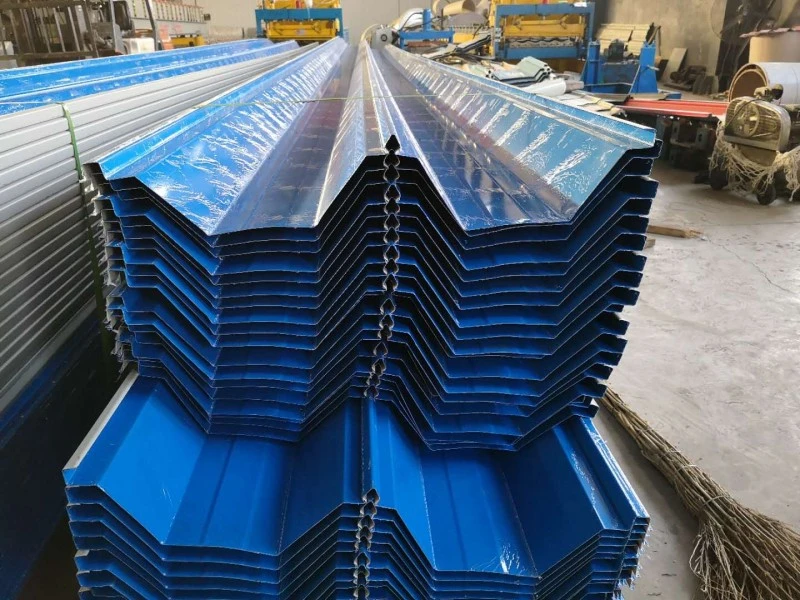

Metal dam örtükləri polad və ya ərinti rulonlardan dam və divar örtüyü üçün istifadə olunan büzməli profillərə yuvarlanır. Bobin materiallarına isti daldırma sinklənmiş polad, Al-Zn örtüklü polad, əvvəlcədən rənglənmiş polad, alüminium-maqnezium-manqan ərintisi və paslanmayan polad daxildir. Oluklu profil qabırğa istiqaməti boyunca əyilmə sərtliyini artırır, 0,5 mm-dən 1,5 mm-ə qədər nazik təbəqələrə dam yüklərini daşımağa imkan verir. SENBO bu panelləri material sertifikatları və profil yoxlama qeydləri ilə təmin edir və istehsal prosesinə qabırğa həndəsəsi, təbəqə qalınlığı və örtük vəziyyətinə dair müntəzəm yoxlamalar daxildir.
Tam metal dam sistemi adətən bir neçə təbəqədən istifadə edir. Paslanmayan poladdan xarici təbəqə olan hava limanının terminal damına aşağıdan yuxarıya daxil ola bilər: sinklənmiş ilkin pərdələr, perforasiya edilmiş Al-Zn ilə örtülmüş əsas təbəqə, buxar tənzimləyici təbəqə, səs uducu qaya yünü, sinklənmiş ikinci dərəcəli purlinlər, istilik izolyasiya edən qaya yünü, sinklənmiş polad təbəqə, TPO su yalıtımı üçün folqasız fiksasiya membranı paslanmayan polad dam paneli və paslanmayan polad qapaq. Bu montaj struktur dəstəyi, istilik nəzarəti, hava və buxar idarəetmə, akustik performans və havadan qorunmanı birləşdirir.
| Performans göstəricisi | Parametr / Spesifikasiya | Əsas və ya qeydlər |
|---|---|---|
| İcra standartı | GB/T 12755-2008 | Bina üçün profilli polad təbəqələr |
| Dizayn Referansları | 24CJ113-1, 26CJ113-5 | Metal təbəqə binalar üçün milli standart dizayn detalları |
| Əsas material | Sinklənmiş / Al-Zn örtüklü / Əvvəlcədən boyanmış / Al-Mg-Mn / Paslanmayan polad | Ətraf mühitə görə seçilir |
| Ümumi qalınlıq | 0,5-1,5 mm | Paslanmayan poladdan adətən 0,5 mm |
| Məhsuldarlıq Gücü | 210–550 MPa | Əsas materialın dərəcəsindən asılıdır |
| Galvanizləmə kütləsi | 40–275 q/m² | İki tərəfli örtük |
| Külək Təzyiqinə Müqavimət | Qaynaqlanmış paslanmayan polad sistem üçün ≥18 kPa | 17-ci kateqoriyalı tayfuna bərabərdir |
| Su izolyasiya dərəcəsi | I dərəcə | Struktur hidroizolyasiya |
| Dizayn xidmət müddəti | 15-50 yaş | Əsas materialdan asılıdır |
Guangzhou Baiyun Beynəlxalq Hava Limanının 3-cü Terminalında davamlı qaynaqlanan paslanmayan polad dam külək tuneli və statik qaldırma sınaqlarından keçdi. Qeydə alınmış tutum 18,2 kPa idi ki, bu da 17-ci kateqoriyalı tayfuna uyğundur. Müqayisə üçün qeyd edək ki, adi alüminium-maqnezium-manqan dikişli damlar adətən Kateqoriya 12 şərtlərinə müqavimət göstərir. Böyük Körfəz Bölgəsi Mədəniyyət və İdman Mərkəzinin stadionu daxili davamlı qaynaqlanmış paslanmayan polad dam sistemindən istifadə edir və laboratoriya sınaqlarında 21 kPa-a çatmışdır. Davamlı qaynaq yanaşması bir-birinə bağlanan tikişi zəif nöqtə kimi aradan qaldırır və ümumi qaldırma müqavimətini yaxşılaşdırır.

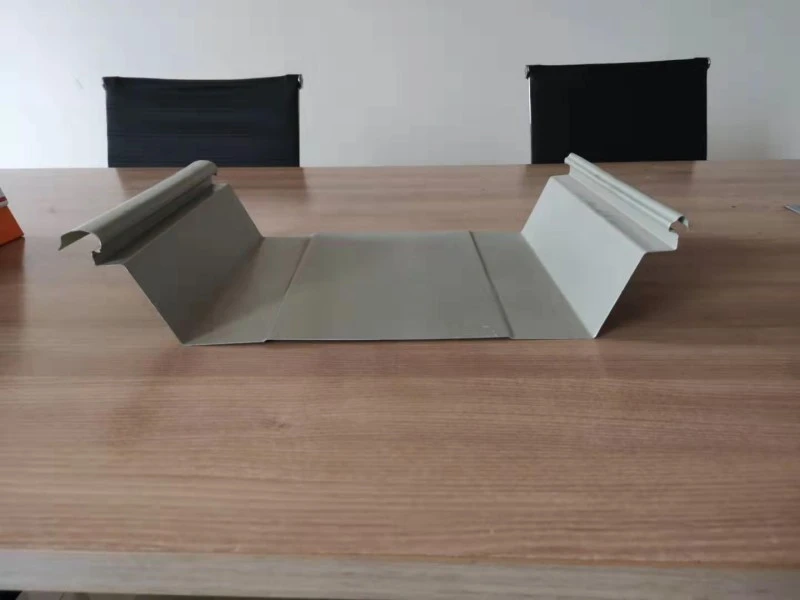

Daimi tikiş sistemləri, birləşməyə əvvəlcədən vurulmuş mastik ilə mexaniki kilidlənmiş tikişlər vasitəsilə hava keçirmə qabiliyyətinə nail olur. Qaynaqlanmış paslanmayan polad sistemlər, tikiş açılışları olmadan davamlı bir səth yaratmaq üçün tam uzunluqlu qaynaqdan istifadə edir. Böyük Körfəz Bölgəsi Mədəniyyət və İdman Mərkəzində drenaj dizaynına optimallaşdırılmış tıxaclar və su saxlayan divarlar daxildir. Su yalıtım təbəqəsi vasitəsilə bərkidicilərin nüfuz etməməsi üçün metal səthin altında iki qatlı çevik membran istifadə edilmişdir.
Uzun damlarda istilik genişlənməsi və büzülməsi təmin edilməlidir. Guangzhou Baiyun Airport Terminal 3-də qaynaqlı birləşmələr istilik gərginliyini udmaq üçün panel profilindəki eninə büzmələrlə birlikdə işləyir. Bu yanaşma zamanla damın struktur bütövlüyünü qorumağa kömək edir və sabit nöqtələrdə yorğunluqdan çatlama riskini azaldır.
Greater Bay Area Mədəniyyət və İdman Mərkəzi su yalıtım membranının altındakı dam quruluşu üçün modul strategiyadan istifadə etdi. 78.000 m² dam örtüyü 878 modula bölündü, onlar yerə yığılıb qaynaqlandı və sonra öz yerinə qaldırıldı. Bu üsul quraşdırma səmərəliliyini 30% artırdı və material tullantılarını 2% -ə yaxın saxladı, xüsusilə də mürəkkəb əyri dam həndəsələri üçün faydalıdır.
Təchizatçılar əsas metal üçün dəyirman sınaq sertifikatları, örtük qalınlığı hesabatları və panel profilinin ölçü yoxlamaları təqdim etməlidirlər. Xüsusi külək yükü tələbləri olan layihələr üçün, dəqiq sistem konfiqurasiyası üçün külək qaldırma test hesabatları mövcud olmalıdır. Yerində qəbuledici yoxlamalar quraşdırmaya başlamazdan əvvəl materialın növlərini, panel uzunluqlarını, qabırğa profillərini və səthin vəziyyətini yoxlamalıdır.
Paslanmayan polad panellərin davamlı qaynağı ən yüksək ölçülmüş küləyin qalxma müqavimətini təklif edir və tez-tez tayfuna meylli bölgələr üçün təyin edilir. Daimi tikiş sistemləri külək tunelinə və ya qaldırma test məlumatlarına uyğun olaraq tikiş və klip detalları gücləndirildikdə də yaxşı performans göstərə bilər.
Daimi tikiş sistemləri damın yamacında hərəkət etməyə imkan verən sürüşmə kliplərdən istifadə edir. Qaynaqlanmış sistemlərə eninə büzmələr və ya genişləndirici birləşmələr daxil ola bilər. Xüsusi metod binanın həndəsəsi və temperatur diapazonu əsasında dam sisteminin dizayneri tərəfindən təsdiq edilməlidir.
Dövri yoxlamalar boş bağlayıcıları, zədələnmiş panelləri, tıxanmış drenaj yollarını və penetrasiya yerlərində mastik vəziyyətini yoxlamalıdır. Daimi tikişlər və qaynaqlı sistemlər ümumiyyətlə açıq bağlayıcı damlara nisbətən daha az texniki xidmət tələb edir, çünki bərkidicilər birbaşa hava şəraitinə məruz qalmır.
Bəzi hallarda, struktur əlavə yükü dəstəkləyə bilsə və mövcud səth uyğun olarsa, mövcud damın üzərinə yeni bir metal dam qoyula bilər. Struktur mühəndisi mövcud şərtləri qiymətləndirməli və qoşma detallarının uyğun olduğunu təsdiq etməlidir.
