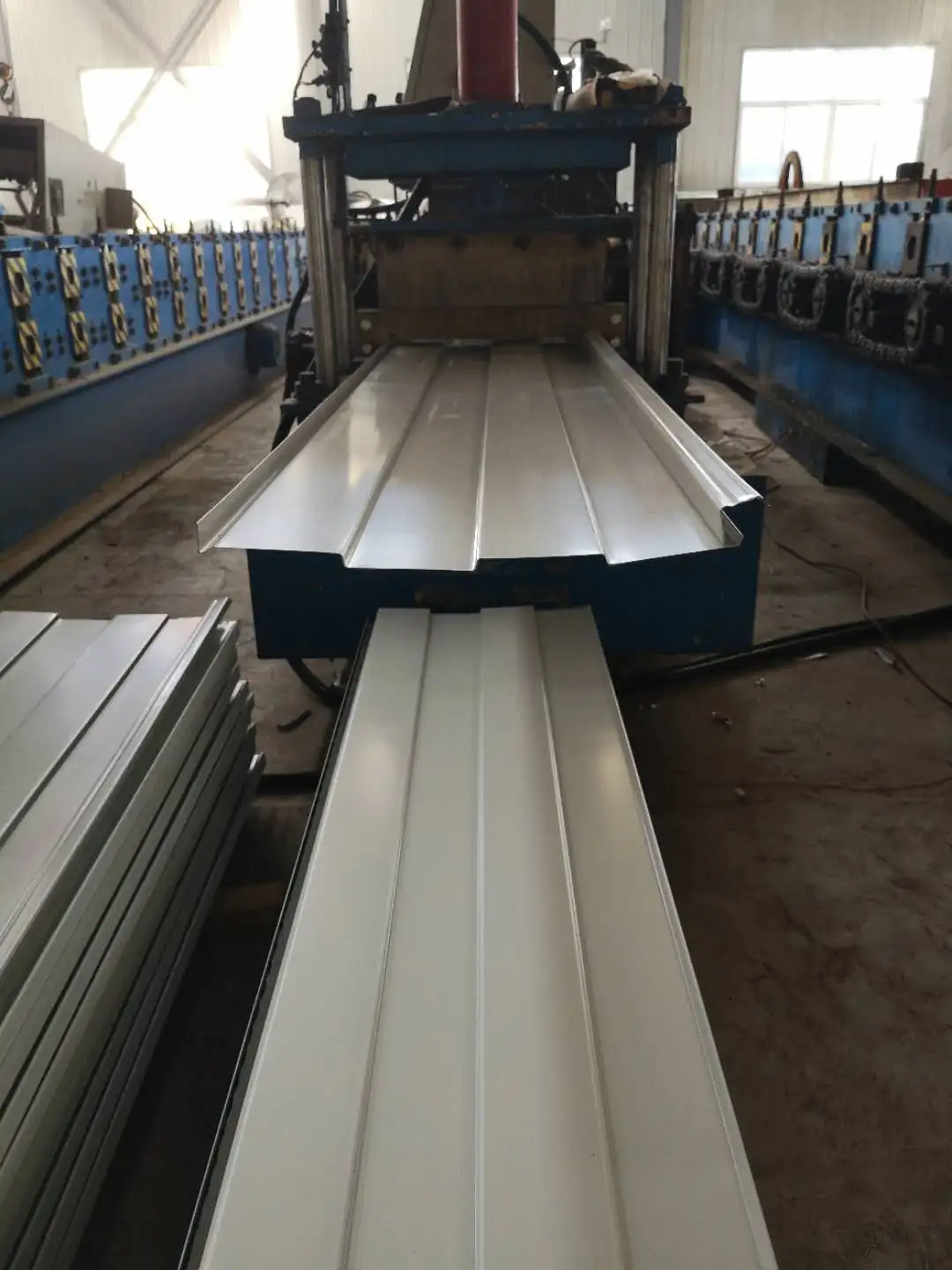

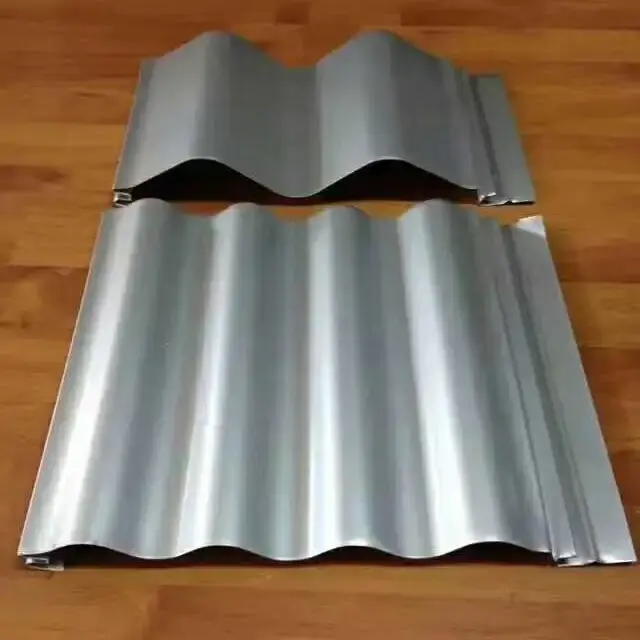

Gizli bərkidici rəngli örtüklü polad panellər, həmçinin gizli bərkidici və ya gizli klipsli dam örtüyü panelləri adlanır, rəngli örtüklü poladdan rulon şəklində hazırlanmış profilli təbəqələrdir. Onlar açıq vintlər deyil, uyğun sinklənmiş və ya alüminium ərintisi mötərizələri ilə dam örtüyünə bərkidilir. Birləşmə ardıcıllığı gizli mötərizələrin purlinlərə bərkidilməsini, panelin qadın qabırğasının mötərizənin mərkəzi qabırğası ilə birləşdirilməsini və sonra bitişik panellər arasında sıx birləşmə yaratmaq üçün tikişi tikiş maşını ilə bağlamaqdan ibarətdir. SENBO bu profilləri xüsusi rulon formalaşdırma xətlərində istehsal edir və istehsal zamanı qabırğanın hündürlüyü, effektiv eni və kilidləmə dərinliyi kimi əsas ölçüləri yoxlayır.
Standart rəngli örtüklü polad dam örtüyündən əsas fərq bərkidilmə üsulundadır. Adi panellər panel səthindən keçən özünü vurma vintləri ilə bərkidilir, hər bir vida çuxurunda mastik tələb olunur. Gizli bərkidici panellər əvəzinə bir-birinə bağlanan mötərizələrə əsaslanır, bu da səthin nüfuz etməməsi deməkdir. Bu yanaşma su yalıtımını yaxşılaşdırır, bərkidici nöqtələrdə uzunmüddətli korroziya riskini azaldır və damın daha təmiz görünüşünü verir.
| Profil növü | Qabırğa hündürlüyü (mm) | Effektiv Genişlik (mm) | Açıq Eni (mm) | Materialdan istifadə | Tipik Tətbiqlər |
|---|---|---|---|---|---|
| Jiaochi 760 (YX51-380-760) | 51–71 | 760 | 1000 | 76% | Böyük fabriklər, hava limanları, stadionlar |
| Model 820 | 50 | 820 | 1000 | 82% | Kiçik və orta ölçülü sənaye müəssisələri |
| CC-750 (YX41-250-750) | 41 | 750 | Siyahıda yoxdur | Siyahıda yoxdur | Geniş yerlər; Avstraliya texnologiyasına əsaslanır |
| Performans göstəricisi | Parametr / Spesifikasiya | Qeydlər |
|---|---|---|
| Əsas Material Dərəcəsi | Q235B, Q345, yüksək möhkəm polad (550 MPa sinfi) | Profil növündən asılıdır |
| Ümumi qalınlıq | 0,3-1,0 mm | Standart 0,5-0,6 mm |
| Tipik Profillər | YX51-380-760 (Jiaochi 760), YX50-410-820 | Effektiv eni 760 mm və ya 820 mm |
| Qoşulma üsulu | Gizli klipsli və ya tikişli | Panelin səthində vida deşikləri yoxdur |
| Çıxış müqaviməti | ≥200 kq | Panel klipi üçün ölçülən dəyər |
| Tək Panel Uzunluğu | 100 m-ə qədər | Termal genişlənmə və büzülməni dəstəkləyir |
| Tətbiq sahəsi | Böyük sənaye müəssisələri, ictimai binalar | Radius R < 50 m olan əyri damlar üçün uyğun deyil |
Gizli bərkidici rənglə örtülmüş polad panelin səthində bərkidici girişləri olmadığı üçün sistem açıq bərkidici damlarda rast gəlinən ümumi sızma yolunun qarşısını alır. Ənənəvi sistemlərdə vida deliklərindəki mastik zamanla qocalıb çatlaya bilər, bu da suyun daxil olmasına imkan verir. Qabırğanın hündürlüyü 71 mm və qabırğalar arası məsafəsi 380 mm olan Jiaochi 760 profili yağış suyunun vadilərdən saçaqlara sürətlə keçməsinə kömək edir. Dikişlər tikiş maşını ilə bağlandıqda, yan bloklama suyun daxil olmasına qarşı davamlı bir maneə təmin edir. Səth dəliklərinin olmaması da bərkidicilərdən başlayaraq korroziya potensialını azaldır.
Panelləri pərdələrə bağlayan mötərizələr yüksəlməyə müqavimət göstərmək üçün nəzərdə tutulmuşdur. Shenzhen Bao'an Beynəlxalq Hava Limanında 5 MVt gücündə rəngli polad dam fotovoltaik layihəsi zamanı yerdəki küləyin təzyiqi 0,75 kN/m²-ə çatdı. Gizli kliplərdə çəkilmə sınaqları təhlükəsizlik tələblərinə cavab verən 200 kq-lıq bir çəkilmə gücünü qeyd etdi. YX41-250-750 gizli klipsli panel ən azı 550 MPa axma gücü və 5,2 mm-dən çox kilidləmə dərinliyi olan poladdan istifadə edir. Bir-birinə bağlanan hər bir qabırğa, damın külək və qar yüklərini idarə etmək qabiliyyətini yaxşılaşdıran fiksasiya klipi ilə bağlanır.
Sabitləyici kliplər, metalın genişlənməsi və temperaturun dəyişməsi ilə büzülməsi ilə dam panellərinin yamac boyunca sürüşməsinə imkan verir. Panellər bu hərəkət zamanı kliplərlə bağlı qalır, beləliklə, dam və struktur arasındakı əlaqə sabit qalır. Bu, eninə üst-üstə düşmələrə ehtiyac olmadan 100 metrdən çox davamlı panel uzunluqlarına imkan verir ki, bu da böyük diapazonlu damlar üçün faydalıdır.
Sistem saytda bir-birinə bağlanan zavodda hazırlanmış panellərdən istifadə edir. Bəzi gizli klipsli profillər, məsələn, CC-750, xüsusi tikiş maşını tələb etmir, bu da əməyi azalda və quraşdırma vaxtını qısalda bilər. Bobin ehtiyatı iş yerində uzunluğa kəsilə bilər ki, bu da 100 metrdən çox tək panellərə imkan verir və son dövrələrin sayını minimuma endirir. Bu yanaşma həm də eninə oynaqlarda sızma riskini azaldır.
Yan bloklama tikiş maşını ilə mexaniki şəkildə formalaşır. Yaranan birləşmə normal şəraitdə suyun daxil olmasına qarşı kifayət qədər sıxdır. Düzgün dam yamacı və drenaj dizaynı da suyun tikişlərdən sürətlə uzaqlaşmasına kömək edir.
Gizli bərkidici profillərin əksəriyyəti düz və ya çox böyük radiuslu damlar üçün nəzərdə tutulub. Minimum əyrilik radiusu panel profilindən və materialın qalınlığından asılıdır. Əyri tətbiqlər üçün sifariş verməzdən əvvəl istehsalçı ilə yoxlayın.
Açıq bərkidicilər hər bir vida çuxurunda mastik tələb edir. Zamanla, mastik pisləşə və sızma yolları yarada bilər. Gizli bağlayıcılar bu baxım nöqtəsini aradan qaldırır və suyun daxil olması və vida deliklərinin ətrafında korroziya riskini azaldır.
Kliplər üzərində çəkilmə testləri yerində və ya laboratoriyada həyata keçirilə bilər. Ölçülmüş dəyər binanın yerləşdiyi yer üçün dizayn küləyin qaldırma yükü ilə müqayisə edilməlidir. Təchizatçılar test məlumatlarını təqdim edə və ya layihəyə aid yoxlamaya kömək edə bilər.
Göndərmədən əvvəl panellər profilin həndəsəsi, kilidləmə dərinliyi, səth örtüyünün vəziyyəti və ölçü dəqiqliyi üçün yoxlanılır. Əsas polad üçün dəyirman sertifikatları tələb olunduqda sıxacın çəkilmə gücünə dair hesabatlarla birlikdə mövcud olmalıdır. Quraşdırma zamanı tikişlərin birləşməsi və klipin düzülməsinin yerində yoxlanılması ardıcıl keyfiyyəti təmin etməyə kömək edir.
