Metal dam örtükləri

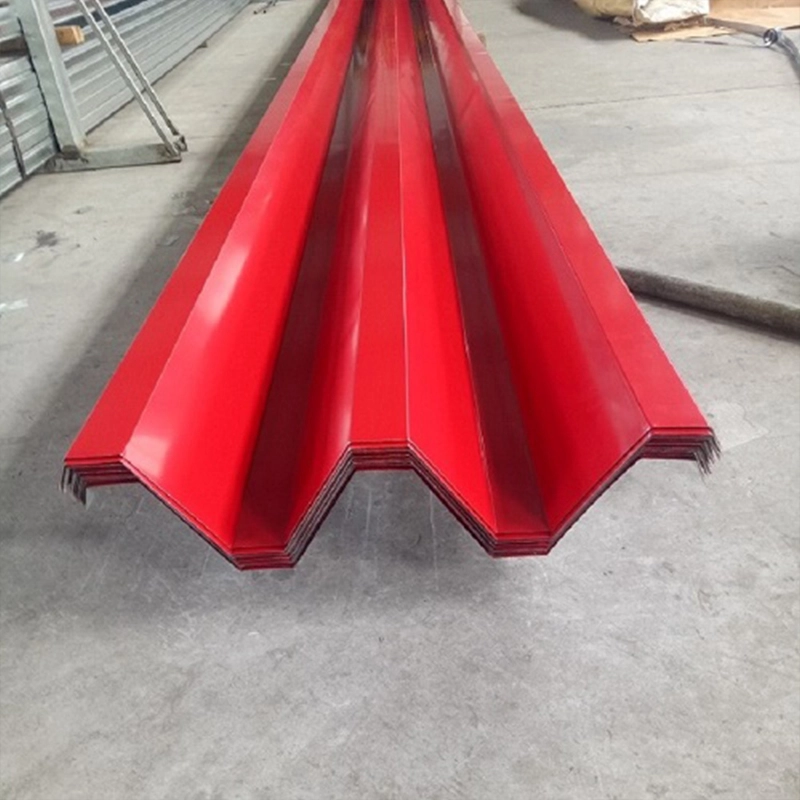

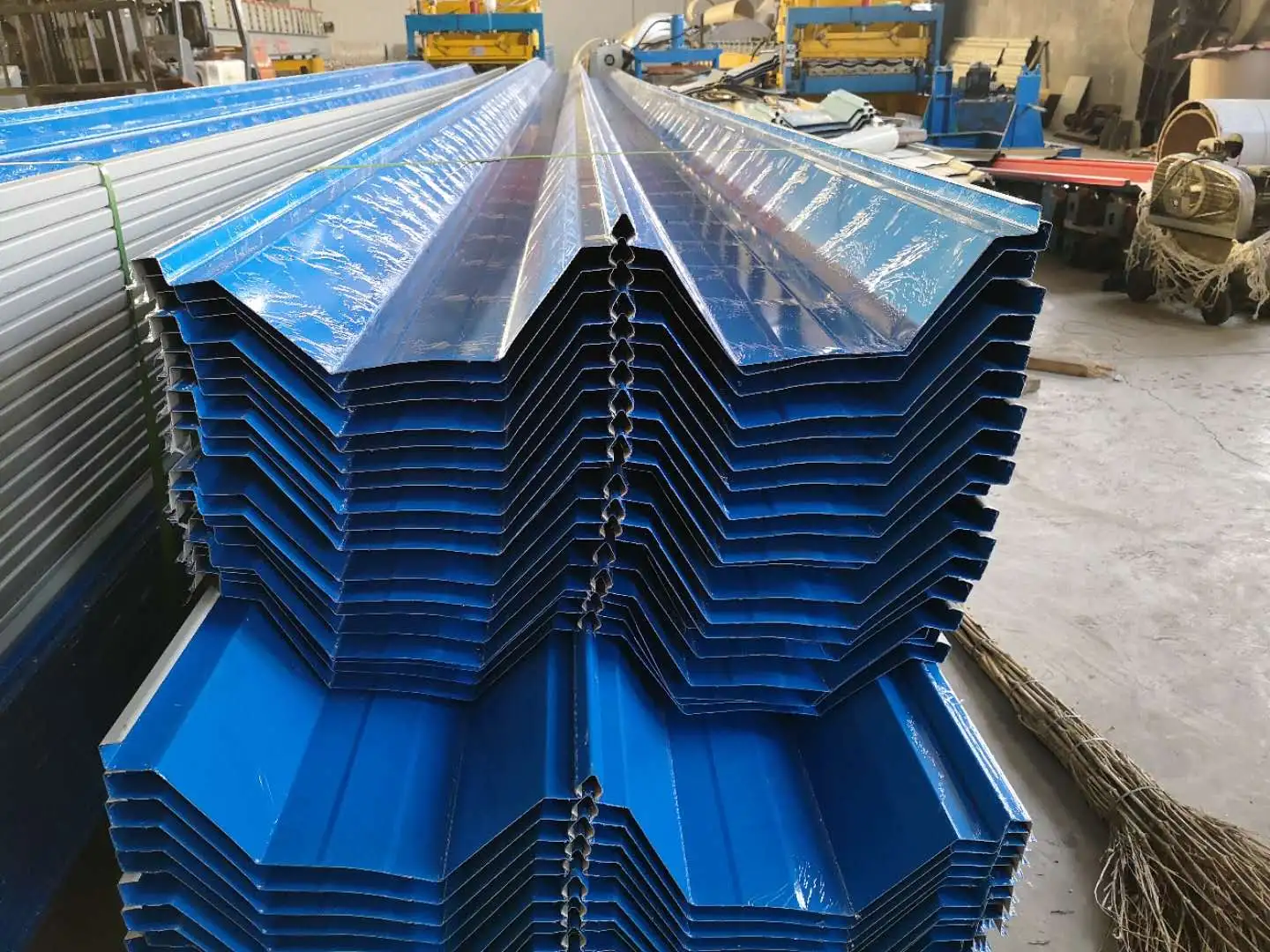

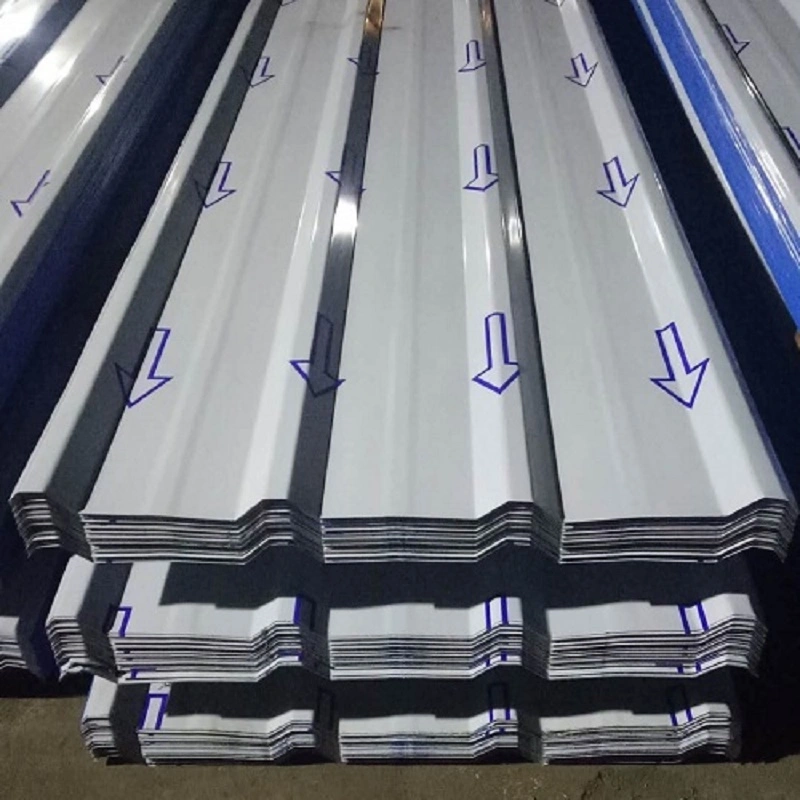

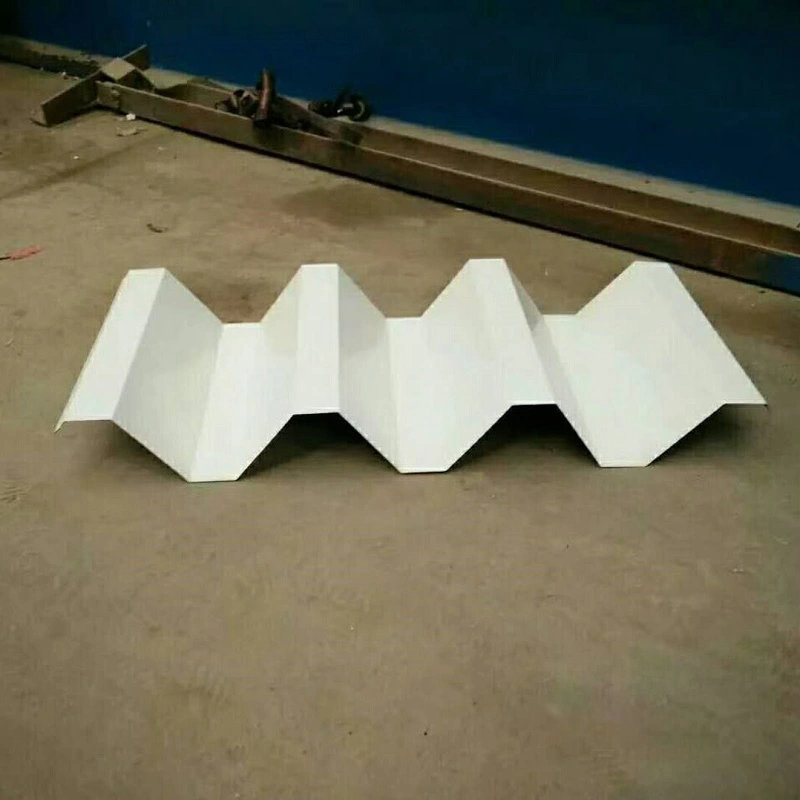

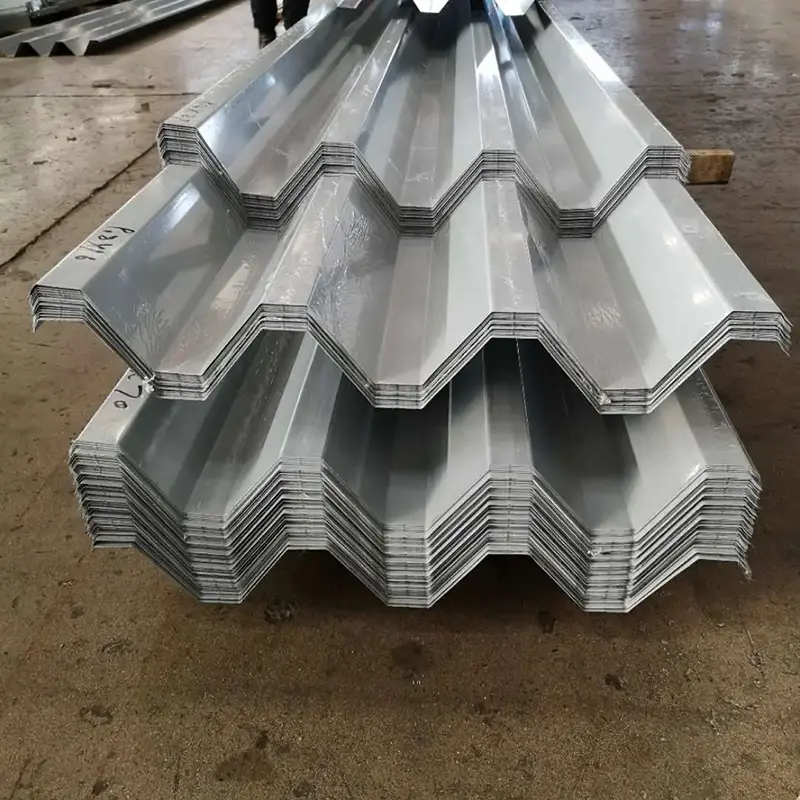

Metal dam örtükləri davamlı istehsal xətlərində metal rulonların büzməli en kəsiklərə soyuq rulon şəklində formalaşması ilə formalaşan profilli polad təbəqələrdir. Onlar dam örtüyü, divar örtüyü və döşəmə örtüyü üçün istifadə olunur. Qabırğalı və ya büzməli profil, qabırğa istiqaməti boyunca nazik təbəqənin əyilmə sərtliyini artırır, qalınlığı 0,5 mm-dən 1,5 mm-ə qədər olan panellərə dam yüklərini daşımağa imkan verir. SENBO metal dam profilləri üçün xüsusi rulon formalaşdırma xətlərini idarə edir və küləyin yüksəldilməsinin yoxlanılması üçün daxili sınaq qabiliyyətini saxlayır. İstehsal yoxlamaları əsas metalın qalınlığını, məhsuldarlıq gücünü, profil həndəsəsini və səth örtüyünün keyfiyyətini əhatə edir.

Əsas Material Seçimləri

• İsti daldırma sinklənmiş polad təbəqə:40 q/m²-dən 275 q/m²-ə qədər ikitərəfli sink örtüklü adətən DX51D+Z dərəcəli. Ümumi sənaye binaları üçün uyğundur.
• Al-Zn örtüklü polad təbəqə:Kaplamada təxminən 55% alüminium və 43,5% sink var. Standart sinklənmiş poladdan 3-5 dəfə korroziyaya davamlılıq təmin edir.
• Rənglə örtülmüş polad təbəqə:Korroziyaya davamlılıq və dizayn elastikliyi təklif edən polyester (PE) və ya florokarbon (PVDF) örtükləri ilə işlənmişdir.
• Alüminium-maqnezium-manqan ərintisi təbəqəsi:AA3004 markası, sıxlığı 2,73 q/sm³, poladdan təxminən üçdə biri. 50 ildən çox xidmət müddəti üçün nəzərdə tutulmuşdur.
• Paslanmayan polad təbəqə:445J2 ferritik paslanmayan polad, adətən 0,5 mm qalınlığında. Yüksək külək müqaviməti tələbləri olan böyük ictimai binalar üçün istifadə olunur.

Sistemin qurulması

Metal dam sistemləri tez-tez çox qatlı kompozit dizayndan istifadə edir. Guangzhou Baiyun Airport Terminal 3 layihəsində dam örtüyünün aşağıdan yuxarıya doğru qurulması sinklənmiş ilkin pərdələr, perforasiya edilmiş Al-Zn ilə örtülmüş profilli polad baza təbəqəsi, buxar maneə, səs uducu qaya yunu, sinklənmiş ikinci dərəcəli purlinlər, istilik izolyasiya edən qaya yünü, isti suya davamlı polad təbəqə, membranlı polad PO təbəqəsi daxildir. fiksasiya klipləri, səs-küy azaldan köpük, paslanmayan polad dam örtükləri və paslanmayan polad qapaqlar. Bu montaj struktur dəstəyi, istilik izolyasiyası, su yalıtımı, səs udma və ildırımdan qorunmanı birləşdirir.

Quraşdırma Sistemləri

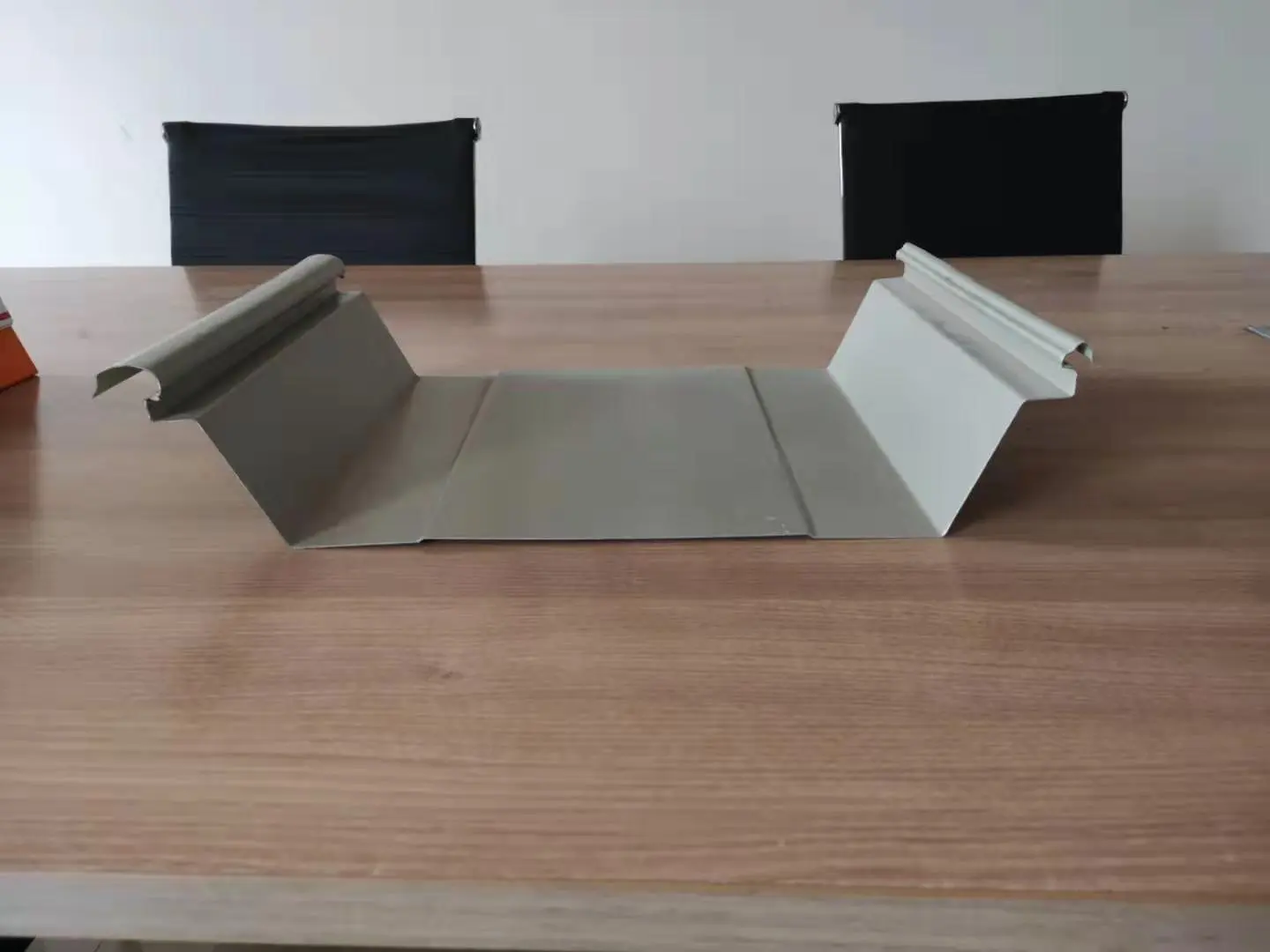

• Daimi tikiş sistemi:Bitişik panel kənarları xüsusi bir alətlə mexaniki şəkildə tikilir. Yaranan birləşmə, mastiklərə etibar etmədən struktur və su keçirməzdir. T-formalı bərkidici kliplər damın yamacında istilik hərəkətinə imkan verir.
• Davamlı qaynaq sistemi:Paslanmayan polad panellər tam uzunluqlu qaynaqla birləşdirilir. Diksiz qaynaqlar yüksək külək və suya davamlılıq təmin edir.

Texniki Spesifikasiyalar

Layihə Tətbiqlərindən Performans Məlumatları

1. Küləyin yüksəldilməsi qabiliyyəti

Sahildəki ictimai binalar damın külək müqavimətinə həddindən artıq tələblər qoyur. Guangzhou Baiyun Airport Terminal 3-də davamlı qaynaqlanmış paslanmayan polad dam sistemi statik külək qaldırma sınağından keçirildi və 17-ci kateqoriyalı tayfuna ekvivalent olan 18,2 kPa tutumu qeydə aldı. Müqayisə üçün qeyd edək ki, adi alüminium-maqnezium-manqan dikişli damlar adətən Kateqoriya 12 şərtlərinə müqavimət göstərir. Külək udma davranışı ilə bağlı araşdırmalar, bir-birinə bağlanan tikişi və dayaq mötərizəsinin birləşməsini ən zəif nöqtə kimi göstərir və hədəflənmiş möhkəmləndirmə tələb edir. Greater Bay Area Mədəniyyət və İdman Mərkəzinin stadionu oxşar qaynaq üsulundan istifadə edir və laboratoriya sınaqlarında 21 kPa əldə edib.

2. Su izolyasiyası və Hermetiklik

Damın su yalıtımı tətbiq olunan mastiklərdən deyil, struktur konfiqurasiyadan gəlir. Daimi tikiş panelləri əvvəlcədən tətbiq olunan tam uzunluqlu mastik və kilidli tikişlərdən istifadə edir, səthdə heç bir dırnaq dəlikləri və ya sızma nöqtələri qoymur. Davamlı qaynaqlanmış paslanmayan poladdan yanaşma tam uzunluqlu qaynaq vasitəsilə qırılmamış səth yaradır və suya davamlılığı daha da artırır. Damın ən azı 5% drenaj meyli tövsiyə olunur. Çuxur profili təbii drenaj kanalı kimi xidmət edir, suyu sürətlə kornişə doğru yönəldir.

3. İstilik Hərəkətinin İdarə Edilməsi

Temperatur dəyişiklikləri metal panellərin genişlənməsinə və büzülməsinə səbəb olur. Daimi tikiş sistemləri bu hərəkəti panellərin damın yamacı boyunca sərbəst hərəkət etməsinə imkan verən T şəkilli sürüşmə mötərizələri vasitəsilə udur. Guangzhou Baiyun Airport Terminal 3-də qaynaqlı birləşmələr termal gərginliyi aradan qaldırmaq üçün eninə büzməli profillə birlikdə işləyir. Hər iki üsul, əks halda məhdud termal hərəkət nəticəsində yarana biləcək zərərin qarşısını alır.

4. Tikinti məhsuldarlığı

Greater Bay Area Mədəniyyət və İdman Mərkəzi su yalıtım membranının altındakı bütün dam təbəqələri üçün modul tikinti strategiyasını tətbiq etdi. İşçilər 78.000 m² dam örtüyünü 878 müstəqil modula böldülər, hər modulu yer səviyyəsində yığdılar və qaynaq etdilər, sonra tamamlanmış bölmələri yerinə qaldırdılar. Bu yanaşma quraşdırma səmərəliliyini 30% artırdı və material tullantılarını təxminən 2%-ə çatdırdı.

5. Həndəsi Elastiklik

Dam panelləri tək əyri, iki əyri və sferik memarlıq səthlərinə uyğun olaraq düz, əyri və ya yelçəkən formalarda istehsal edilə bilər. Zhejiang, Anjidəki "İki Dağ" Gələcək Elm və Texnologiya Şəhərinin Mədəniyyət və İncəsənət Mərkəzində metal dam on iki nəhəng bambuk yarpağı formasını əmələ gətirir. Tikinti dözümlülüyünü məqbul hədlərdə saxlamaq üçün BIM modelləşdirmə və 3D skanlama tətbiq edilmişdir.

Quraşdırma və İstifadə Təlimatları

• Panel yerləşdirməyə başlamazdan əvvəl pərdələrin düzülməsini və düzlüyünü yoxlayın.
• Deformasiyanın qarşısını almaq üçün kənardan qorunan qaldırıcı kəmərləri olan qaldırıcı panellər.
• Daimi tikiş sistemlərində son tikişdən əvvəl tikişin bağlanmasını və klipin hizalanmasını təsdiq edin.
• Davamlı qaynaq işləri apararkən iş yerini təmiz və quru saxlayın; ixtisaslı qaynaq prosedurlarına əməl edin.
• Bitmiş dam səthlərində tikinti hərəkətini məhdudlaşdırın və zibilləri dərhal çıxarın.

Ümumi suallar

Hansı dam sistemi yüksək küləkli sahil yerlərinə uyğun gəlir?

Davamlı qaynaqlanan paslanmayan polad sistem ən yüksək külək müqavimətini təklif edir və tez-tez tayfuna meylli bölgələr üçün təyin edilir. Külək qaldırma hesablamalarına uyğun olaraq tikiş və klip detalları gücləndirildikdə daimi tikiş sistemləri əlverişli seçim olaraq qalır.

Uzun dam panelləri temperatur dəyişikliklərini necə idarə edir?

Daimi tikiş sistemləri yamac boyunca hərəkət etməyə imkan verən sürüşmə kliplərindən istifadə edir. Qaynaqlanmış sistemlərə eninə büzmələr və ya genişləndirici birləşmələr daxil ola bilər. Müvafiq üsul damın həndəsəsindən və gözlənilən temperatur intervalından asılıdır.

Metal dam üçün hansı davamlı təmir lazımdır?

Yoxlama prosedurları bərkidicilərin sızdırmazlığını, panelin vəziyyətini, drenaj yolunun maneələrini və daxilolmalarda mastikin bütövlüyünü əhatə etməlidir. Daimi tikiş sistemləri adətən daha az texniki xidmət tələb edir, çünki heç bir bərkidici üzə çıxmır.

Metal dam örtüyü mövcud damın üstündən keçə bilərmi?

Quruluş əlavə yükü daşıya bilərsə və mövcud səth uyğun olarsa, bəzən mövcud damın üzərində yeni bir metal dam quraşdırıla bilər. Hər hansı bir qərar qəbul edilməzdən əvvəl struktur mühəndisi mövcud şərtləri qiymətləndirməlidir.

Keyfiyyətə Nəzarət və Sənədləşdirmə

Təchizatçılar əsas metal üçün dəyirman sınaq sertifikatları, örtük qalınlığı qeydləri və panel ölçü hesabatları təqdim etməlidirlər. Xüsusi külək yükü kriteriyalarına malik layihələr, təmin edilən dəqiq sistem konfiqurasiyası üçün külək qaldırma test məlumatlarını tələb etməlidir. Sahənin qəbulu yoxlamaları quraşdırmadan əvvəl materialın siniflərini, panel uzunluqlarını və səthin vəziyyətini yoxlamalıdır.

Seçim Mülahizələri

• Dam sisteminin növünü seçməzdən əvvəl binanın yerini yoxlayın və küləyin sürətini dizayn edin.
• Suyun effektiv çıxarılmasını təsdiqləmək üçün damın yamacını və drenaj sxemini nəzərdən keçirin.
• Seçilmiş panel materialının binanın ətraf mühitə məruz qalmasına uyğun olduğunu yoxlayın.
• Confirm that the roofing supplier can provide required test data and installation support.
